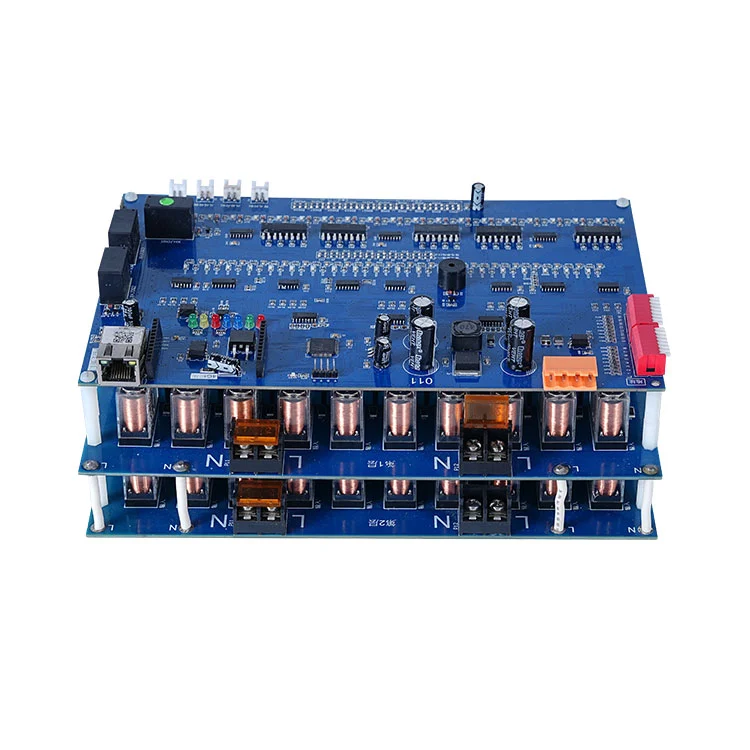

FanwayAsamblea del PWB de SMTOfrece un rendimiento de producción práctico más allá de la velocidad de colocación teórica. La eficiencia real se ve afectada por el diseño de la placa, los componentes, la inspección y la cadena de suministro en la fabricación de productos electrónicos.
En todo el campo de la fabricación de productos electrónicos, la velocidad de colocación a menudo se cita en términos teóricos. Sin embargo, el rendimiento en el mundo real depende de la complejidad de la placa, la combinación de componentes, los ciclos de inspección e incluso la estabilidad de la cadena de suministro. Es por eso que las métricas de componente por hora (CPH) deben entenderse dentro de un sistema de producción más amplio y no como una cifra aislada.
En el panorama actual de producción de productos electrónicos, las líneas de ensamblaje de PCB ya no se evalúan únicamente por la velocidad máxima de la máquina. En cambio, se miden por el rendimiento sostenido bajo restricciones de calidad.
Una máquina de recogida y colocación de alta velocidad puede anunciar tasas de colocación teóricas extremadamente altas, pero la producción real está determinada por:
- Variación del tamaño de los componentes (01005 a BGA grandes)
- Requisitos de precisión de colocación
- Pausa de inspección (SPI, AOI, rayos X)
- Tiempo de cambio entre tiradas de productos.
- Optimización de la programación y configuración del alimentador.
Esto significa que "componentes por hora" es un rango dinámico en lugar de un valor fijo.
La mayoría de los sistemas SMT modernos funcionan según componentes por minuto (CPM) a nivel de máquina. Cuando se escala a una línea completa, varias máquinas operan en paralelo, lo que significa que el rendimiento se agrega pero también se ve limitado por cuellos de botella como estaciones de inspección y equilibrio de reflujo.
En términos prácticos, un único cabezal de colocación avanzada puede superar decenas de miles de colocaciones por hora en condiciones ideales, pero una línea completa de ensamblaje de PCB debe tener en cuenta la sincronización entre múltiples etapas.
Una línea SMT moderna no es una sola máquina sino un ecosistema coordinado. Las etapas típicas incluyen:
- Impresión de pasta de soldadura (verificación SPI)
- Colocación de componentes de alta velocidad
- Soldadura por reflujo
- Inspección óptica y estructural (AOI/rayos X)
- Pruebas funcionales
Cada etapa influye en el rendimiento efectivo de todo el sistema. Incluso si la colocación es extremadamente rápida, los circuitos de corrección e inspección posteriores garantizan la estabilidad y reducen la propagación de defectos.
Uno de los factores más importantes que afectan el rendimiento es la corrección de la visión artificial. Los sistemas SMT avanzados utilizan alineación óptica en tiempo real para corregir la posición de los componentes antes de su colocación.
Esto permite que los modernosAsamblea del PWB de SMTlíneas para mantener una precisión a nivel de micras, a menudo dentro de ±25 μm. Si bien esto mejora la confiabilidad, también introduce micropausas en el flujo de trabajo que deben equilibrarse con la velocidad.
El resultado es un sistema donde "rápido" se define no sólo por la velocidad de colocación bruta sino también por la eficiencia con la que se integran las correcciones de precisión.
Para comprender mejor el rendimiento real, considere un entorno de producción de varias líneas. En este caso, Fanway opera 8 líneas SMT con capacidad de colocación de alta velocidad.
En teoría, cada línea puede alcanzar volúmenes de colocación extremadamente altos en un ciclo de 24 horas. Sin embargo, la producción real está influenciada por la complejidad del producto y los ciclos de inspección.
| Parámetro | Rango de valores típico | Notas |
| Velocidad de colocación por línea | Hasta 10 millones de colocaciones/24h | Máximo teórico en condiciones optimizadas. |
| Gama de componentes | BGA de 01005 a 50 mm × 50 mm | Incluye paquetes grandes y de paso fino. |
| Cobertura de inspección | 100% SPI + AOI + Rayos X | Verificación de varias etapas |
| Cambio de prototipo | ~72 horas | Ciclos de validación rápidos |
| Objetivo de tasa de defectos | <0,5% | Dependiente del proceso |
En la práctica, la salida del ensamblaje de PCB se entiende mejor como un equilibrio entre velocidad y estabilidad. El funcionamiento a alta velocidad debe ser validado continuamente mediante sistemas de inspección para garantizar una calidad constante.
Un error común en la producción de productos electrónicos es que una colocación más rápida siempre conduce a una mayor eficiencia. En realidad, la velocidad excesiva sin control puede introducir ineficiencias ocultas.
Cuando la velocidad de colocación excede los umbrales óptimos del proceso, pueden aparecer varios problemas:
- Componentes desalineados que requieren retrabajo
- Efectos de puenteo o tombstoning de soldadura
- Aumento de las tasas de rechazo de inspecciones
- Ciclos de depuración adicionales durante las pruebas.
Estos problemas no aparecen inmediatamente en las cifras brutas de rendimiento, pero afectan significativamente los plazos de entrega finales.
Por esta razón, la modernaAsamblea del PWB de SMTLas estrategias priorizan la optimización equilibrada en lugar de la velocidad máxima teórica.
Más allá de la capacidad de la máquina, la ingeniería de procesos juega un papel central en el mantenimiento de una producción estable.
Los elementos clave incluyen:
- Análisis DFM (Diseño para Manufacturabilidad) para reducir la complejidad de la colocación.
- Disposición optimizada del alimentador para minimizar el tiempo de inactividad de la máquina
- Bucles de retroalimentación en tiempo real entre AOI y sistemas de colocación
- Coordinación de la cadena de suministro para evitar interrupciones de materiales.
Estos factores garantizan que la capacidad de alta velocidad se traduzca en un rendimiento de producción consistente en el mundo real.
Los diferentes tipos de productos requieren diferentes configuraciones SMT. La electrónica de consumo, los tableros de control industrial y los módulos automotrices imponen diferentes restricciones en cuanto a la densidad de colocación y el rigor de la inspección.
Por lo tanto, un entorno de ensamblaje de PCB flexible debe adaptar las configuraciones de línea dinámicamente en lugar de depender de una única configuración fija.
Al evaluar la capacidad de ensamblaje de PCB en términos de componentes por hora, es más significativo considerar el rendimiento a nivel del sistema en lugar de las especificaciones aisladas de la máquina.
Surgen tres conclusiones clave:
- El rendimiento depende de toda la cadena de producción, no sólo de la velocidad de colocación.
- Los sistemas de inspección son parte integral de la estabilidad de la producción, no son gastos generales opcionales.
- La eficiencia real se logra mediante el equilibrio entre velocidad, precisión y repetibilidad.
En el desarrollo de la electrónica moderna, este equilibrio suele ser más importante que el rendimiento numérico máximo.
Al final,Asamblea del PWB de SMTEl rendimiento debe entenderse como un equilibrio coordinado entre la colocación a alta velocidad, el control de precisión y la inspección multicapa, garantizando que los sistemas electrónicos puedan pasar del concepto a la ejecución confiable con una estabilidad predecible.
