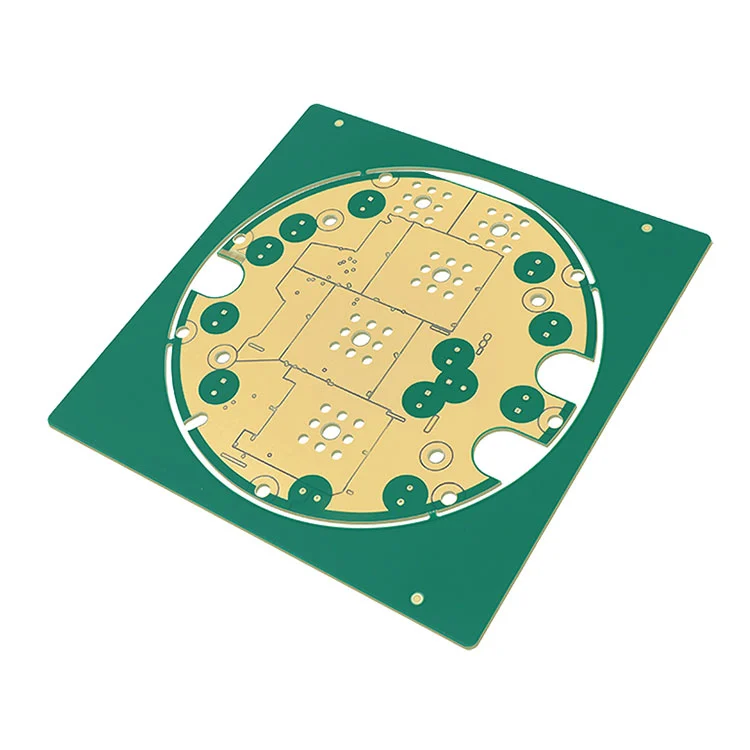

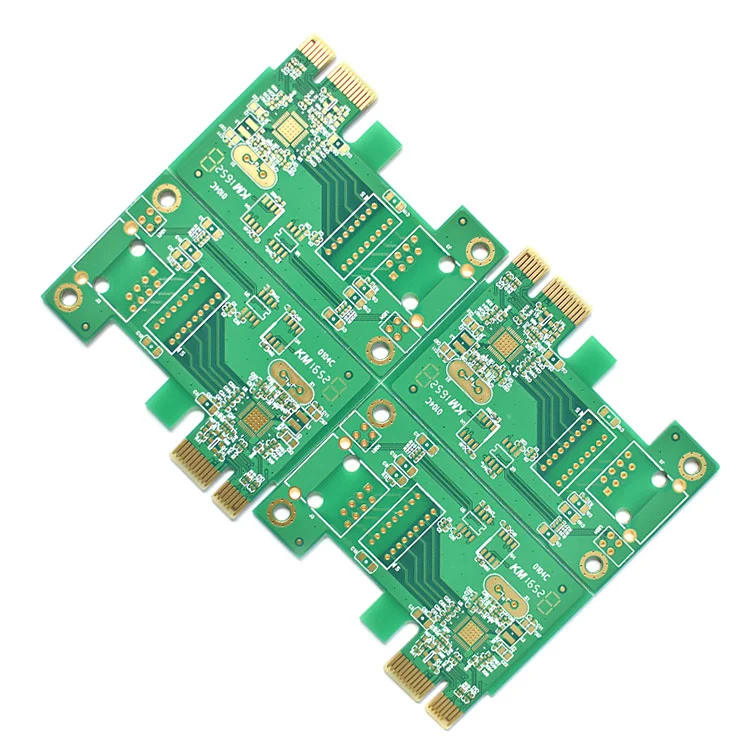

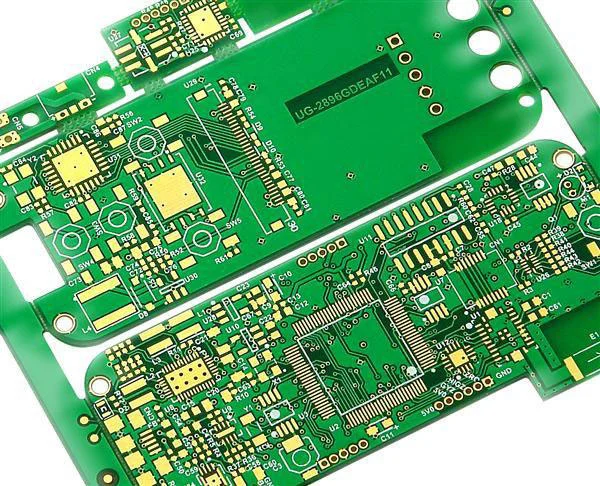

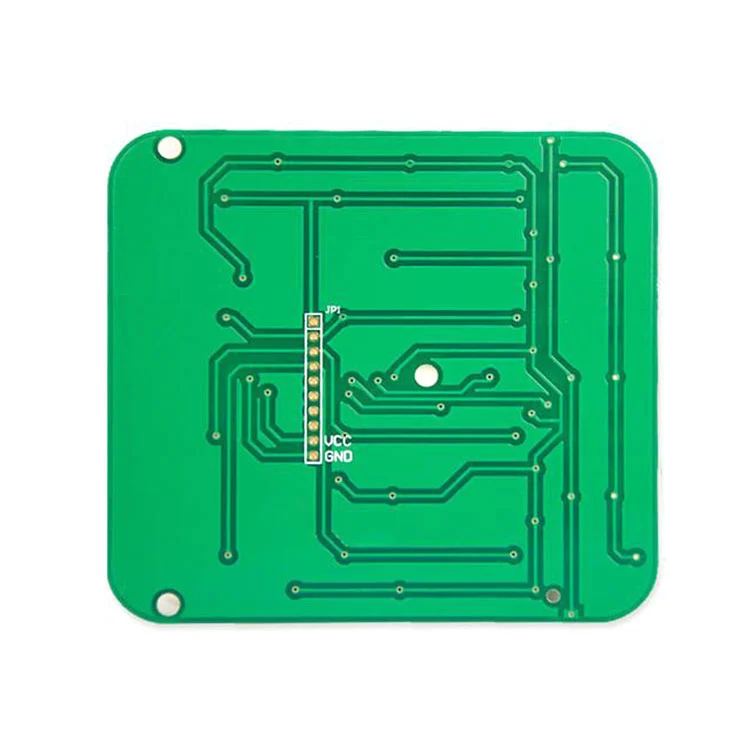

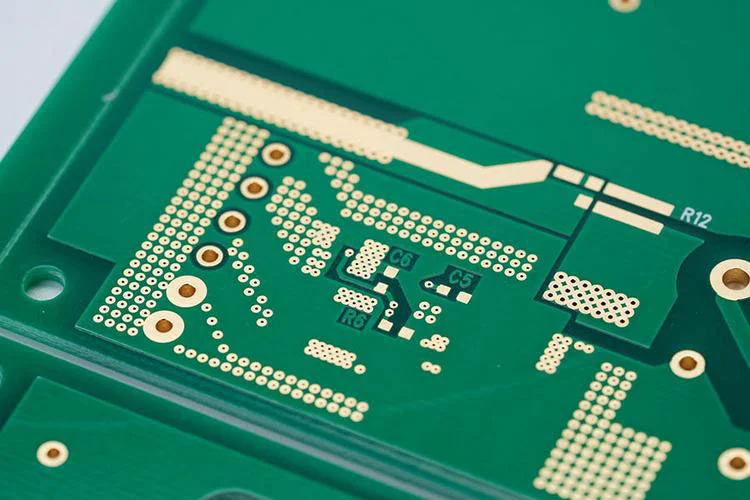

PCB de doble capa

Te dan la bienvenida a venir a Fanway Factory para comprar la última PCB de venta de doble capa de venta, bajo precio y alta calidad. Esperamos cooperar contigo.
Una PCB de doble capa (PCB de doble cara) integra dos capas de cobre conductor en un sustrato (FR-4), interconectado a través de agujeros a través (PTH) o VIA. Como proveedor profesional de PCB en China, Fanway ofrece PCB de doble costo y doble giro de doble capa.

Double Layer Pcb


¿Por qué los PCB de doble capa de Fanway?

Fabricación de precisión

Precision Manufacturing

Apoya la perforación láser, Micro Vias y HDI.

Prueba rigurosa

Rigorous Testing

Pruebas eléctricas 100% e inspección AOI.

Calidad certificada

Certified Quality

Cumple con IPC-A-600 Clase 2/3, UL 94V-0.

Entrega rápida

Fast Delivery

Los prototipos terminan en 24 h, los pedidos a granel terminan en 5 días.


Las ventajas de la PCB de doble capa en el ventilador

Eficiencia del espacio:Enrutamiento de doble cara para diseños compactos.

Reducción de EMI:Optimización del plano de tierra.

Rentabilidad:La mejor opción para prototipos y producción de complejo medio.

Resistencia mecánica:Reforzado a través de la revestación de la vibración.


Configuración de capa de PCB de doble capa en Venta

Capas de cobre dobles:Apoyo a los componentes y trazas en ambos lados.

Sustrato:FR-4, aluminio en opcional.

Conexiones entre capas:Vías de orificio, ciegos o enterrados.

Protección:Máscara de soldadura de doble lado y silscreen.

Capacidades de diseño:Apoya a los componentes SMT y a través de los componentes de los agujeros.

El enrutamiento de la capa cruzada reduce el tamaño de la placa y mejora la claridad de la señal.


Proceso de fabricación de PCB de doble capa

Preparación laminada (CCL de doble cara).

Perforación y mediante metalización (PTH).

Fotolitografía y grabado de cobre.

Máscara de soldadura de doble lado/Impresión de la camiseta de la sede.

Acabado superficial (ENIG, HASL o Silver de inmersión).

Especificaciones técnicas

Espesor:0.8–3.0 mm (estándar 1.6 mm).

Peso de cobre:1–3 oz.

Trace/espacio:0.15 mm (6 mil).

Mía a través del diámetro:0.3 mm (12 mil).

Resistencia dieléctrica:20 kV/mm (FR-4).

Double Layer Pcb
