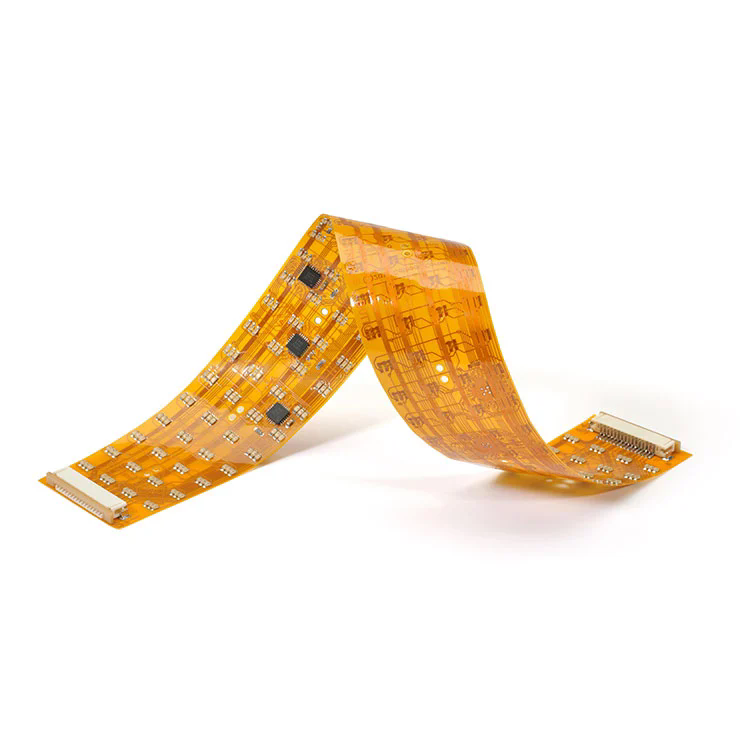

Placas de circuito impreso flexibles(PCB FPC) son una innovación que ha remodelado la estructura de la electrónica moderna al permitir conexiones de circuitos flexibles, livianas y de alta densidad. A diferencia de los PCB rígidos tradicionales, los PCB FPC están hechos de materiales de base flexibles como poliimida (PI) o poliéster (PET), que pueden doblarse, doblarse o torcerse sin romper el circuito. Esta característica única permite a los diseñadores lograr estructuras de productos más pequeñas, más delgadas y más dinámicas.
Los PCB FPC se utilizan ampliamente en dispositivos portátiles, instrumentos médicos, sistemas automotrices, teléfonos inteligentes y sistemas de control industrial. Su flexibilidad y rendimiento superior los convierten en una base fundamental para la evolución de la electrónica compacta y multifuncional.
Las características clave de los PCB FPC incluyen:
Ligero y delgado: el grosor puede ser tan bajo como 0,1 mm, lo que lo hace adecuado para dispositivos electrónicos miniaturizados.
Alta confiabilidad: los circuitos de cobre flexibles reducen los errores de cableado y mejoran la integridad general de la señal.
Resistencia al calor y a los productos químicos: el sustrato de poliimida garantiza un rendimiento estable en entornos hostiles.
Excelente capacidad de flexión dinámica: Adecuado para dispositivos con piezas móviles o plegables.
En esencia, la PCB FPC permite una combinación perfecta de funcionalidad, durabilidad y flexibilidad, respaldando la libertad de diseño que exige la próxima generación de innovación electrónica.
El principio de funcionamiento de una PCB FPC radica en su estructura en capas, que permite imprimir trazas de cobre conductoras en una película aislante flexible. La estructura generalmente consta de:
Material Base (Sustrato): Película de Poliimida (PI) o PET que proporciona flexibilidad mecánica y aislamiento.
Capa adhesiva: Une la lámina de cobre al sustrato (puede ser del tipo adhesivo o sin adhesivo).
Lámina de Cobre: Capa conductora para la transmisión de corriente.
Coverlay Film: Protege el circuito de daños ambientales y proporciona aislamiento.
Capa de refuerzo (opcional): fortalece las áreas de conector o puntos de montaje.
A continuación se muestra una tabla detallada que resume las especificaciones técnicas clave comúnmente utilizadas en la fabricación profesional de PCB FPC:
| Parámetro | Especificación | Descripción |
|---|---|---|
| Materia prima | Poliimida (PI) / PET | Material de sustrato flexible y resistente al calor. |
| Espesor de cobre | 1/3 onzas – 3 onzas | Determina la capacidad de carga de corriente. |
| Recuento de capas | 1 – 6 capas | Depende de la complejidad del circuito. |
| Ancho/espaciado mínimo de línea | 0,05 mm/0,05 mm | Define la precisión de la densidad del circuito. |
| Acabado superficial | ENIG, OSP, HASL, Inmersión Plata | Garantiza soldabilidad y protección contra la corrosión. |
| Radio de curvatura | ≥0,5 mm | Indica flexibilidad y durabilidad durante la flexión. |
| Temperatura de funcionamiento | -40°C a +150°C | Adecuado para ambientes de alta temperatura |
| Máscara de soldadura | Amarillo, Negro, Verde, Transparente | Proporciona un revestimiento estético y protector. |
| Control de impedancia | ±10% | Mantiene la estabilidad de la transmisión de la señal. |
Estos parámetros técnicos afectan directamente el rendimiento eléctrico, la durabilidad mecánica y la eficiencia de integración de productos de las PCB FPC. La combinación correcta de materiales y diseño garantiza una transmisión de señal estable incluso en condiciones mecánicas extremas.
Al considerar el diseño de PCB para dispositivos electrónicos modernos, FPC PCB ofrece una versatilidad y confiabilidad inigualables en comparación con las placas rígidas. Las razones de su creciente popularidad se basan en tres importantes ventajas de ingeniería:
Los PCB FPC permiten a los ingenieros crear interconexiones tridimensionales doblando y doblando la placa para adaptarse a geometrías complejas de dispositivos. Esta característica reduce significativamente los requisitos de espacio y permite el diseño de dispositivos más delgados, livianos y ergonómicos, esenciales en teléfonos inteligentes, cámaras y dispositivos médicos portátiles.
Con menos juntas de soldadura y conectores, los PCB FPC reducen el riesgo de conexiones sueltas e interferencias de señal. Son altamente resistentes a las vibraciones, lo que los hace ideales para aplicaciones automotrices y aeroespaciales donde el rendimiento constante es crucial.
La uniformidad de las trazas de cobre y el diseño de impedancia controlada ayudan a mantener la integridad de la señal en altas frecuencias. Esto es especialmente vital en sistemas de comunicación de alta velocidad, módulos de IoT y sensores avanzados.
Simplifica el montaje y reduce los errores de cableado.
Ofrece un excelente rendimiento de disipación de calor.
Permite realizar montajes electrónicos ligeros y miniaturizados.
Admite la producción automatizada con altas tasas de rendimiento.
Electrónica de consumo: Smartphones, tablets, pantallas plegables, cámaras.
Equipos Médicos: Marcapasos, sistemas de diagnóstico por imágenes, biosensores.
Electrónica Automotriz: Paneles de instrumentos, iluminación LED, sistemas de airbags.
Automatización Industrial: Paneles de control, brazos robóticos y sensores inteligentes.
Al integrar estas capacidades, los PCB FPC no son solo un componente tecnológico sino una ventaja de diseño estratégica que define la innovación y la competitividad de los productos en la fabricación de productos electrónicos actuales.
Seleccionar el proveedor de PCB FPC adecuado es esencial para lograr un rendimiento estable del producto y confiabilidad a largo plazo. Al evaluar a un fabricante, considere los siguientes aspectos:
Asegúrese de que el fabricante esté equipado con perforadoras láser avanzadas, sistemas de grabado de precisión e inspección óptica automática (AOI) para mantener la precisión y consistencia dimensional.
Los PCB FPC de alta calidad dependen de materiales certificados como películas de poliimida Dupont™ o Panasonic™, combinadas con láminas de cobre de alta pureza. Los estrictos procesos de control de calidad, como el cumplimiento de IPC Clase 3 y la certificación ISO 9001, son indicadores de confiabilidad de fabricación.
Un proveedor profesional debe ofrecer soporte técnico completo, desde el diseño del circuito en las primeras etapas hasta la simulación de impedancia, la creación de prototipos y la producción en masa, garantizando que el producto final cumpla con los requisitos de rendimiento y costo.
Los PCB FPC confiables se someten a múltiples procesos de prueba, que incluyen:
Prueba eléctrica (prueba E) para detección de abierto/cortocircuito.
Ensayos de Flexión y Flexión para confirmar la resistencia mecánica.
Ensayos de Choque Térmico y Envejecimiento para durabilidad ambiental.
Inspección microscópica para determinar la uniformidad de las trazas y la calidad de la adhesión.
Al elegir un proveedor certificado y con experiencia, puede reducir significativamente los riesgos de producción, mejorar la confiabilidad y optimizar el tiempo de comercialización.
P1: ¿Cuál es la diferencia entre PCB FPC y PCB rígido?
R1: La principal diferencia radica en la flexibilidad y la estructura. Los PCB FPC utilizan materiales flexibles como la poliimida que permiten doblarse y plegarse, mientras que los PCB rígidos están hechos de sustratos sólidos FR-4. Los PCB FPC son ideales para dispositivos compactos o móviles, mientras que los PCB rígidos se utilizan para estructuras estáticas y grandes.
P2: ¿Pueden los PCB FPC manejar aplicaciones de alta corriente?
R2: Sí, con un espesor de cobre y una gestión térmica adecuados, los PCB FPC pueden manejar eficazmente alta corriente. Los FPC multicapa con cobre reforzado pueden soportar cargas pesadas en automoción, módulos de potencia y sistemas de control industrial.
En una era en la que la flexibilidad, la confiabilidad y la precisión definen el avance tecnológico, los PCB FPC desempeñan un papel irremplazable en la alimentación de la próxima generación de dispositivos electrónicos. Su capacidad para combinar una estructura liviana, un rendimiento de alta velocidad y una adaptabilidad del diseño los convierte en una piedra angular de la innovación en diversas industrias, desde la electrónica de consumo hasta la tecnología médica y más.
EnFanway, nos especializamos en brindar soluciones de PCB FPC diseñadas a medida que cumplen con los estándares industriales más exigentes. Con instalaciones de fabricación avanzadas, rigurosas pruebas de calidad y un compromiso con la satisfacción del cliente, Fanway garantiza que cada circuito flexible ofrezca el máximo rendimiento y durabilidad a largo plazo.
Si está desarrollando productos electrónicos de alto rendimiento y busca un socio confiable de PCB FPC, no dude encontáctanoshoy. El equipo de ingeniería de Fanway brindará orientación experta, soporte de diseño y servicios de producción integrales para hacer realidad sus ideas innovadoras.
-
