Fanway se especializa en ofrecer servicios de ensamblaje de PCB de extremo a extremo eficientes y confiables, adaptados con precisión a sus requisitos únicos para acelerar el éxito de su producto.
Los sustratos utilizan FR-4 o materiales de alta frecuencia (como Rogers 4350B).
Se adopta un baño de oro o un tratamiento de superficie OSP para garantizar la confiabilidad del contacto.
Los componentes clave, como los módulos DC-DC, se someten al 100% a pruebas de envejecimiento.

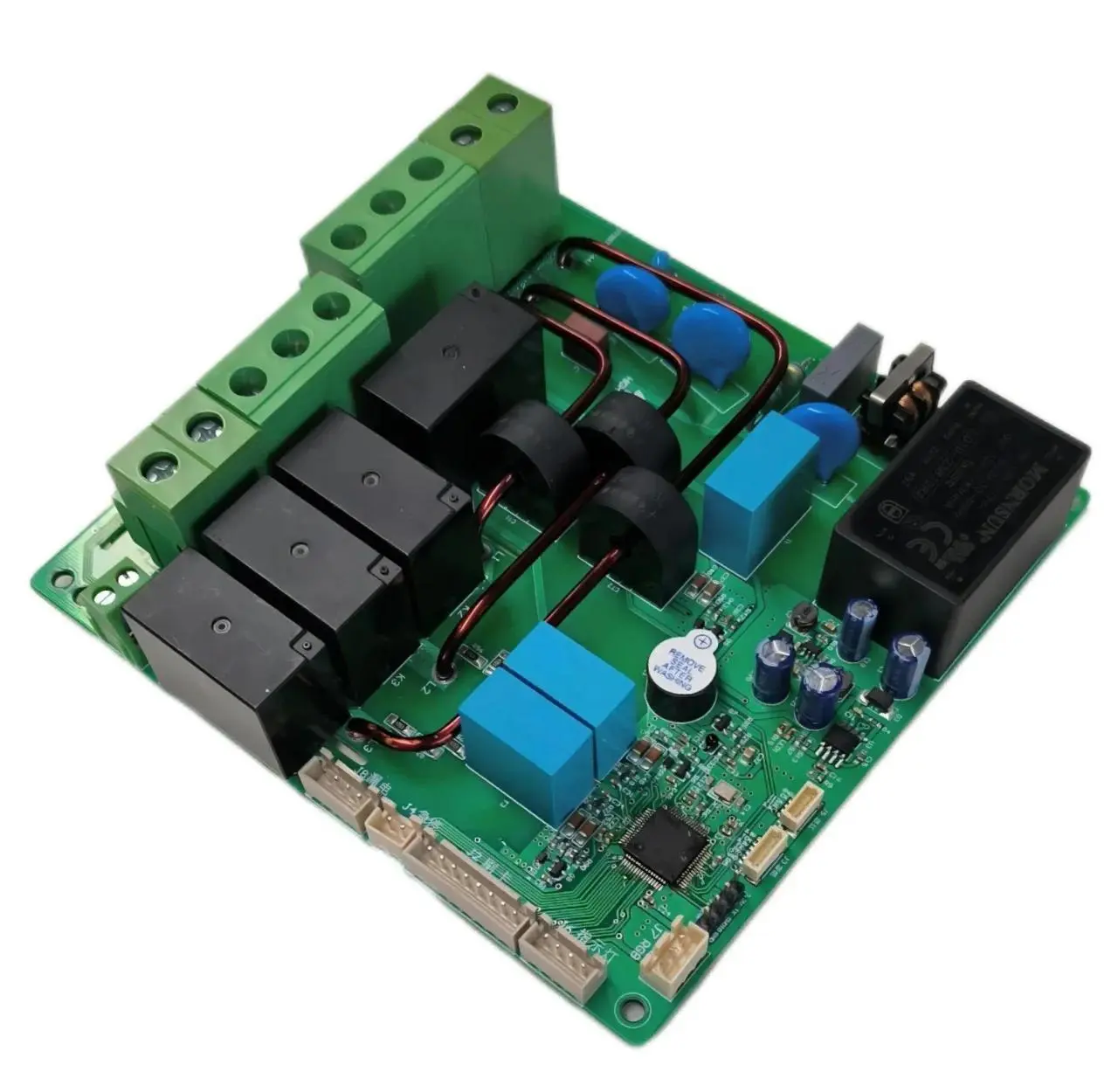

La placa base PCBA de la pila de carga se clasifica en dos tipos según el modo de carga:
Pilas de carga de CA y pilas de carga de CC.

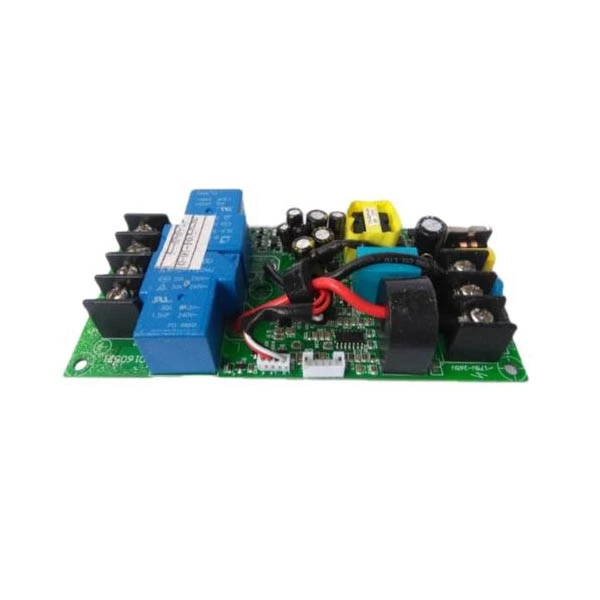

Placa de circuito de pila de carga de CA:Esta placa convierte la energía de CA de la red en energía de CC a través del cargador a bordo (OBC) del vehículo. Sus funciones principales incluyen:
Control de terminal CP:Se comunica con el BMS del vehículo mediante señales PWM para monitorear el estado de carga (por ejemplo, inserción de pistola, preparación de carga, inicio de carga). El voltaje de funcionamiento es 12V/9V/6V con una frecuencia de 1kHz.
Detección de terminales CC:Confirma el estado de conexión de la pistola de carga mediante cambios de resistencia y determina la capacidad de corriente de salida (por ejemplo, una resistencia de 1,5 kΩ corresponde a una corriente de 8 A).
Parámetros típicos:Entrada 220V AC, potencia de salida 7kW/11kW, grado de protección IP54.

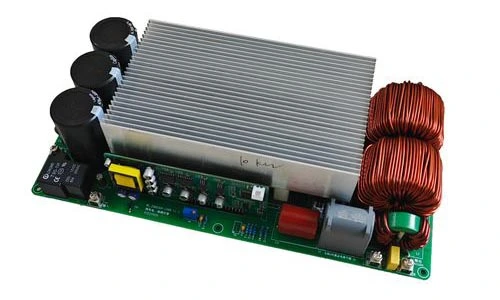

Placa de circuito de pila de carga de CC:Esta placa genera directamente energía CC de alto voltaje. Sus módulos principales incluyen:
Rectificación AC/DC y Módulo PFC:Convierte CA trifásica de 380 V a CC de alto voltaje (750-850 V) utilizando tecnología activa de corrección del factor de potencia (PFC), con una eficiencia superior al 97 %.
Módulo de conversión CC/CC:Ajusta el voltaje al rango requerido de la batería (por ejemplo, 200-920 V) a través de topología resonante LLC y admite control dinámico de corriente (hasta varios cientos de amperios).
Parámetros típicos:Entrada 380 V CA, potencia de salida 30-120 kW, chip de control principal STM32F207ZET integrado, admite comunicación CAN/RS-485.
Estaciones de carga comunitarias:Priorice el rendimiento EMC (estándar EN 61000-6-2).
Estaciones de carga ultrarrápida en autopista:Debe cumplir con el requisito de tensión soportada de aislamiento de 2000 V.
Fanway le proporciona una solución de sustrato de placa de circuito estable y eficiente. Bienvenido a contactarnos para más información.
