En el competitivo panorama actual de fabricación de productos electrónicos, seleccionar el material de placa de circuito impreso adecuado puede influir significativamente en la confiabilidad del producto, la rentabilidad y la escalabilidad de la producción. Si bien FR-4 domina las discusiones,PCB CEM-1sigue siendo una solución práctica y altamente rentable para muchas aplicaciones de una sola capa. Para los ingenieros y gerentes de adquisiciones que equilibran el desempeño con las limitaciones presupuestarias, comprender cuándo y por qué elegir CEM-1 puede eliminar gastos innecesarios y demoras en la producción. Esta guía completa explora la estructura, las propiedades, las aplicaciones, las ventajas, las limitaciones y las consideraciones de abastecimiento de la PCB CEM-1, ayudándole a tomar decisiones informadas y con confianza.

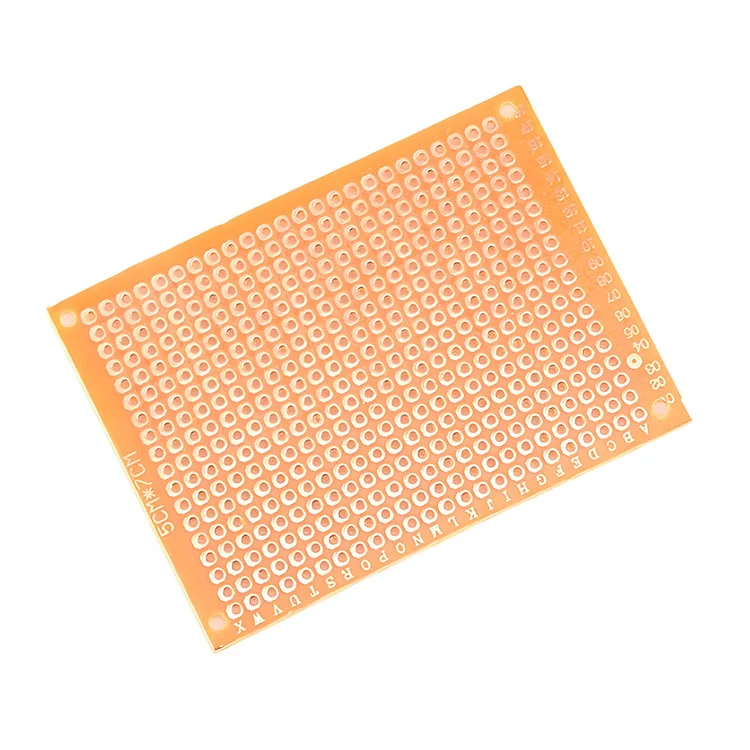

PCB CEM-1 (material epoxi compuesto 1) es un material base compuesto retardante de llama que se utiliza principalmente para placas de circuito impreso de una sola capa. Se compone de una capa superficial de tejido de vidrio combinada con un núcleo a base de papel impregnado con resina epoxi. Esta estructura híbrida ofrece un equilibrio entre resistencia mecánica y rentabilidad.
A diferencia del FR-4, que utiliza refuerzo completo de fibra de vidrio, CEM-1 presenta una sola capa de fibra de vidrio en la superficie, lo que lo hace ideal para aplicaciones que no requieren una construcción multicapa o una alta resistencia a la tensión mecánica.
La estructura interna de la PCB CEM-1 juega un papel crucial en sus características de rendimiento.
Debido a esta composición en capas, la PCB CEM-1 es mecánicamente estable para la electrónica de consumo estándar y, al mismo tiempo, mantiene un costo de material más bajo en comparación con las alternativas completas de fibra de vidrio.
| Propiedad | Valor típico | Impacto en el rendimiento |
|---|---|---|
| Retardante de llama | UL94 V-0 | Seguridad contra incendios mejorada |
| Constante dieléctrica | 4,5 – 5,2 | Adecuado para circuitos de baja frecuencia. |
| Resistencia Térmica | Moderado | No es ideal para circuitos de alta potencia. |
| Resistencia mecánica | Medio | Bueno para aplicaciones estándar |
| Soporte de capas | Solo una sola capa | Complejidad de diseño limitada |
| Característica | PCB CEM-1 | PCB FR-4 |
|---|---|---|
| Estructura | Papel compuesto + superficie de vidrio. | Fibra de vidrio completa |
| Soporte de capas | Monocapa | De una a varias capas |
| Costo | Más bajo | Más alto |
| Resistencia mecánica | Moderado | Alto |
| Resistencia al calor | Medio | Alto |
Si su producto requiere enrutamiento multicapa, componentes pesados o cargas térmicas elevadas, generalmente se prefiere el FR-4. Sin embargo, para diseños de una sola capa simples y económicos, la PCB CEM-1 ofrece un valor excelente.
La PCB CEM-1 se utiliza ampliamente en aplicaciones donde la simplicidad y la rentabilidad son clave:
En Shenzhen Fanway Technology Co., Ltd, la PCB CEM-1 se selecciona con frecuencia para la fabricación de productos electrónicos de consumo de gran volumen donde los requisitos de rendimiento son moderados pero el control de costos es fundamental.
Los materiales CEM-1 son generalmente más asequibles que los laminados totalmente de fibra de vidrio. Para la fabricación a gran escala, esto se traduce en ahorros sustanciales.
Proporciona propiedades de aislamiento confiables para aplicaciones de baja frecuencia.
La clasificación UL94 V-0 garantiza el cumplimiento de las normas de seguridad contra incendios.
CEM-1 es más fácil de perforar y procesar en producción en masa en comparación con tableros de fibra de vidrio más gruesos.
Comprender estas limitaciones evita la repetición del diseño y fallas inesperadas del producto.
Considere la siguiente lista de verificación:
Si la mayoría de las respuestas son “sí”, es probable que la PCB CEM-1 sea la opción correcta.
Tecnología Co., Ltd de Shenzhen Fanway se especializa en la fabricación de PCB de precisión con estrictos estándares de control de calidad:
La asociación con un fabricante experimentado garantiza que incluso los productos de PCB CEM-1 rentables mantengan una alta confiabilidad y consistencia.
No, CEM-1 está diseñado principalmente para aplicaciones de una sola capa.
Funciona adecuadamente bajo calor moderado, pero no se recomienda para entornos de alta potencia o alta temperatura.
Sí, generalmente es más rentable debido a su estructura de material compuesto.
La mayoría de los materiales CEM-1 cumplen con los requisitos de retardo de llama UL94 V-0.
La PCB CEM-1 sigue siendo una solución práctica y económica para aplicaciones electrónicas de una sola capa. Su rendimiento equilibrado, resistencia a las llamas y asequibilidad lo hacen especialmente valioso en la fabricación de productos electrónicos de consumo de gran volumen. Al comprender sus fortalezas y limitaciones, las empresas pueden optimizar el rendimiento del producto mientras controlan los costos.
Si está evaluando PCB CEM-1 para su próximo proyecto,Tecnología Co., Ltd de Shenzhen Fanwayofrece experiencia en fabricación confiable, estricta garantía de calidad y precios competitivos para respaldar sus objetivos de producción. Para soluciones personalizadas y orientación profesional adaptadas a su aplicación,contáctanoshoy para analizar cómo podemos ayudarle a llevar sus productos electrónicos al mercado de forma eficiente y segura.
