Fanway se especializa en ofrecer servicios de ensamblaje de PCB de extremo a extremo eficientes y confiables, adaptados con precisión a sus requisitos únicos para acelerar el éxito de su producto.
La plantilla SMT, también conocida como plantilla de PCB, es una herramienta importante en el proceso de producción de SMT. Su función central es garantizar la soldadura de alta calidad de componentes electrónicos a través de la impresión precisa de pasta de soldadura. Ya sea para la producción en masa o el ensamblaje de alta precisión, la plantilla SMT siempre ha jugado un papel importante en la mejora de la eficiencia de producción, reduciendo los costos y garantizar la calidad del producto. Fanway se especializa en plantillas de corte láser para el ensamblaje de PCB, que ofrece precisión inigualable, respuesta rápida y soporte global. Diseñamos plantillas SMT de precisión diseñadas para optimizar los procesos de tecnología de montaje de superficie (SMT). Como socio de confianza para los fabricantes de PCBA en todo el mundo, nuestras plantillas cortadas con láser aseguran una deposición constante de pasta de soldadura, defectos reducidos y una mayor eficiencia de producción.

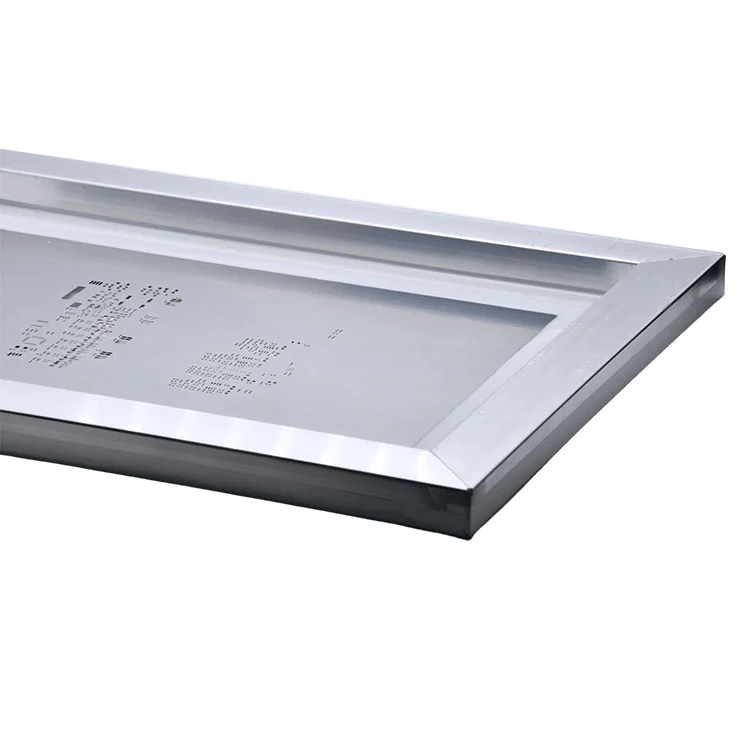

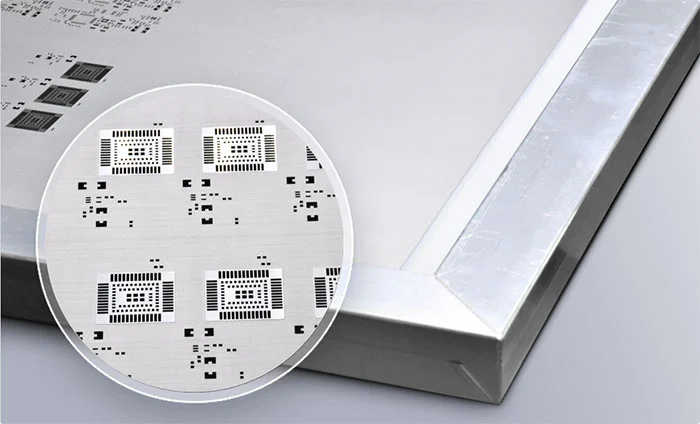

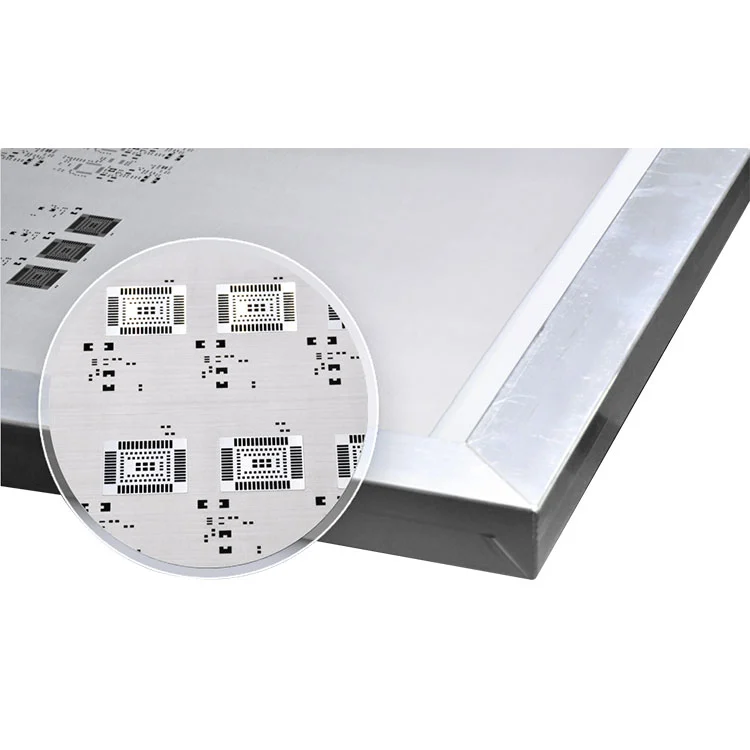

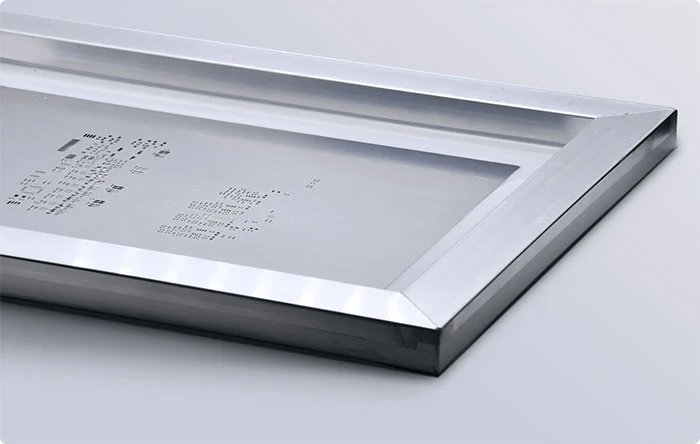

Esta plantilla se fija dentro de un marco rígido permanentemente, con la ayuda de un borde de malla. Este borde de malla permite que la lámina de plantilla se estire bien, asegurando una superficie plana y estable. Este estiramiento apretado está logrando la impresión de alta precisión. En comparación con las plantillas SMT sin marco, es más conveniente ya que no hay necesidad de estirar la plantilla por sí misma, y es más adecuado para carreras de alto volumen.

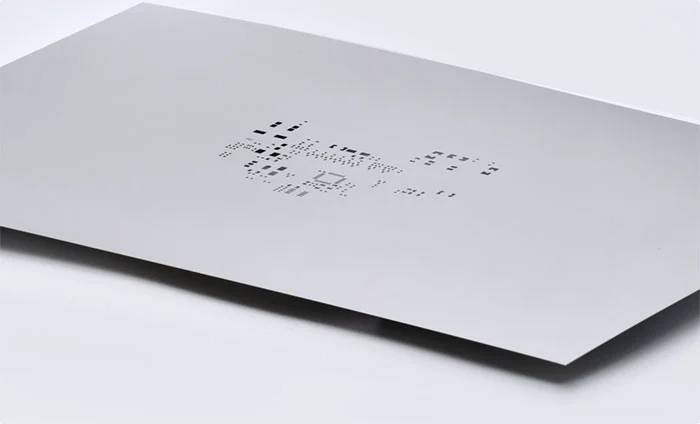

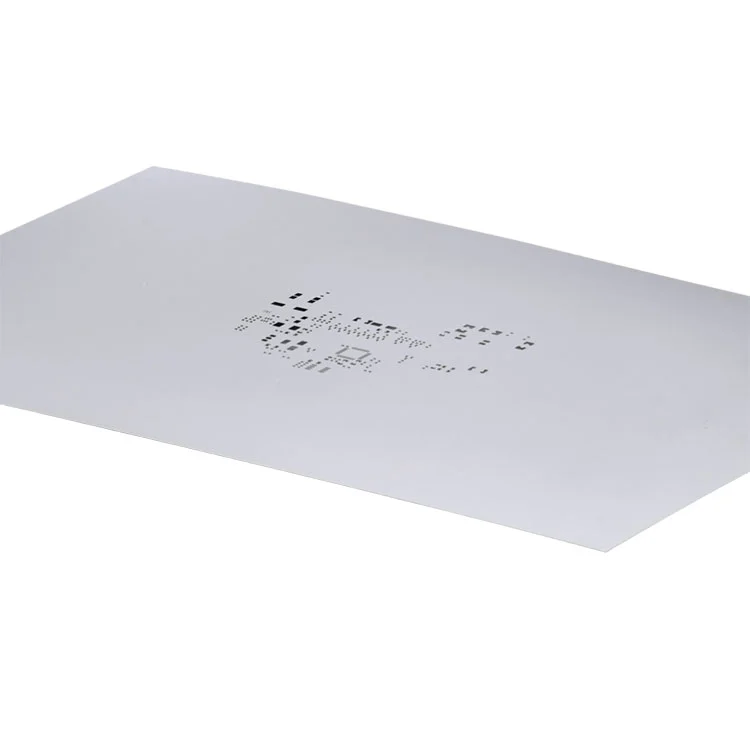

Las plantillas SMT sin marco, también conocidas como foils, son sábanas 100% láser. Puedes usarlos con marcos reutilizables. En comparación con las plantillas enmarcadas, ofrece una solución rentable y ecológica. Como resultado, es mejor para ejecuciones cortas y prototipo de ensamblaje de PCB. Además, puede usarlo para soldar a mano y máquina.
Estas plantillas están hechas a medida desde archivos CAD o archivos Gerber y se diseñan para impresión de pasta de soldado a mano. Al usar plantillas SMT prototipo, puede eliminar los errores de impresión, evitar la necesidad de soldar manual de componentes en la placa de circuito, acelere el proceso de ensamblaje de PCB.
Nuestros sistemas láser de última generación logran ** ± 0.01 mm de precisión **, asegurando una alineación perfecta con sus archivos de diseño de PCB (Gerber/ODB ++). Ideal para componentes de lanzamiento fino (hasta 01005) y diseños complejos.
Elija entre 304/316 de acero inoxidable o níquel electropuloso para una durabilidad superior. Nuestras plantillas soportan más de 100,000 ciclos de impresión mientras mantienen la definición de borde.
- Tamaños y formas de apertura adaptadas a su nacimiento
-Opciones de marco: marcos nano recubiertos, montados en tensión o reutilizables
- Soluciones de titela de pasos para el grosor de PCB mixto
Plantillas prototipo en 24 horas | Pedidos a granel en 3-5 días
Envío de DHL/FedEx a más de 50 países
✔ Aplicaciones amplias:Las plantillas SMT se pueden usar para casi todos los procesos de fabricación de PCB y no se limitan a ninguna técnica de fabricación específica.
✔ Alta precisión y consistencia:Las plantillas SMT se aseguran de que la posición de las almohadillas de pasta de soldadura sea muy precisa y el tamaño de la apertura sea consistente.
✔ Acortamiento del tiempo de ensamblaje de PCB:Con plantillas SMT, la pasta de soldadura se puede aplicar a toda la PCB en un solo paso, reduciendo significativamente el tiempo de ensamblaje.
| Plantilla de láser | Las plantillas de corte láser ofrecen alta precisión y son adecuadas para componentes de lanzamiento fino. |
| Plantilla de grabado químico | La plantilla de grabado químico es la más rentable y es adecuada para la fabricación SMT estándar. |
| Plantilla de paso hacia arriba/bajando | La plantilla de paso hacia arriba/escalonada es la mejor opción al diseñar componentes que requieren diferentes grosores de pasta de soldadura, optimice la deposición de pasta de soldadura. |
| Plantilla electroformada | La plantilla electroformada proporciona una precisión ultra alta y es perfecta para aplicaciones de alta confiabilidad. |
P: ¿Cómo elijo el grosor correcto de la plantilla?
R: Generalmente, 0. 1 mm a 0. 2 mm, dependiendo del tipo de pasta de soldadura, especificación de diseño de PCB y tamaño de componente.
P: ¿Qué es la vida útil de una plantilla SMT?
R: Generalmente, 10, 000 ciclos, pero esto depende de la frecuencia con la que se usa y qué tan bien se mantiene a través de la limpieza.
P: ¿Puedes ofrecer plantillas SMT prototipo?
A: Sí, podemos. Por favor, proporcione el archivo de diseño de PCB para la personalización.
