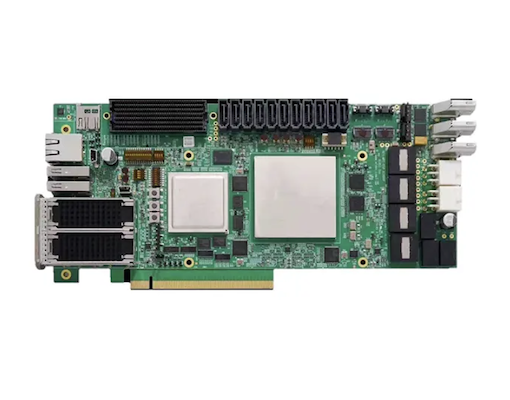

Ensamblaje de PCB THT con tecnología de orificio pasante de precisión

El conjunto de PCB THT con tecnología de orificio pasante de precisión Fanway maneja cables axiales/radiales, dispositivos de alta potencia y conectores grandes. Combinamos soldadura por ola para tiradas de gran volumen y soldadura selectiva para ensamblajes mixtos, garantizando uniones mecánicas confiables sin comprometer los componentes cercanos. La trazabilidad es estándar para aplicaciones médicas y automotrices. Para prototipos o producción completa, nuestro ensamblaje de PCB THT con tecnología de orificio pasante de precisión ofrece calidad repetible.

Ventajas del ensamblaje de PCB THT

Nuestro ensamblaje de PCB THT con tecnología de orificio pasante de precisión aprovecha al máximo estas ventajas inherentes y ofrece ensamblajes robustos que SMT por sí solo no puede lograr.

Resistencia mecánica
Los cables pasan a través de la PCB, proporcionando una excelente resistencia a la vibración, los golpes y la inserción/extracción repetida. Esta conexión a través de la placa garantiza la confiabilidad en entornos hostiles.

Rendimiento energético y térmico

Ideal para componentes de alta corriente y alto calor, como transformadores y condensadores grandes. Los cables actúan como conductos térmicos, disipando eficazmente el calor de las partes críticas.

Facilidad de reparación y retrabajo

Las uniones de soldadura más grandes permiten retirar y reemplazar componentes manualmente con herramientas de soldadura estándar. Esto simplifica las reparaciones en el campo y reduce los costos de desechos.

¿Qué es el ensamblaje de PCB THT?

La tecnología de orificio pasante (THT) es un método de ensamblaje de PCB en el que los cables de los componentes se insertan en orificios previamente perforados en la placa y se sueldan en el lado opuesto. Esto crea una unión mecánica que atraviesa la propia placa, lo que ofrece una resistencia a la extracción y una conductividad térmica superiores en comparación con las alternativas de montaje en superficie. THT sigue siendo esencial para conectores, dispositivos de alimentación y cualquier aplicación sujeta a vibraciones, golpes o alta corriente.

Proceso completo de producción de THT

Cada ensamblaje de PCB THT con tecnología de orificio pasante de precisión sigue un flujo de trabajo controlado para garantizar una calidad repetible:

1. Perforación y metalización de orificios
Posicionamiento preciso de los orificios con revestimiento de cobre en las paredes de los orificios para garantizar una conductividad confiable de capa a capa.

2. Inserción de componentes
Colocación automática o manual de cables axiales/radiales, DIP y conectores en orificios perforados con la orientación y altura de separación correctas.

3. Soldadura por ola o selectiva
Las placas pasan sobre una onda de soldadura fundida (para alto volumen) o reciben una aplicación de soldadura específica (para ensamblajes mixtos) con perfiles de temperatura controlados.

4. Recorte de plomo e inspección posterior a la soldadura
Se recorta el exceso de longitud del cable, seguido de una inspección óptica 100% automatizada (AOI) para verificar el relleno de soldadura, el ángulo de humectación y la ausencia de puentes o huecos.

5. Pruebas funcionales y trazabilidad de lotes
Las pruebas eléctricas verifican el rendimiento del circuito, mientras que la trazabilidad a nivel de lote vincula cada componente con su lote original para garantizar la responsabilidad del ciclo de vida completo.

Aplicaciones principales

Nuestro conjunto de PCB THT con tecnología de orificio pasante de precisión sirve para aplicaciones en las que SMT por sí solo es insuficiente:

Aeroespacial y Defensa
Aviónica, sistemas de radar y electrónica MIL-SPEC que requieren uniones soldadas que sobrevivan vibraciones extremas y ciclos térmicos.

Electrónica automotriz
Etapas de potencia de la ECU, sistemas de gestión de baterías y módulos debajo del capó que exigen capacidad de carga de alta corriente y resistencia mecánica.

Módulos de potencia industriales
Variadores de motor, servocontroladores y fuentes de alimentación donde se deben montar de forma segura grandes transformadores, relés y condensadores electrolíticos.

Dispositivos médicos
Equipos de diagnóstico y sistemas de monitorización de pacientes donde la confiabilidad de la conexión es innegociable, con trazabilidad completa del proceso para el cumplimiento normativo.

Conectores resistentes
Interfaces de E/S, conectores de placa posterior y puntos de prueba que se someten a ciclos repetidos de inserción/extracción durante décadas de servicio.

Nuestra Calificación como Proveedor de Servicios THT

Tres factores distinguen nuestro ensamblaje de PCB THT con tecnología de orificio pasante de precisión de los ensambladores generales:

Capacidad de proceso

Operamos líneas maduras de soldadura por ola y soldadura selectiva, y estamos capacitados en el manejo de placas complejas de tecnología mixta (THT + SMT). Nuestros procesos garantizan una humectación constante y uniones sin huecos en ambas tecnologías.

Certificaciones de calidad

Cumplimos con IPC-A-610 y contamos con las certificaciones ISO 9001, AS9100 (aeroespacial) e ISO 13485 (médica). Estas acreditaciones demuestran que nuestros sistemas de producción y calidad cumplen con los más altos estándares de la industria.

Experiencia en la industria

Con más de una década de enfoque en el ensamblaje de THT, hemos prestado servicios a sectores exigentes, incluidos el militar, el médico y el automotriz. Nuestro historial incluye la entrega exitosa de ensamblajes que pasan rigurosas pruebas de calificación para aplicaciones de misión crítica.

¿Por qué elegir Fanway?

Seleccionar Fanway para su ensamblaje de PCB THT con tecnología de orificio pasante de precisión le brinda un socio con experiencia tanto en el proceso como en la aplicación:

1. Más de 12 años de experiencia dedicada en THT
Desde nuestra fundación nos hemos centrado exclusivamente en el montaje con tecnología mixta y mediante orificios pasantes. Nuestro equipo comprende los matices de la gestión térmica, la geometría de las uniones de soldadura y el manejo de componentes que los ensambladores generales suelen pasar por alto.

2. Certificado para sectores de alta confiabilidad
Nuestras instalaciones cumplen con las normas ISO 13485 (médica) e IATF 16949 (automotriz), además de las certificaciones IPC e ISO. Auditamos nuestros procesos con los mismos estándares que los productos finales de nuestros clientes.

3. Propiedad del proyecto de principio a fin
Desde la revisión DFM para el tamaño de los orificios y el diseño del anillo anular hasta la adquisición, el ensamblaje y la prueba final, somos propietarios del flujo de trabajo THT completo. Un punto de contacto, un estándar de calidad.

4. Soporte receptivo para prototipos y producción
Soporte de prototipos de respuesta rápida para la validación del diseño, escalando a ejecuciones de gran volumen con parámetros de proceso consistentes. No hay restricciones de pedido mínimo para muestras de ingeniería.

5. Visibilidad de la cadena de suministro
Mantenemos relaciones directas con distribuidores autorizados para componentes específicos de THT (conectores, semiconductores de potencia y dispositivos pasivos), lo que reduce el riesgo de adquisición y la incertidumbre sobre los plazos de entrega.
