Las pruebas de PCB son una fase crítica en la fabricación electrónica que garantiza la calidad, la funcionalidad y la confiabilidad deTableros de circuito impreso(PCB). Las pruebas pueden encontrar problemas de inmediato y ayudar al diseñador a resolver problemas rápidamente.tarjeta de circuito impresoLas pruebas implican pruebas de tablero desnudas y pruebas de tablero ensambladas.
Pruebas de PCB desnudas
El propósito de las pruebas de PCB para verificar la conectividad eléctrica, el aislamiento y los defectos de fabricación.
El método de las pruebas de PCB incluye:
Prueba de continuidad (prueba corta): verificaciones de pantalones cortos no intencionados (por ejemplo, toque de rastros de cobre).
Prueba de aislamiento (prueba abierta): asegura que no hay circuitos abiertos (roturas) en trazas.
Inspección óptica automatizada (AOI): utiliza cámaras para detectar rasguños, desalineaciones o defectos de grabado.
Pruebas de impedancia: crítico para diseños de alta velocidad (por ejemplo, RF, DDR) para garantizar las especificaciones de coincidencia de impedancia de traza.
Prueba de la placa ensamblada
1. Prueba de circuito (TIC): la TIC es una prueba automática en línea para verificar componentes, pantalones cortos, abre y valores. Esta prueba puede encontrar precisamente ubicaciones de fallas, lo que permite a los trabajadores manejar fácilmente PCBA problemático.
2. Prueba de la sonda de alimentación: es un método rentable, la prueba de sondas móviles en el circuito sin accesorios personalizados. Es adecuado para diferentes requisitos de prueba a través de modificaciones de software.

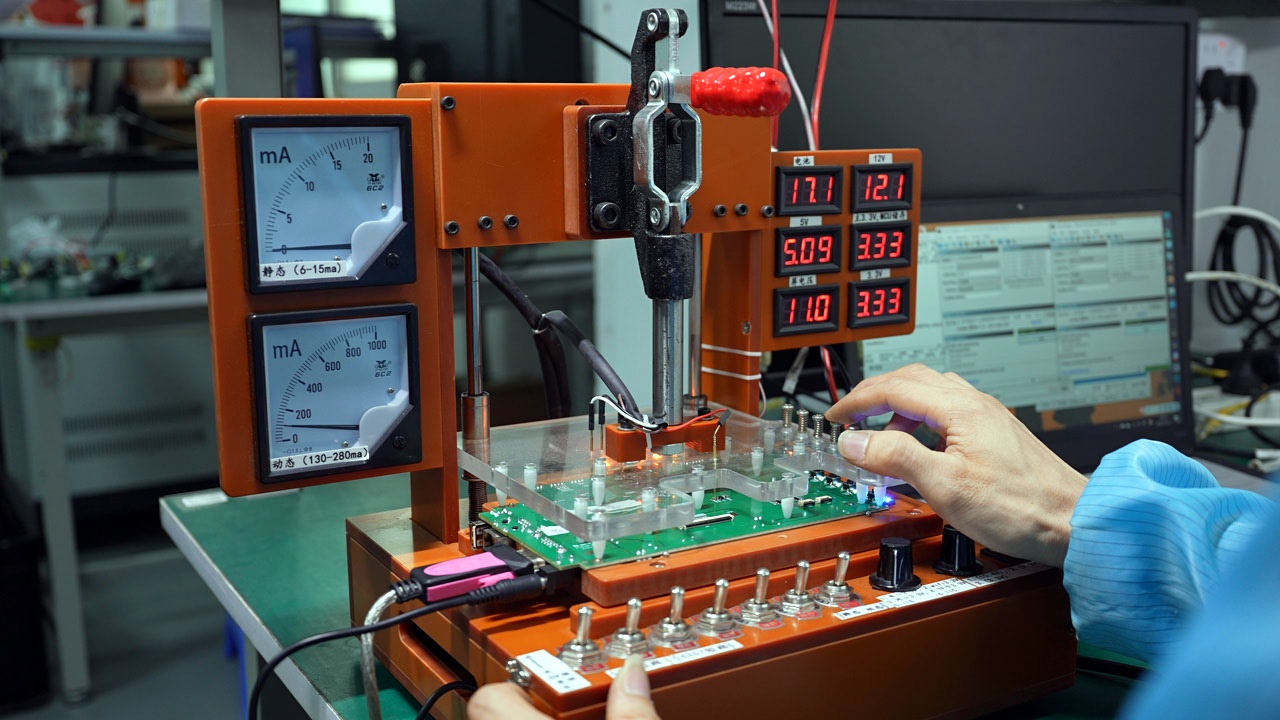

3. Prueba funcional: requiere equipos especializados y procedimientos de prueba personalizados para verificar la función de PCB.
4. Inspección óptica automática (AOI): la inspección de AOI utiliza cámaras para escanear juntas de soldadura y defectos de componentes, como puentes, desalineación y piezas faltantes.
5.X-Ray Probar: Utiliza rayos X para verificar las juntas ocultas (BGA, QFN), los vacíos o los defectos de soldadura.
No importa qué tipo de prueba electrónica use, aporta beneficio a la placa de circuito impreso (PCB). Las pruebas durante la etapa de diseño ayudan a los diseñadores a evitar fallas en la producción en masa, reducen los costos, acortan los ciclos de desarrollo y acelera la producción. Las pruebas integrales aseguran que los PCB cumplan con todos los requisitos de diseño eléctrico, mecánico y estructural al tiempo que mejoran la confiabilidad del producto.
Las pruebas de PCB son importantes para la calidad del producto. En Fanway, ofrecemos una amplia gama de soluciones de prueba, incluida la inspección de componentes, prueba personalizada. Contáctenos hoy Obtenga más detalles.
-
