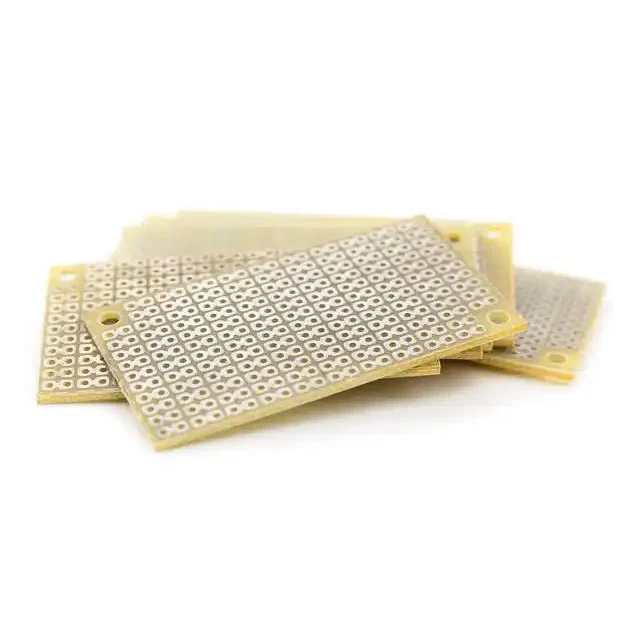

PCB cerámicos(Placas de circuito impreso) están ganando terreno rápidamente en industrias que exigen alto rendimiento térmico, confiabilidad y miniaturización. A diferencia de las placas FR4 tradicionales, las PCB cerámicas utilizan materiales cerámicos como sustrato, lo que ofrece una disipación de calor, resistencia mecánica y aislamiento eléctrico superiores.
Los PCB cerámicos son placas de circuito impreso especializadas que utilizan materiales cerámicos, comúnmente óxido de aluminio (Al₂O₃), nitruro de aluminio (AlN) u óxido de berilio (BeO), como sustrato base. Estos materiales se eligen por su excepcional conductividad térmica, aislamiento eléctrico y estabilidad en condiciones de alta temperatura.
Características y parámetros clave de los PCB cerámicos:
| Parámetro | Rango típico/especificación | Descripción |
|---|---|---|
| Material de sustrato | Al₂o₃, AlN, BEAO Beo | Determina la conductividad térmica y las propiedades de aislamiento eléctrico. |
| Conductividad térmica | 20–200 W/m·K | Disipación de calor eficiente para componentes de alta potencia |
| Constante dieléctrica (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Garantiza la integridad de la señal en aplicaciones de alta frecuencia. |
| Coeficiente de Expansión Térmica (CTE) | 6–7 ppm/°C | Reduce la tensión entre la PCB y los componentes montados. |
| Temperatura máxima de funcionamiento | 450–1000°C | Admite el funcionamiento a alta temperatura sin degradación del sustrato |
| Espesor | 0,2–3,0 mm | Admite diseños delgados y rígidos |
| Capa de cobre | 35–105 micras | Proporciona suficiente capacidad de transporte de corriente. |
| Acabado superficial | Oro, Níquel, Estaño, Plata | Garantiza confiabilidad en la soldadura y durabilidad a largo plazo. |
Los PCB cerámicos a menudo se clasifican enCobre adherido directamente (DBC), Soldadura metálica activa (AMB), yTecnología de película gruesatableros. Cada tipo satisface necesidades específicas, desde módulos de potencia de alta corriente hasta dispositivos microelectrónicos, ofreciendo ventajas únicas en gestión térmica y robustez mecánica.
Disipación de calor superior:
Los LED de alta potencia, los módulos de RF y la electrónica de potencia generan una cantidad significativa de calor. Los PCB cerámicos proporcionan vías térmicas eficientes, evitando el sobrecalentamiento, mejorando la longevidad y manteniendo un rendimiento estable en condiciones de carga alta. Los PCB cerámicos a base de nitruro de aluminio, por ejemplo, pueden superar niveles de conductividad térmica de 200 W/m·K, muy superiores a los de las placas FR4 estándar (~0,3 W/m·K).
Estabilidad de alta frecuencia:
Los sustratos cerámicos presentan una baja pérdida dieléctrica, lo que garantiza una atenuación mínima de la señal en circuitos de alta frecuencia. Esto los hace ideales para aplicaciones de RF, módulos 5G y dispositivos de comunicación por satélite.
Estabilidad mecánica y química:
La cerámica resiste la corrosión, la humedad y el choque térmico, lo cual es crucial en entornos automotrices, aeroespaciales e industriales donde los PCB están expuestos a condiciones duras.
Miniaturización y diseños de alta densidad:
Con el auge de los dispositivos electrónicos compactos, los PCB cerámicos permiten una colocación más ajustada de los componentes sin comprometer la gestión del calor. Su rigidez estructural soporta componentes pesados o de alta densidad.
Confiabilidad a largo plazo:
Los PCB cerámicos mantienen el rendimiento durante períodos prolongados incluso bajo altas temperaturas y estrés mecánico, lo que reduce la necesidad de reemplazos frecuentes o fallas del sistema.
Los PCB cerámicos son fundamentales en sectores que requieren tanto un alto rendimiento térmico como ingeniería de precisión. Las aplicaciones clave incluyen:
Iluminación LED:Los LED de alta potencia se benefician de la excelente disipación de calor de los PCB cerámicos, lo que mejora el brillo y la vida útil.
Electrónica de potencia:Los inversores, convertidores y controladores de motores dependen de los PCB cerámicos DBC para gestionar la corriente y el calor.
Industria automotriz:Los vehículos eléctricos y los sistemas híbridos utilizan PCB cerámicos en la gestión de baterías y en los módulos del tren motriz.
Telecomunicaciones:Los dispositivos RF y 5G exigen una transmisión de señal estable a altas frecuencias, que se puede lograr con sustratos cerámicos de baja pérdida.
Dispositivos Médicos:Los circuitos de alta confiabilidad para sistemas de imágenes, láseres y diagnósticos utilizan PCB cerámicos para mantener operaciones precisas a altas temperaturas.
Tendencias emergentes:
Integración con Electrónica Flexible:La combinación de PCB cerámicos con sustratos flexibles permite diseños híbridos para dispositivos portátiles y robótica compacta.
Gestión térmica avanzada:Se están implementando innovaciones como tubos de calor integrados o refrigeración por microcanales junto con PCB cerámicos para mejorar aún más el rendimiento.
Miniaturización de módulos de alta potencia:Los sustratos cerámicos admiten interconexiones de alta densidad en factores de forma pequeños, lo que permite la electrónica de consumo y los equipos industriales de próxima generación.
Fabricación verde:Las técnicas de producción de PCB cerámicos ecológicas están ganando terreno, reduciendo el impacto ambiental y manteniendo un alto rendimiento.
P1: ¿Cuáles son las ventajas de utilizar PCB cerámicos sobre PCB con núcleo metálico?
A1:Los PCB cerámicos ofrecen una conductividad térmica superior, una menor pérdida dieléctrica, una mayor resistencia a la temperatura y una mayor estabilidad mecánica en comparación con los PCB con núcleo metálico. Mientras que los núcleos metálicos destacan por la difusión del calor, los cerámicos proporcionan una gestión térmica precisa en puntos calientes localizados y mantienen el aislamiento eléctrico simultáneamente.
P2: ¿Cómo afecta el grosor de una PCB cerámica a su rendimiento?
A2:Los sustratos cerámicos más gruesos mejoran la resistencia mecánica y permiten una mayor capacidad de corriente, pero pueden reducir ligeramente la eficiencia de disipación de calor por unidad de espesor. La elección del espesor óptimo equilibra la rigidez, el rendimiento térmico y la viabilidad de fabricación para la aplicación prevista.
P3: ¿Se pueden utilizar PCB cerámicos en aplicaciones de alta frecuencia?
A3:Sí, los PCB cerámicos tienen una baja pérdida dieléctrica y una permitividad estable, lo que los hace ideales para circuitos de RF, módulos 5G y aplicaciones de microondas, donde la integridad de la señal es fundamental.
P4: ¿Son los PCB cerámicos más caros que las placas FR4 tradicionales?
A4:Sí, los PCB cerámicos generalmente tienen costos iniciales más altos debido a la complejidad del material y del procesamiento. Sin embargo, la confiabilidad a largo plazo, la eficiencia térmica y las tasas de falla reducidas a menudo justifican la inversión, especialmente en aplicaciones de alta potencia o alta frecuencia.
P5: ¿Cuáles son las diferencias entre los PCB cerámicos DBC, AMB y de película gruesa?
A5:Las placas DBC cuentan con cobre unido directamente a cerámica, lo que proporciona una excelente conducción térmica para dispositivos de energía. Las placas AMB utilizan técnicas de soldadura fuerte para una fuerte conectividad térmica y eléctrica. Los PCB cerámicos de película gruesa se basan en pastas conductoras impresas, adecuadas para circuitos compactos multicapa.
Fanwayse especializa en PCB cerámicos de alto rendimiento diseñados para electrónica avanzada. La empresa combina materiales cerámicos de primera calidad con procesos de fabricación precisos para garantizar una gestión del calor, estabilidad de la señal y confiabilidad mecánica superiores. Al ofrecer un espectro completo de soluciones de PCB cerámicos, incluidas las variantes DBC, AMB y de película gruesa, Fanway satisface las diversas necesidades de industrias que van desde la iluminación LED hasta la electrónica automotriz.
Con décadas de experiencia y énfasis en la calidad, Fanway garantiza que cada placa se alinee con los estándares internacionales, ayudando a los clientes a lograr un rendimiento térmico optimizado, una vida útil mejorada del dispositivo y soluciones de diseño de alta densidad. Para consultas, soporte técnico o soluciones personalizadas de PCB cerámicos,contáctanoshoy para explorar las ofertas innovadoras de Fanway y mejorar sus diseños electrónicos.
