Placa de circuito impreso (PCB)es la columna vertebral de prácticamente todos los dispositivos electrónicos, desde aparatos de consumo hasta sistemas de control industrial. La placa proporciona el soporte mecánico y la interconexión eléctrica entre los componentes electrónicos. En el mundo actual impulsado por la electrónica, el diseño, el material y la calidad de fabricación de una PCB son fundamentales para el rendimiento, la confiabilidad y el costo.
Proporcionan una forma compacta, repetible y confiable de interconectar componentes.
Garantizan la integridad de la señal, la distribución de energía y la gestión térmica.
Con tendencias como la miniaturización, 5G, IA e IoT, los PCB avanzados (por ejemplo, HDI, rígido-flexibles) se están volviendo fundamentales para la innovación.
Se prevé que el mercado mundial de PCB alcance los 117,53 mil millones de dólares estadounidenses para 2032, lo que refleja una fuerte demanda.
Al seleccionar una PCB, normalmente se enfrentará a una decisión entreFR4 (rígido)yRigid-Flex (un híbrido de rígido + flexible). La elección depende de las limitaciones mecánicas, eléctricas y de diseño de su producto. A continuación encontrará preguntas orientativas sobre “cómo/por qué/qué” para ayudarle a decidir:
| Consideración | Pregunta clave | Orientación típica |
|---|---|---|
| Estrés mecánico y flexión | ¿Cuánta flexión o flexión experimentará la placa durante su ciclo de vida? | Utilice Rigid-Flex si es necesario doblar o doblar con frecuencia; FR4 si la tabla permanece plana. |
| Restricciones de espacio y peso | ¿Por qué es fundamental el peso o la compacidad? | Rigid-Flex puede reducir la necesidad de conectores y cableado entre placas, ahorrando espacio y peso. |
| Costo y rendimiento | ¿Cuál es su presupuesto y volumen esperado? | FR4 es más sencillo y rentable en volúmenes elevados; Rigid-Flex tiene mayor complejidad y costo de proceso. |
| Integridad de la señal y recuento de capas | ¿Cuántas capas/qué tan densas son tus huellas? | Ambos pueden admitir una gran cantidad de capas, pero el sistema rígido-flexible puede ayudar con el enrutamiento en espacios reducidos. |
| Térmico, Vibración, Confiabilidad | ¿Por qué priorizar la durabilidad y la confiabilidad? | Rigid-Flex a menudo funciona mejor bajo golpes y vibraciones, pero debe diseñarse con cuidado. |
Examinemos ahora en detalle las dos variantes.

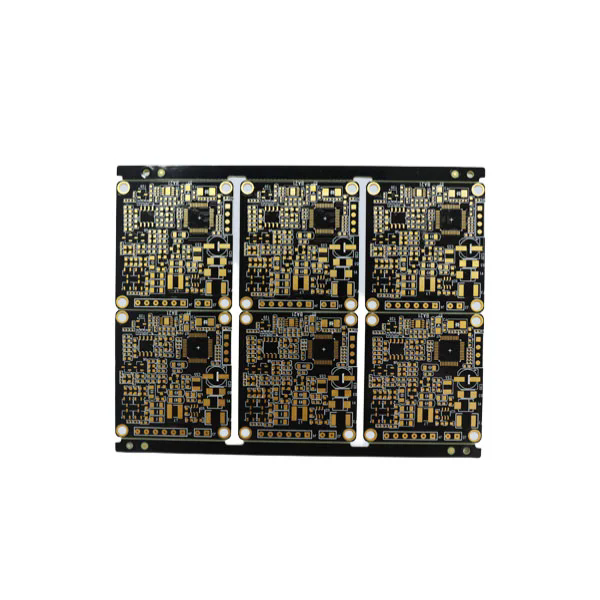

FR4 es el sustrato más utilizado para PCB rígidos. “FR” significaRetardante de llama, y “4” es una calidad de material. Consiste en tela tejida de fibra de vidrio con un aglutinante de resina epoxi.
A continuación se muestra una tabla de típicosPCB FR4parámetros (estos números pueden variar según el proveedor y el grado de Tg):
| Parámetro | Valor/rango típico | Notas / Importancia |
|---|---|---|
| Constante dieléctrica (Dk) | 3,8 – 4,8 (a 1 MHz) | Afecta el control de impedancia y el retardo de la señal. |
| Factor de disipación (Df) | ~0,009 (a 1 MHz) | Tangente de pérdida: pérdida de señal en alta frecuencia. |
| Fuerza eléctrica | 800 – 1800 V/mil | Resistencia a la ruptura dieléctrica. |
| Tg (temperatura de transición vítrea) | 130°C, 140°C, 150°C, 170°C | Una Tg más alta proporciona una mejor confiabilidad térmica. |
| Grosor del tablero | 0,4 mm – 3,2 mm (común) | Depende de restricciones mecánicas/de ajuste. |
| Espesor de cobre | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | Cobre más pesado para rutas de corriente más altas. |
| Traza/espaciado mínimo | ~4 mil (0,1 mm) o mejor | Depende de la capacidad de fabricación. |
| Acabado superficial | ENIG, HASL, OSP, Inmersión Ag, etc. | Afecta la soldabilidad y la confiabilidad. |
Electrónica de consumo (teléfonos inteligentes, wearables, electrodomésticos)
Tableros de control industrial, tableros AD, fuentes de alimentación.
Cuando la tabla permanece plana, sin necesidad de doblarla ni flexionarla
No se puede doblar ni flexionar sin riesgo de agrietarse o delaminarse (debido a la estructura rígida de vidrio y epoxi)
Para componentes electrónicos compactos de múltiples segmentos que necesitan interconexiones flexibles, se puede preferir rígido-flexible.

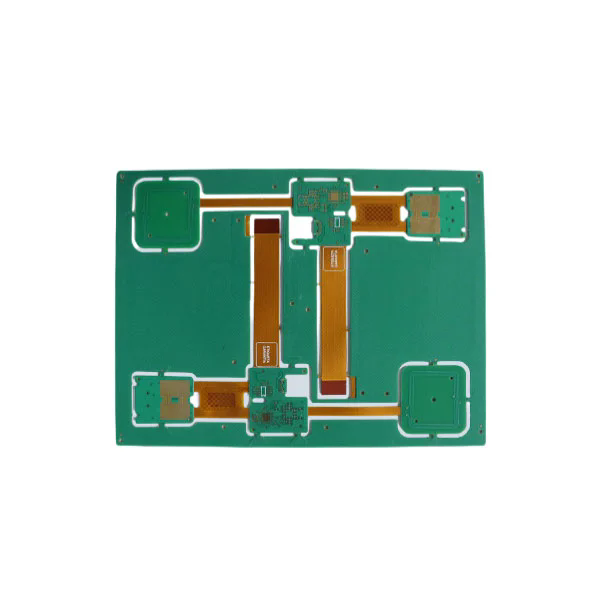

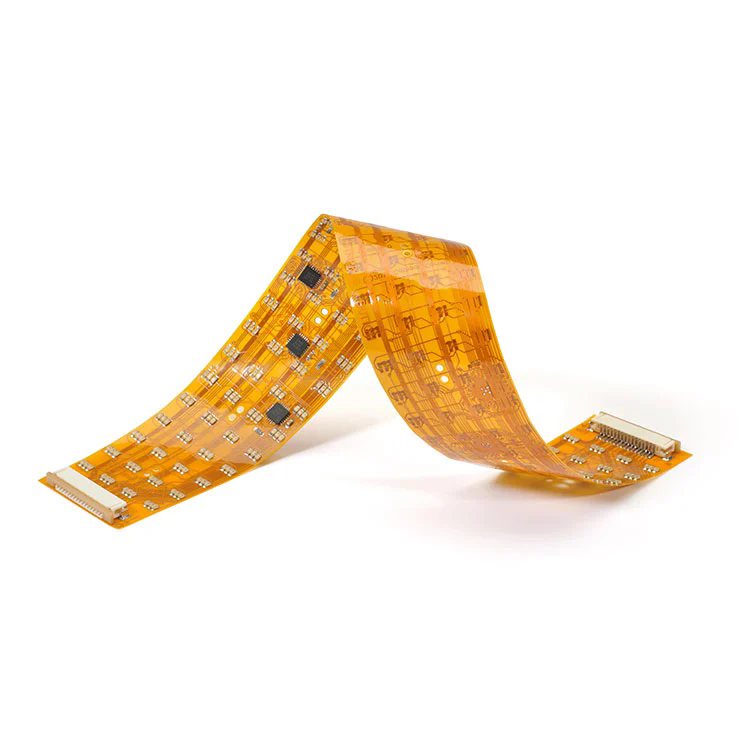

PCB rígido-flexibleCombina secciones de circuito rígido (normalmente FR4) y secciones de circuito flexible (poliimida, poliéster, etc.) en una placa integrada. Permite la flexión, el plegado y una estructura 3D al tiempo que conserva un soporte rígido para el montaje de componentes.
El diseño debe gestionar cuidadosamente las zonas flexibles (radio de curvatura, apilamiento de capas, transiciones de cobre)
Las capas rígidas y flexibles se laminan mediante tratamientos de unión y adhesión controlados.
Materiales flexibles típicos: películas de poliimida, películas de recubrimiento, capas adhesivas
El ángulo de plegado por capa es limitado (p. ej., la poliimida suele oscilar entre 0,5 y 2° por capa).
De referencias de la industria:
| Artículo | Parámetro / Capacidad | Notas |
|---|---|---|
| Grosor del tablero rígido + flexible | 0,25 mm hasta 6,0 mm (combinado) | Depende de las combinaciones de capas y la estructura. |
| capas | Hasta 32 capas en algunos diseños. | Combinación multicapa rígido + flexible |
| Traza/espaciado mínimo | 0,075 mm/0,075 mm (≈ 3 mil) | Región flexible de alta densidad |
| Tamaño mínimo del orificio/tamaño de la almohadilla | 0,10mm/0,35mm | Para microvías, agujeros pasantes, etc. |
| Espesor máximo de cobre | 4 oz (parte rígida) | Para corrientes fuertes de sección rígida |
| Cobre flexible (parte flexible) | 0,5 – 2 onzas | Cobre más claro en el área flexible. |
| Opciones de acabado superficial | ENIG, inmersión Ag, OSP, HASL, etc. | Tanto para secciones rígidas como flexibles. |
| Adhesión y laminación | Preparación especial para la adhesión (plasma, óxido marrón) | Para garantizar la unión flexible-rígida |
Excelente en condiciones de alta vibración, golpes y espacios reducidos (por ejemplo, dispositivos aeroespaciales y médicos)
Reduce/elimina conectores y cableado entre placas.
Simplifica el montaje integrando funciones rígidas y flexibles en una sola pieza
Permite plegado de circuitos 3D o estructura multiplano.
Mayor complejidad de fabricación, mayor riesgo de rendimiento
Requiere un diseño cuidadoso, especialmente en las zonas flexibles (radio de curvatura, alivio de tensión)
El costo por placa es mayor, pero el costo del sistema puede reducirse debido a menos conectores, cables y pasos de ensamblaje.
P1: ¿Qué grosor debe tener una PCB para mi aplicación?
R1: El espesor de la PCB depende de limitaciones mecánicas, térmicas y de espacio. Los tableros rígidos FR4 típicos varían de 0,4 mm a 3,2 mm. En diseños rígido-flexibles, el espesor combinado suele estar entre 0,25 mm y 6,0 mm. Cuanto más delgada es la tabla, mayor es la flexibilidad, pero la estabilidad mecánica disminuye.
P2: ¿Por qué elegir tableros rígidos-flexibles en lugar de tableros rígidos y flexibles separados?
A2: Rigid-flex reduce los conectores, el cableado y los pasos de montaje; mejora la confiabilidad bajo vibraciones y permite un plegado compacto en 3D. Integra zonas de montaje rígidas y secciones flexibles en una sola placa.
P3: ¿Qué propiedades eléctricas del FR4 afectan más la integridad de la señal?
A3: La constante dieléctrica (Dk) afecta la impedancia y la velocidad de propagación; el factor de disipación (Df) afecta la pérdida de señal, especialmente a alta frecuencia; El espesor del cobre y la geometría de las trazas también desempeñan papeles críticos.
Enfanyway, nos especializamos en el diseño y fabricación de soluciones de placas de circuito impreso de alto rendimiento adaptadas a aplicaciones rigurosas. Ya sea que necesite PCB rígidos FR4 estándar o placas Rigid-Flex complejas, nuestro equipo de ingeniería aplica décadas de experiencia para optimizar el diseño, el apilamiento, la selección de materiales y la estrategia de fabricación.
Cumplimos con estrictos estándares de calidad y confiabilidad, cumplimos con las pautas de IPC y admitimos procesos avanzados como HDI, microvía e impedancia controlada. Nuestra ventaja competitiva radica en equilibrar el costo, el rendimiento y la capacidad avanzada para las necesidades de su producto.
Si está explorando si utilizar FR4 o rígido-flexible en su próximo diseño, o necesita crear un prototipo o escalar la producción, Fanyway está listo para ayudarlo.Contáctenoshoy para discutir los requisitos de su proyecto y obtener una cotización.
