Las placas de circuito impreso de interconexión de alta densidad (HDI) (PCB) se han convertido en una piedra angular en la electrónica moderna, especialmente en aplicaciones donde la compacidad, el alto rendimiento y la confiabilidad son críticos. Desde teléfonos inteligentes y tabletas hasta dispositivos electrónicos y dispositivos médicos aeroespaciales, los PCB HDI ofrecen ventajas únicas sobre las placas de circuito impresos convencionales.

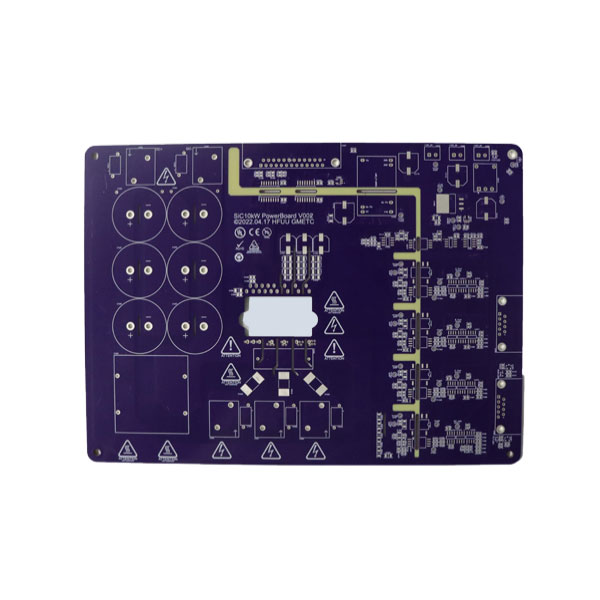

Los PCB de HDI son placas de circuito impreso avanzado que cuentan con una mayor densidad de cableado por unidad de área que los PCB tradicionales. A diferencia de los PCB estándar, que pueden tener una tecnología simple a través de los agujeros y trazas más grandes, los PCB HDI utilizan microvias, vías ciegos y vías enterrados para crear interconexiones altamente eficientes.
Las características clave que distinguen los PCB HDI incluyen:
Microvias: VIA extremadamente pequeñas, típicamente de menos de 150 micras de diámetro, que conectan diferentes capas sin tomar espacio excesivo.
VIA ciegas y enterradas: los vías ciegos conectan capas externas a las capas internas, mientras que las vías enterradas interconectan capas internas sin alcanzar la superficie.
Alta densidad de cableado: más interconexiones por unidad de área permiten diseños compactos y una mejor integridad de la señal.
Patrones de línea fina/espacio: líneas tan estrechas como 3 mils y espaciamiento tan bajo como 3 mils permiten más opciones de enrutamiento en un espacio limitado.
Estas características permiten a los PCB de HDI admitir la transmisión de señal de alta velocidad y reducir los efectos parásitos, lo que las hace ideales para aplicaciones donde el rendimiento no puede comprometerse.
A continuación se muestra un resumen profesional de las especificaciones técnicas de HDI PCB para referencia rápida:
| Parámetro | Valor / rango típico | Descripción |
|---|---|---|
| Material de sustrato | FR4, Rogers, PTFE | Determina el rendimiento térmico y la integridad de la señal |
| Capas | 4–20 capas | El número de capas se puede personalizar en función de la aplicación |
| Diámetro de microvia | 0.10–0.15 mm | Pequeño Via para reducir el uso del espacio y mantener una alta densidad |
| Via tipo | Ciego, enterrado, a través de | Conecta capas de manera eficiente sin aumentar el tamaño de la placa |
| Ancho de línea / espacio | 3–5 mil | Capacidad de línea fina para enrutamiento denso |
| Espesor de cobre | 0.5–3 oz/ft² | Admite una gestión de alta corriente y térmica |
| Acabado superficial | Enig, Hasl, OSP | Asegura la capacidad de soldadura y la confiabilidad a largo plazo |
| Min Board Grosor | 0.4–1.6 mm | Permite diseños más delgados para dispositivos compactos |
| Integridad de señal | Impedancia controlada disponible | Crítico para aplicaciones digitales y de RF de alta velocidad |
| Rendimiento térmico | TG 130–180 ° C, FR4 específico de HDI | Asegura la estabilidad bajo estrés térmico alto |
A medida que los dispositivos se reducen en tamaño pero exigen una mayor potencia de procesamiento, la necesidad de tecnologías de interconexión avanzadas como HDI se vuelve más apremiante. Los PCB estándar a menudo enfrentan limitaciones en el enrutamiento y la integridad de la señal, lo que los hace menos adecuados para dispositivos con funcionalidad compleja. Los PCB de HDI abordan estos desafíos de varias maneras:
Rendimiento de la señal mejorada: las rutas de señal más cortas y directas reducen la inductancia y la capacitancia, lo que minimiza la pérdida de señal y la diafonía.
Diseño compacto: con mayor densidad de cableado y microvias, los PCB HDI permiten dispositivos más pequeños sin sacrificar la funcionalidad.
Confiabilidad mejorada: menos capas de enrutamiento y mejor gestión térmica disminuyen el riesgo de falla bajo operaciones de alta frecuencia.
Eficiencia de costo para la producción de alto volumen: a pesar de los costos de fabricación iniciales, los PCB HDI reducen la necesidad de múltiples PCB en un solo dispositivo, simplificando el ensamblaje y reducen los costos generales.
Soporte para componentes avanzados: la tecnología HDI es esencial para montar componentes de alto contenido de pines como BGA (matriz de cuadrícula de bola), CSP (paquete de escala de chips) y otros IC de lanzamiento fino.
La rápida evolución de los teléfonos inteligentes, los dispositivos portátiles, la electrónica automotriz e instrumentación médica ha convertido a los PCB HDI en una opción crítica para los fabricantes que buscan rendimiento sin aumentar el tamaño del dispositivo.
La producción de PCB HDI implica técnicas avanzadas de fabricación que requieren un control preciso sobre materiales, procesos y garantía de calidad. Los pasos clave en la fabricación de PCB HDI incluyen:
Selección de material: los sustratos con alta estabilidad térmica y baja pérdida dieléctrica se eligen en función de los requisitos de aplicación. Los materiales comunes incluyen High-TG FR4, Rogers y Laminados PTFE.
Proceso de laminación: múltiples capas se laminan juntas utilizando alta presión y temperatura para garantizar una adhesión perfecta y aislamiento eléctrico.
Driminición de microvia: la perforación láser se usa comúnmente para microvias, lo que permite diámetros tan pequeños como 0.10 mm. Este paso requiere una precisión extrema para evitar la desalineación o el daño.
El revestimiento de cobre: el cobre se electroplica para llenar las vías y formar rutas conductoras. El grosor se controla cuidadosamente para soportar la capacidad de carga actual.
Patrón: la fotolitografía avanzada define patrones de línea fina/espacio, asegurando un enrutamiento preciso y denso.
Acabado de superficie: los acabados ENOG, OSP o HASL se aplican para garantizar la capacidad de soldadura y la confiabilidad a largo plazo.
Pruebas eléctricas: cada placa se somete a pruebas rigurosas de continuidad, impedancia y pantalones cortos para garantizar el cumplimiento de las especificaciones de diseño.
La combinación de estos procesos asegura que los PCB de HDI puedan admitir de manera confiable señales de alta velocidad, componentes de alta densidad y condiciones térmicas exigentes.
P1: ¿Qué aplicaciones se benefician más a los PCB de HDI?
A1: los PCB de HDI son ideales para dispositivos de alto rendimiento donde las restricciones de espacio y la integridad de la señal son críticos. Esto incluye teléfonos inteligentes, tabletas, electrónica portátil, dispositivos médicos, equipos aeroespaciales, electrónica automotriz y hardware de red de alta velocidad. Su capacidad para manejar componentes de lanzamiento fino y interconexiones complejas los hace superiores en tales escenarios.
P2: ¿Cómo se compara la fiabilidad de PCB HDI con los PCB convencionales?
A2: los PCB de HDI proporcionan una confiabilidad mejorada debido a rutas de interconexión más cortas, pérdida de señal reducida, mejor rendimiento térmico y menos puntos de soldadura en ensamblajes de alta densidad. Estos factores reducen el riesgo de falla eléctrica, degradación de la señal y estrés térmico, lo que hace que los PCB de HDI sean adecuados para aplicaciones de misión crítica donde los PCB convencionales pueden fallar.
EnVentana, HDI PCB Manufacturing está alineado con los estándares líderes en la industria y un estricto control de calidad. Fanway se especializa en PCB de alta densidad de múltiples capas que combinan rendimiento, durabilidad y escalabilidad para la producción de prototipos y en masa. Los diferenciadores clave de los PCB HDI de Fanway incluyen:
Personalización: recuento de capa personalizada, material de sustrato y especificaciones de línea/espacio para cumplir con los requisitos específicos del proyecto.
Capacidades de fabricación avanzada: microvias perforadas con láser, patrones de línea fina y opciones de impedancia controlada.
Turnarround Rapid: los procesos de producción simplificados permiten prototipos rápidos y entrega oportuna para proyectos críticos del mercado.
Garantía de calidad: cada placa se somete a pruebas eléctricas, inspección óptica y verificación funcional para garantizar cero defectos.
Soporte técnico: Fanway proporciona una consulta técnica integral para optimizar los diseños para la fabricación, el rendimiento y la eficiencia rentable.
Para las empresas que buscan integrar PCB HDI de alto rendimiento en sus productos, Fanway ofrece soluciones confiables que mantienen la excelencia desde la creación de prototipos hasta la fabricación a gran escala.
ContáctenosHoy para explorar soluciones personalizadas de HDI PCB y elevar los diseños de sus productos al siguiente nivel.
-
