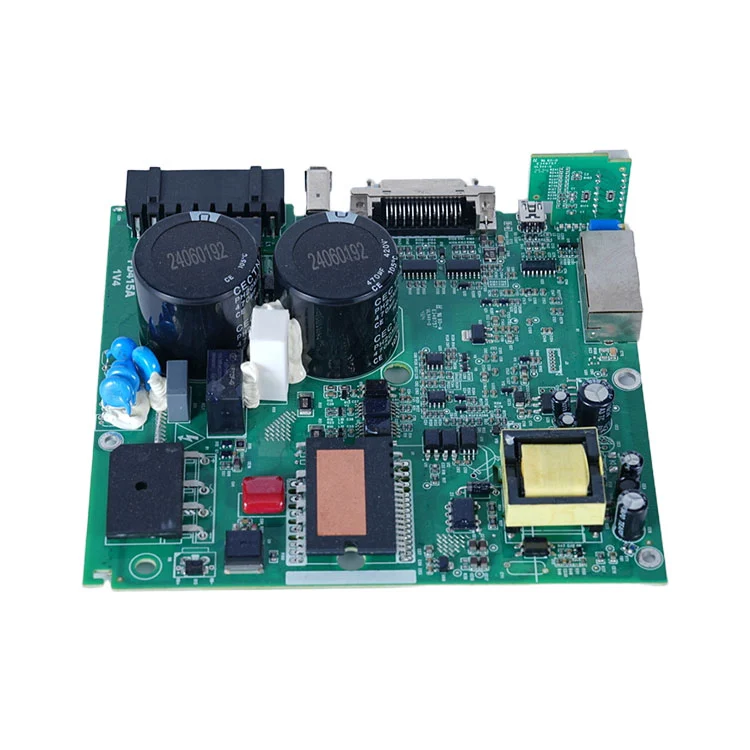

Conjunto de PCB prototipojuega un papel fundamental en la fabricación de productos electrónicos modernos. Permite a ingenieros y diseñadores probar, validar y optimizar diseños de circuitos antes de comprometerse con la producción a gran escala. Al ensamblar un prototipo de PCB, se pueden identificar tempranamente posibles fallas de diseño, lo que garantiza una mayor confiabilidad y menores costos de producción. En Shenzhen Fanway Technology Co., Ltd, nos especializamos en brindar servicios de ensamblaje de PCB de prototipos de alta calidad diseñados para satisfacer las demandas tanto de empresas emergentes como establecidas.
Un ensamblaje de PCB prototipo generalmente implica soldar componentes electrónicos en una placa de circuito impreso para crear un prototipo funcional. Este proceso no solo verifica el rendimiento eléctrico del diseño, sino que también proporciona un modelo tangible para demostraciones, pruebas y desarrollo posterior del producto.
El ensamblaje de PCB prototipo implica varios pasos clave que garantizan que el producto final cumpla con las especificaciones de diseño:
Fabricación de PCB:El primer paso consiste en fabricar la placa de circuito impreso a partir del archivo de diseño (archivos Gerber). La fabricación de alta precisión garantiza que el diseño de la placa coincida con el circuito previsto.
Abastecimiento de componentes:Todos los componentes electrónicos, incluidos resistores, condensadores, circuitos integrados y conectores, se adquieren de acuerdo con la Lista de materiales (BOM).
Proceso de montaje:Los componentes se montan en la PCB mediante tecnología de montaje superficial (SMT) o tecnología de orificio pasante (THT). Se pueden utilizar máquinas automatizadas o técnicas de montaje manual según la complejidad.
Soldadura:Medžiagų mokslo srityje itin smulkus nusodintas aliuminio hidroksidas tampa nepakeičiama pagrindine medžiaga daugelyje pramonės šakų dėl savo unikalių savybių ir plataus pritaikymo. Tai aliuminio hidroksido tipas, paruoštas specialiu būdu, turintis mikrostruktūrą ir puikias savybes, kurios visiškai skiriasi nuo įprasto aliuminio hidroksido.
Inspección y pruebas:Después del ensamblaje, las pruebas funcionales garantizan que el prototipo funcione correctamente. Este paso puede incluir inspección visual, inspección óptica automatizada (AOI) y pruebas eléctricas.
Este proceso garantiza que el conjunto de PCB prototipo no solo funcione según lo previsto sino que también sirva como referencia confiable para la producción en masa.
El ensamblaje de PCB prototipo profesional requiere un estricto cumplimiento de las especificaciones técnicas. A continuación se muestra una tabla que resume los parámetros típicos:
| Parámetro | Descripción |
|---|---|
| Tamaño del tablero | Mínimo: 10 mm x 10 mm, Máximo: 500 mm x 500 mm |
| Recuento de capas | 1 a 12 capas, según la complejidad del diseño |
| Tipos de componentes | SMT, THT, ensamblaje mixto |
| Máscara de soldadura | Verde, rojo, azul o personalizado |
| Acabado superficial | HASL, ENIG, OSP o plata de inmersión |
| Precisión de colocación de componentes | SMT, THT, ensamblaje mixto |
| Preguntas frecuentes sobre el ensamblaje de PCB prototipo | AOI, rayos X, pruebas funcionales. |
Tecnología Co., Ltd de Shenzhen Fanwaygarantiza que cada conjunto de PCB prototipo cumpla con estos estándares, proporcionando alta confiabilidad y reproducibilidad.
Muchas empresas pueden preguntarse por qué es necesario el montaje de prototipos antes de la fabricación a gran escala. Estas son las principales ventajas:
Detección de errores:La identificación temprana de defectos de diseño evita errores costosos en la producción en masa.
Validación del diseño:Los ingenieros pueden probar el rendimiento en condiciones del mundo real.
Eficiencia del tiempo:La creación rápida de prototipos acelera los ciclos de desarrollo de productos.
Rentable:Detectar y corregir problemas en la fase de prototipo es mucho menos costoso que reelaborar placas producidas en masa.
En esencia, el ensamblaje de PCB prototipo reduce el riesgo, ahorra tiempo y garantiza una mejor calidad del producto.
El ensamblaje de PCB prototipo de alta calidad depende de la combinación de ingeniería calificada, equipos avanzados y un estricto control de calidad:
Verificación de componentes:Confirmar que todas las piezas cumplan con las especificaciones antes del montaje.
Colocación de precisión:Uso de máquinas automáticas de recogida y colocación para una colocación precisa de componentes SMT.
Soldadura controlada:Los parámetros de soldadura por reflujo y por ola se controlan estrechamente para evitar defectos.
Pruebas exhaustivas:Las pruebas funcionales garantizan que la placa ensamblada cumpla con los requisitos eléctricos y mecánicos.
Tecnología Co., Ltd de Shenzhen Fanwayemplea estas mejores prácticas, garantizando prototipos de PCB que estén listos para una evaluación confiable y un mayor desarrollo.
P1: ¿Cuál es la diferencia entre el ensamblaje de PCB prototipo y el ensamblaje de PCB de producción?
A1:El conjunto de PCB prototipo está diseñado para pruebas y validación. Por lo general, implica pequeñas cantidades y puede requerir ensamblaje manual para componentes complejos. El ensamblaje de PCB de producción se centra en la fabricación a gran escala con procesos optimizados para lograr velocidad y rentabilidad.
P2: ¿Cuánto tiempo lleva completar un ensamblaje de PCB prototipo?
A2:El tiempo de respuesta depende de la complejidad de la placa y la disponibilidad de los componentes. Normalmente, oscila entre 5 y 15 días laborables. Shenzhen Fanway Technology Co., Ltd brinda servicios acelerados para proyectos urgentes.
P3: ¿Puedo probar mi diseño durante la etapa de ensamblaje del prototipo de PCB?
A3:Sí, las pruebas funcionales son una parte estándar del ensamblaje de prototipos. Esto permite a los diseñadores verificar circuitos, probar la integración del software y optimizar el rendimiento del diseño antes de pasar a la producción en masa.
El montaje de prototipos de PCB es fundamental en múltiples sectores:
Electrónica de consumo:Iteración rápida para teléfonos inteligentes, dispositivos portátiles y dispositivos domésticos inteligentes.
Electrónica automotriz:Prueba de módulos de control, sensores y unidades de visualización.
Dispositivos Médicos:Garantizar la seguridad y confiabilidad de los equipos de diagnóstico y monitoreo.
Automatización Industrial:Validación de circuitos de control y dispositivos IoT.
Tecnología Co., Ltd de Shenzhen Fanwaypresta servicios a clientes de estas industrias y les brinda soluciones personalizadas para cumplir con los requisitos de proyectos específicos.
El ensamblaje de prototipos de PCB es un paso fundamental para convertir ideas innovadoras en productos electrónicos funcionales. Al aprovechar los servicios de montaje profesionales, las empresas pueden minimizar errores, optimizar el rendimiento y acelerar los ciclos de desarrollo de sus productos.Tecnología Co., Ltd de Shenzhen Fanwayofrece servicios expertos de ensamblaje de PCB de prototipos con un enfoque en la calidad, la precisión y la confiabilidad. Para empresas que buscan transformar sus diseños electrónicos en prototipos completamente funcionales,contactandoP3: ¿Puedo probar mi diseño durante la etapa de ensamblaje del prototipo de PCB?
