¿Por qué elegir HDI PCB como habilitador de electrónica miniaturizada de alto rendimiento?

2026-07-03 0 Déjame un mensaje

El impulso incesante hacia dispositivos electrónicos más pequeños, más rápidos y más potentes ha impulsado una innovación significativa en la tecnología de placas de circuito impreso. Los PCB de interconexión de alta densidad (HDI) se han convertido en la base de la electrónica más avanzada de la actualidad, desde teléfonos inteligentes y dispositivos portátiles hasta sistemas de seguridad para automóviles e implantes médicos. Examinamos lo que hacePCB HDIQué se diferencia de las placas convencionales, las tecnologías clave involucradas y cómoFanwayLas capacidades de fabricación de respaldan la producción de estas placas complejas y de alta confiabilidad. Exploramos las consideraciones de diseño, la elección de materiales y los estándares de calidad que definen la fabricación HDI moderna.

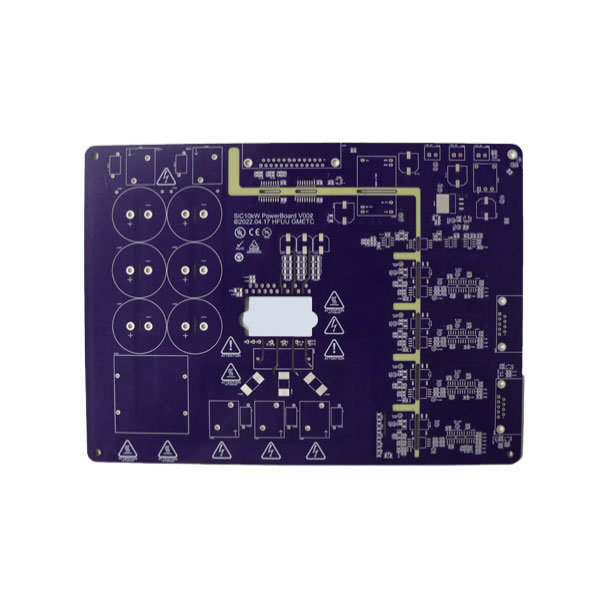

HDI PCB

La evolución de la tecnología PCB

La placa de circuito impreso es la base de casi todos los dispositivos electrónicos. A medida que los dispositivos se han vuelto más potentes y compactos, las demandas impuestas a las PCB han aumentado dramáticamente. Los PCB estándar con componentes con orificios pasantes y pistas más anchas ya no son suficientes para muchas aplicaciones modernas. La necesidad de una mayor densidad de componentes, velocidades de señal más rápidas y factores de forma reducidos ha impulsado la adopción de la tecnología de interconexión de alta densidad.

Los PCB HDI logran una mayor densidad de cableado por unidad de área a través de una combinación de líneas y espacios más finos, vías más pequeñas y mayores densidades de terminales de conexión. Estas placas permiten la integración de más funciones en espacios más pequeños, un requisito para aplicaciones que van desde infraestructura de comunicaciones 5G hasta equipos de diagnóstico médico y sistemas avanzados de asistencia al conductor en vehículos.

Tecnología de pasarelaes un proveedor de servicios de fabricación electrónica con sede en China con más de 12 años de experiencia en fabricación, montaje y pruebas de PCB. La empresa ofrece soluciones de extremo a extremo, desde el diseño y el diseño de PCB hasta la entrega del producto terminado. Este artículo proporciona una mirada objetiva a la tecnología de PCB HDI, los procesos de fabricación involucrados y las capacidades que hacen de Fanway un socio para clientes que requieren soluciones de interconexión de alta densidad.


¿Qué hace que la PCB HDI sea diferente?

Los PCB HDI se distinguen de los PCB convencionales por varias características clave que permiten una mayor densidad de componentes y un mejor rendimiento eléctrico.

Anchos y espacios de trazo más finos

Los tableros HDI pueden lograr anchos de trazo y espacios tan pequeños como 2,5 mil (0,0635 mm) o incluso menos. Esto permite un mayor enrutamiento en un área determinada, lo que hace posible conectar componentes con un alto número de pines como BGA (Ball Grid Arrays) sin requerir múltiples capas o placas de gran tamaño.

Microvías

A diferencia de las vías tradicionales de orificio pasante que atraviesan todo el espesor de la placa, las microvías son vías de diámetro pequeño (normalmente menos de 150 μm) que conectan capas adyacentes. El tamaño más pequeño permite más vías en un área determinada y reduce el espacio consumido por la propia vía.

Vías ciegas y enterradas

Las vías ciegas conectan una capa exterior con una capa interior sin penetrar todo el tablero. Las vías enterradas conectan las capas internas sin llegar a las superficies exteriores. Estos tipos de vía permiten interconexiones más complejas sin consumir espacio en las capas exteriores.

Materiales dieléctricos más finos

Las capas aislantes entre las capas de cobre son más delgadas en las placas HDI, lo que contribuye a reducir el espesor general de la placa y mejorar la integridad de la señal a través de rutas de señal más cortas.

Estas características en conjunto permiten una reducción significativa del tamaño de la placa (a veces hasta un 60 % en comparación con los diseños convencionales) al tiempo que mantienen o mejoran el rendimiento eléctrico.


Clasificación de PCB HDI y niveles de complejidad

No todas las placas HDI son iguales. La complejidad de un diseño HDI generalmente se clasifica según la cantidad de capas de acumulación y las estructuras de vía involucradas.

Clase Estructura Complejidad Aplicaciones típicas
IDH Clase 1 1+N+1 Bajo Electrónica de consumo básica, dispositivos simples.
IDH Clase 2 2+N+2 Medio Electrónica de consumo avanzada, infoentretenimiento automotriz
IDH Clase 3 3+N+3 Alto Dispositivos de alto rendimiento, infraestructura 5G, sistemas de IA
IDH Clase 4 4+N+4 Extremadamente alto Aplicaciones de vanguardia, embalaje de semiconductores

La "N" en la notación estructural representa el número de capas centrales. Los tableros de mayor complejidad requieren procesos de fabricación más sofisticados y un control de proceso más estricto.


Capacidades clave de fabricación paraPCB HDI

Fanwayha desarrollado capacidades de fabricación para soportar una amplia gama de requisitos de PCB HDI. La siguiente tabla resume las capacidades clave disponibles.

Capacidad Rango
Recuento de capas 1 – 108 capas
Grosor del tablero terminado 0,2 mm – 10,0 mm
Tamaño máximo del panel 610 milímetros × 1200 milímetros
Espesor de cobre terminado 0,5 onzas – 12 onzas
Ancho/espacio mínimo de línea 2,5 mil / 2,5 mil
Tamaño mínimo del orificio terminado 0,1mm
Relación de aspecto máxima 25:1
Tolerancia de control de impedancia ±10%

La empresa también ofrece una gama de acabados de superficie que incluyen HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP y Gold Fingers, lo que permite a los clientes seleccionar el acabado adecuado para su aplicación específica y sus requisitos medioambientales.


Estándares de Calidad y Certificación

Los PCB HDI se utilizan normalmente en aplicaciones donde la confiabilidad es crítica.Fanwaymantiene varias certificaciones de calidad que reflejan su compromiso de cumplir con los estándares internacionales.

Norma Norma ISO 9001:2015– Certificación del sistema de gestión de calidad.

IATF 16949:2016– Estándar de gestión de calidad de la industria automotriz.

ISO 13485:2016– Certificación del sistema de gestión de calidad de dispositivos médicos.

La empresa también cumple con los estándares IPC, incluido el IPC-A-600G para la aceptabilidad de placas impresas y el IPC-6012 para la especificación de rendimiento de PCB rígidos. La producción de PCB HDI está disponible según los estándares IPC Clase 2 y Clase 3, donde la Clase 3 representa el nivel más alto para aplicaciones de misión crítica.

El cumplimiento medioambiental incluye la certificación de seguridad UL, el cumplimiento de RoHS para restricción de sustancias peligrosas y el cumplimiento de sustancias químicas REACH.


Preguntas frecuentes

P: ¿Cuál es la diferencia entre una PCB estándar y una PCB HDI?

R: Los PCB HDI presentan anchos de traza más finos (hasta 2,5 mil), vías más pequeñas (microvías inferiores a 150 μm) y mayor densidad de placa de conexión. Permiten diseños más compactos con mejor integridad de señal en comparación con las PCB estándar.

P: ¿Qué son las microvías y por qué son importantes?

R: Las microvías son vías de pequeño diámetro, normalmente menos de 150 μm, que conectan capas adyacentes. Su tamaño más pequeño permite una mayor densidad de enrutamiento y reduce el espacio consumido por la estructura de la vía.

P: ¿Cuál es el número máximo de capas que Fanway puede producir para PCB HDI?

R: Fanway puede producir PCB HDI con hasta 108 capas, según los requisitos de diseño y la selección de materiales.

P: ¿Qué certificaciones tiene Fanway para la producción de PCB HDI?

R: Fanway cuenta con las certificaciones ISO 9001:2015, IATF 16949:2016 e ISO 13485:2016. La empresa también cumple con los estándares IPC y mantiene el cumplimiento de UL, RoHS y REACH.

P: ¿Qué acabados de superficie están disponibles para las PCB HDI?

R: Los acabados disponibles incluyen HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP y dedos dorados. La elección depende de los requisitos de soldadura de la aplicación y de las condiciones ambientales.


Conclusión

PCB HDILa tecnología se ha vuelto esencial para los dispositivos electrónicos modernos que requieren una mayor funcionalidad en factores de forma más pequeños. La combinación de trazas más finas, microvías y materiales avanzados permite diseños que no serían posibles con la tecnología de PCB convencional.

Fanway ofrece un conjunto completo de capacidades de fabricación de PCB HDI, con recuentos de capas de hasta 108, anchos de traza mínimos de 2,5 mil y compatibilidad con una variedad de materiales de alta frecuencia y alta velocidad. Las certificaciones de calidad de la empresa, incluidas ISO 9001, IATF 16949 e ISO 13485, reflejan su compromiso de cumplir con los requisitos de aplicaciones automotrices, médicas y otras aplicaciones exigentes.

Con opciones rápidas de creación de prototipos y análisis DFM gratuito, Fanway brinda soporte práctico a los clientes que desarrollan nuevos diseños HDI. Si está buscando un socio confiable para su proyecto, lo invitamos acontactoFanwayhoy. El equipo técnico puede brindarle orientación sobre diseño, recomendaciones de materiales y precios competitivos adaptados a sus requisitos específicos. Comuníquese a través del sitio web de la empresa o por correo electrónico para iniciar la conversación.
