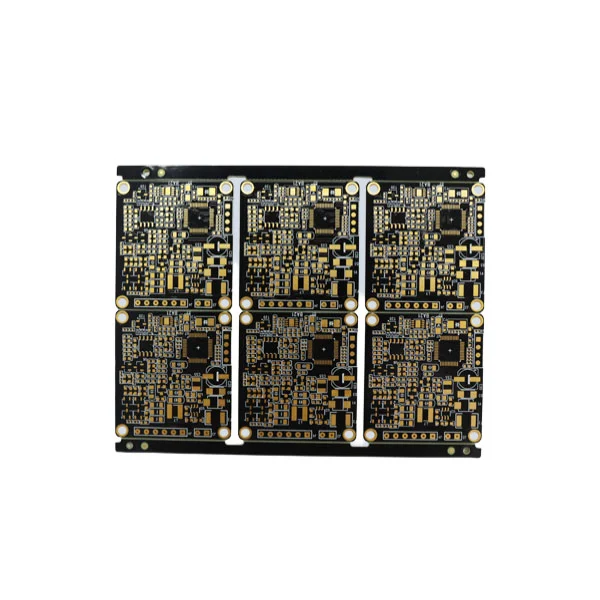

La mayoría de los ingenieros y fabricantes electrónicos luchan por equilibrar el costo, la resistencia a las llamas y la compatibilidad multicapa al seleccionar sustratos de PCB.PCB FR4, el material principal de la placa de circuito de epoxi de fibra de vidrio con grado retardante de llama UL94 V-0, resuelve estos problemas a la perfección.Tecnología de pasarela, fabricante profesional de EMS y PCB desde hace 12 años, suministros personalizablesPCB FR4cubriendo tableros de una cara hasta 108 capas, con completas certificaciones ISO, IATF y médicas.
PCB FR4se refiere a la placa de circuito impreso retardante de llama Grado 4, fabricada con tela tejida de fibra de vidrio impregnada con resina epoxi resistente al fuego, alcanzando el estándar de seguridad autoextinguible UL94 V-0.Fanway PCB FR4admite personalización flexible en capas, espesor, peso de cobre y acabado de superficie, compatible con la tecnología HDI ciega/enterrada.Fanwayintegra diseño de PCB, fabricación, ensamblaje SMT y pruebas completas, brindando una ventanilla únicaPCB FR4Soluciones desde el prototipo hasta la producción en masa para todos los segmentos electrónicos.
| Elemento de parámetro | Gama estándar específica |
| Recuento máximo de capas | Hasta 108 capas |
| Grosor del tablero terminado | 0,2 mm – 10,0 mm |
| Tamaño máximo del panel de producción | 610 mm * 1200 mm |
| Opciones de espesor de cobre | 0,5 onzas ~ 12 onzas |
| Ancho/espaciado mínimo de línea | 2,5 mil / 2,5 mil |
| Tamaño de orificio terminado más pequeño | 0,1 mm |
| Relación de aspecto máxima | 25:1 |
| Tolerancia de control de impedancia | ±10% |
| Acabados de superficie disponibles | HASL(LF), ENIG, inmersión en estaño/plata, dedo dorado, OSP, chapado en oro duro |
| Grados de material FR4 opcionales | TG150, TG170, FR4 sin halógenos |
| Material de alta frecuencia coincidente | Apilamiento híbrido Rogers, Arlon y Taconic |
La certificación UL94 V-0 garantiza que la placa se autoextingue después de un cortocircuito o calentamiento a alta temperatura, lo que reduce el riesgo de incendio en equipos automotrices, médicos y de electrónica de potencia.
Admite diseños de una/doble/multicapa, vía ciega HDI y de cobre grueso; compatible con tableros de 0,4 mm de espesor a 3,2 mm de espesor para diversas demandas de miniaturización de productos.
Baja pérdida dieléctrica, excelente aislamiento y rendimiento antihumedad; La base dura de fibra de vidrio resiste la flexión y la deformación durante la producción y el funcionamiento del equipo a largo plazo.
Las variantes FR4 estándar, de alta Tg y sin halógenos son opcionales y coinciden con los procesos de soldadura sin plomo y las normas de cumplimiento de exportaciones ambientales como RoHS y REACH.
Costo de materia prima equilibrado en comparación con Rogers o sustratos cerámicos;Fanwayoptimiza el diseño de apilamiento para usar FR4 para áreas de señal comunes y materiales de alta frecuencia solo para piezas de RF para reducir el presupuesto general del proyecto.
Tecnología de pasarelaposee más de 12 años de experiencia en fabricación electrónica, cadena industrial EMS completa desde el diseño de PCB hasta el ensamblaje de cajas:
1. Equipo de producción completo
Equipado con líneas SMT automáticas, rayos X 3D, AOI, SPI, soldadura por ola, estación de retrabajo BGA y máquinas de prueba completamente funcionales paraPCB FR4inspección.
2. Sistema de certificación estricto
Posee ISO9001:2015, estándar automotriz IATF16949, certificación de dispositivos médicos ISO13485, cumplimiento de fabricación con UL, RoHS, REACH e IPC.
3. Control de calidad de ciclo completo
Análisis de preproducción sin DFM, inspección del material entrante, escaneo completo de rayos X/AOI en proceso, prueba eléctrica de sonda voladora terminada para reducir la tasa de retrabajo.
4. Horario de entrega flexible
Se aceptan un servicio de prototipo rápido de 72 horas, un plazo de producción a granel de 5 a 7 días, lotes de prueba pequeños y pedidos en masa grandes.
5. Equipo profesional de I+D y posventa
Los ingenieros ofrecen optimización de diseño gratuita; Soporte técnico 24 horas al día, 7 días a la semana, garantía de 3 años para productos defectuosos de calidad.
• Electrónica automotriz: tableros de control de automóviles, nuevos módulos de potencia de energía, PCB de sensores (placas FR4 certificadas por IATF)
• Dispositivos Médicos: Equipos de monitoreo, placas de circuitos de instrumentos de diagnóstico (ISO13485 libre de halógenos FR4)
• Electrónica de consumo: ordenadores portátiles, iluminación LED, paneles de control de electrodomésticos.
• Automatización Industrial: PLC, sensores, placas de circuitos FR4 de accionamiento de motor.
• Telecomunicaciones y 5G: tableros de control auxiliares de estación base, tableros RF híbridos FR4-Rogers
• Energías Renovables: Controlador solar, equipos de almacenamiento de energía PCBs
1. IDH de 6 capasPCB FR4para equipos fotoeléctricos LED, transmisión de señal estable para módulos de accionamiento de iluminación
2. Placa base para computadora portátil HDI FR4 de 8 capas, material de alta Tg que adapta la disipación de calor de la computadora portátil a largo plazo
3. PCB híbrido FR4 + Rogers de 14 capas para equipos de comunicación RF, equilibrio de costos y rendimiento de alta frecuencia
4. Persiana multicapa a través del tablero de control industrial FR4, diseño de cobre grueso para circuitos de potencia de alta corriente
FR4 significa retardante de llama Grado 4, todos los PCB Fanway FR4 pasan la certificación de resistencia a las llamas autoextinguible UL94 V-0.
Sí, los materiales TG150/TG170 y FR4 sin halógenos están disponibles para proyectos médicos y de producción sin plomo.
Fanway admite una entrega rápida de 72 horas para lotes pequeños de prototipos; la producción en masa demora entre 5 y 7 días hábiles.
Sí, ofrecemos una solución integral que incluye fabricación de PCB, soldadura SMT/DIP, pruebas funcionales y ensamblaje de cajas.
Se encuentran disponibles documentos de prueba y cumplimiento UL, RoHS, REACH, ISO9001, IATF16949, ISO13485.
Fanway fabrica tableros apilados híbridos que combinan FR4 y Rogers para reducir el costo total del material sin perder el rendimiento de RF.
PCB FR4sigue siendo la opción de sustrato más rentable y versátil para casi todos los proyectos de fabricación electrónica, ya que integra seguridad contra llamas, rendimiento estable y estructura personalizable. Apoyado porFanwayCon 12 años de experiencia en fabricación de PCB y EMS, líneas de producción completamente automáticas y certificaciones de exportación globales completas, podemos suministrar productos estándar y personalizados.PCB FR4prototipos y pedidos masivos para fabricantes de electrónica industrial, médica, de automoción y de telecomunicaciones. Si necesita hojas de especificaciones técnicas, evaluación gratuita de DFM y cotizaciones de fábrica a granel, no dude en contactarnos.contáctanos. Nuestro equipo profesional de ingeniería de PCB diseñaráPCB FR4Soluciones de apilamiento de acuerdo con el entorno de trabajo de su equipo y los requisitos de parámetros eléctricos.
