Tableros de circuito impreso(PCB) son la columna vertebral silenciosa de la electrónica actual. Ya sea en un teléfono inteligente, un sistema de control automotriz, un escáner médico o un módulo de navegación aeroespacial, los PCB proporcionan la base física y eléctrica que conecta todos los componentes. Comprender cómo funcionan comienza con el reconocimiento del cambio que trajeron a la tecnología. Antes de PCB, el cableado se realizó manualmente con conexiones punto a punto. Este método no solo era propenso a los errores sino también a la escalabilidad limitada. Los PCB resolvieron estos problemas al ofrecer estructuras estandarizadas y en capas que aseguran el diseño compacto, la confiabilidad y la eficiencia de producción en masa.
Entonces, ¿cómo funcionan exactamente? En su núcleo, los PCB tienen tres propósitos principales:
Soporte mecánico- Asegurar componentes en su lugar.
Conexiones eléctricas- Proporcionar vías conductoras para el flujo de corriente.
Integridad de señal- Asegurar que las señales electrónicas viajen con pérdida o interferencia mínima.

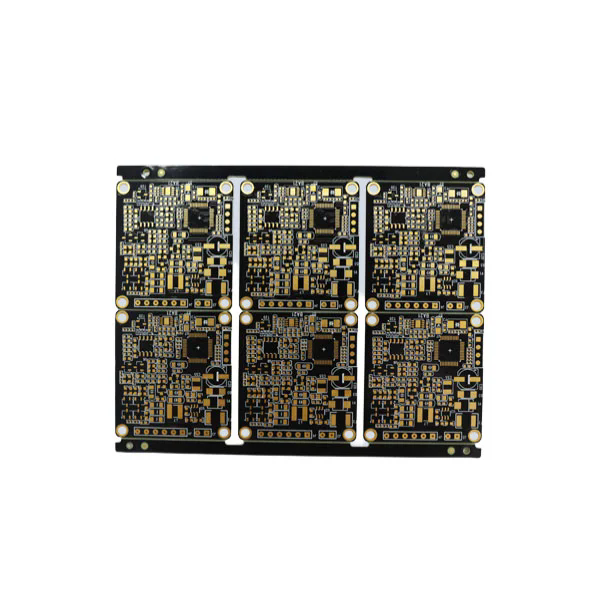

La construcción involucrasustratos, típicamente fibra de vidrio FR4 u otros materiales, que actúan como la capa aislante. Además de esto, las láminas de cobre están laminadas, grabadas en las vías y se plantean con acabados protectores. El resultado final es una placa meticulosamente diseñada donde se pueden montar resistencias, condensadores, microchips y conectores.
Los PCB pueden ser de una sola cara, a doble cara o multicapa dependiendo de la complejidad del diseño. Los PCB multicapa, a veces alcanzando más de 40 capas, son esenciales para equipos avanzados de computación y telecomunicaciones, donde la densidad de enrutamiento de señal es crítica. Ellos incorporanvías(interconexiones verticales) que permiten que las señales pasen a través de diferentes capas mientras mantienen la integridad del rendimiento.
La gestión del calor es otro papel crucial de los PCB. Al diseñar vías térmicas, disipadores de calor o vertidos especiales de cobre, los fabricantes se aseguran de que los componentes sensibles permanezcan a temperaturas de funcionamiento seguras. Sin tales consideraciones de diseño, el riesgo de falla del sistema aumenta significativamente.
Las industrias dependen de varios tipos de PCB adaptados a aplicaciones específicas. Comprender cómo funcionan estas variaciones proporciona información sobre por qué los PCB siguen siendo indispensables en la fabricación global de electrónica.
PCB de una sola cara: Estos son el tipo más simple, con pistas de cobre en solo un lado del tablero. Son rentables y ampliamente utilizados en calculadoras, radios y productos electrónicos de consumo simples.
PCB de doble cara: Con pistas de cobre en ambos lados, permiten diseños de circuitos más complejos. Los componentes se pueden montar en ambos lados, aumentando la densidad.
PCB múltiples: Compuesto por tres o más capas de cobre conductor, estas tablas manejan aplicaciones altamente complejas. Los teléfonos inteligentes, los dispositivos médicos avanzados y la electrónica aeroespacial a menudo confían en estos.
PCB rígidos: Construidos sobre sustratos sólidos, ofrecen estabilidad y durabilidad, lo que los hace comunes en la mayoría de los dispositivos electrónicos.
PCB flexibles: Construido con materiales flexibles como la poliimida, pueden torcerse y doblarse, ideal para wearables y electrónica compacta.
PCB de flexión rígida: Un híbrido que combina áreas rígidas y flexibles, ofreciendo estabilidad estructural y flexibilidad de diseño simultáneamente.
PCB de alta frecuencia: Hecho con materiales especializados, aseguran la precisión de la señal para aplicaciones como las telecomunicaciones y los sistemas de radar.
Para resaltar claramente los parámetros de productos profesionales, aquí hay una tabla de resumen:
| Parámetro | Rango/especificación típica | Ejemplo de aplicación |
|---|---|---|
| Material base | FR4, Poliimida, Cem-1, Rogers | Consumer Electronics, Automotive, RF Equipment |
| Espesor de cobre | 0.5 oz - 6 oz | Tableros de energía, control industrial |
| Recuento de capas | 1 - 40+ | De juguetes a supercomputadoras |
| Acabado superficial | Hasl, Enig, OSP, Inmersión de plata, estaño de inmersión | Mejora la capacidad de soldadura, resistencia a la corrosión |
| Ancho de traza mínimo/espaciado | 2 - 4 mils (diseños avanzados por debajo de 2 mils posibles) | Dispositivos de interconexión de alta densidad (HDI) |
| Temperatura de funcionamiento | -55 ° C a +150 ° C (diseños especiales de hasta 200 ° C +) | Control aeroespacial, militar e industrial |
| Constante dieléctrica (DK) | 2.2 - 4.5 dependiendo del material | Transmisión de señal de alta frecuencia |
| Conductividad térmica | 0.25 - 2.0 w/mk (dependiendo del sustrato) | Circuitos sensibles al calor |
Estos parámetros dictan el rendimiento, la durabilidad y la confiabilidad de cada PCB. Los fabricantes seleccionan cuidadosamente las especificaciones basadas en los requisitos de uso final. Por ejemplo, una PCB de ECU automotriz exige una mayor resistencia al calor y tolerancia a la vibración en comparación con una simple placa de iluminación LED del hogar.
La confiabilidad de una placa de circuito impreso no solo depende del diseño sino también de los procesos de fabricación precisos. Los PCB de alta calidad requieren una adherencia estricta a los estándares internacionales como IPC-A-600 (aceptabilidad de las placas impresas). El proceso generalmente incluye los siguientes pasos:
Diseño y diseño- Los ingenieros crean el esquema y lo traducen en archivos Gerber, que dictan patrones de cobre, agujeros de perforación y máscaras de soldadura.
Preparación del sustrato- FR4 o material elegido se corta y se lamina con papel de cobre.
Transferencia y grabado de imágenes- Los patrones de circuito se imprimen y el cobre no deseado está grabado, dejando las vías conductoras.
Perforación y enchapado- Los agujeros se perforan para VIA y cables de componentes, luego se plantean para garantizar la conductividad.
Aplicación de máscara de soldadura- Se aplica una capa de polímero protector, aislando trazas y evitando el puente de soldadura.
Acabado superficial- HASL (nivelación de soldadura de aire caliente), ENIG (oro de inmersión de níquel electroales) u otros acabados se aplican para mejorar la capacidad de soldadura.
Impresión de plisabra- Se agregan marcas de referencia, logotipos y etiquetas.
Prueba eléctrica-La sonda voladora o las pruebas basadas en el accesorio aseguran que todas las conexiones sean válidas y que no hay cortos ni circuitos abiertos.
Inspección final y embalaje- Las juntas son inspeccionadas, medidas y empaquetadas visualmente de acuerdo con los requisitos del cliente.
La fiabilidad se fortalece aún más por técnicas como:
Control de impedanciapara circuitos digitales de alta velocidad.
Almohadillas térmicaspara optimizar la soldadura.
Tecnología de microviapara PCBS HDI compactos.
Recubrimientos conformesPara la humedad y la resistencia al polvo.
Los fabricantes globales también implementansistemas de gestión de calidadcomo ISO 9001, ISO/TS 16949 (automotriz) y AS9100 (aeroespacial). Estos aseguran un rendimiento constante y el cumplimiento de las industrias exigentes.
El futuro de los PCB continúa evolucionando con tendencias tecnológicas rápidas. Aplicaciones emergentes en5G, dispositivos impulsados por IA, vehículos eléctricos e IoTTableros de demanda que son más delgados, más rápidos y más duraderos. Las innovaciones incluyen:
PCBS HDI (interconexión de alta densidad): Permitir más componentes en espacios más pequeños, habilitando teléfonos inteligentes y tecnología portátil.
Componentes incrustados: Integración de componentes pasivos y activos directamente dentro de las capas de PCB para ahorros de espacio.
PCBS de núcleo de metal: Uso de bases de aluminio o cobre para una disipación de calor mejorada en iluminación LED y electrónica de potencia.
Sustratos biodegradables: Respondiendo a las preocupaciones de sostenibilidad, los PCB ecológicos están ganando atención.
PCB impresos en 3D: Ofreciendo prototipos flexibles y geometrías personalizadas.
A medida que las industrias exigen frecuencias más altas, velocidades más rápidas y una mejor eficiencia energética, la tecnología PCB continúa adaptándose. La electrónica automotriz, por ejemplo, requiere cada vez más tableros capaces de resistir una alta vibración, rangos de temperatura amplios y control de interferencia electromagnética. Los dispositivos médicos dependen de PCB miniaturizados que mantengan una alta confiabilidad dentro de los equipos que salvan vidas. Las compañías de telecomunicaciones invierten en PCB de alta frecuencia para garantizar una pérdida de señal mínima en estaciones base 5G.
El impacto de estas innovaciones es profundo: mejor conectividad, transporte más seguro, atención médica avanzada y uso de energía más eficiente. En esencia, la evolución de las placas de circuitos impresos influye directamente en el futuro de la infraestructura de tecnología global.
P1: ¿Cuánto dura una placa de circuito impreso?
Una PCB de alta calidad puede durar entre 10 y 20 años, dependiendo de las condiciones de uso, la selección de materiales y la gestión térmica. Los PCB de grado industrial y aeroespacial, diseñados con especificaciones más estrictas, pueden durar aún más con el mantenimiento adecuado.
P2: ¿Cómo elijo el PCB adecuado para mi aplicación?
Elegir la PCB correcta implica evaluar el entorno operativo, los requisitos de energía, la velocidad de la señal y las limitaciones de diseño físico. Por ejemplo, los PCB flexibles son ideales para dispositivos portátiles, mientras que las tablas rígidas multicapa son mejores para los sistemas de procesamiento de datos de alta velocidad. La consultoría con un fabricante experimentado garantiza el material óptimo y las opciones de diseño.
Las placas de circuito impresas son la fuerza oculta detrás de la tecnología moderna, asegurando que los dispositivos sigan siendo funcionales, confiables y eficientes. Desde los diseños básicos de una sola capa de dispositivos de consumo hasta las sofisticadas estructuras multicapa en equipos aeroespaciales y médicos, los PCB continúan evolucionando y adaptándose a los nuevos desafíos.
