¿Por qué es crítico el ensamblaje de PCB profesional para el éxito de la fabricación electrónica?

Los principales titulares de noticias: tendencias en el ensamblaje de PCB

Permanecer informado sobre las últimas tendencias enEnsamblaje de PCBPuede ayudar a los fabricantes a adaptarse e innovar. Estos son algunos de los más buscados, para los titulares de noticias que reflejan las demandas actuales de la industria:

Estos titulares destacan el enfoque de la industria en la precisión, la eficiencia, la sostenibilidad y la adaptabilidad a las tecnologías emergentes, lo que demuestra que el ensamblaje profesional de PCB es mucho más que simplemente juntar componentes.

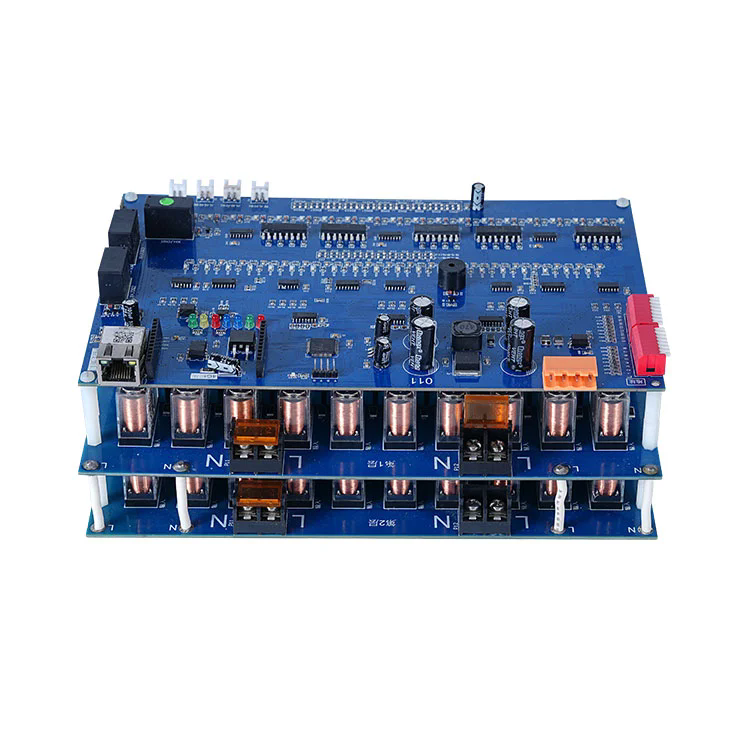

¿Qué es el ensamblaje de PCB?

El ensamblaje de PCB, a menudo abreviado como PCBA, es el proceso de montaje de componentes electrónicos en una placa de circuito impreso para crear un dispositivo electrónico funcional. La PCB en sí es una placa plana hecha de material no conductor, como fibra de vidrio, con vías conductoras (trazas) grabadas en su superficie. Estas trazas conectan los diversos componentes, permitiendo que fluya la corriente eléctrica y permitiendo que el dispositivo realice sus funciones previstas.

El proceso de ensamblaje de PCB sigue la fabricación de la PCB desnuda (conocida como fabricación de PCB) e implica varios pasos clave. Estos incluyen aplicación de pasta de soldadura, colocación de componentes, soldadura (ya sea soldado de olas o soldadura de reflujo), inspección y pruebas. Cada paso requiere precisión y atención al detalle para garantizar que los componentes estén correctamente posicionados, adjuntos de forma segura y funcionen según lo previsto.

Los servicios profesionales de ensamblaje de PCB aprovechan los equipos avanzados, como máquinas automatizadas de selección, impresoras de pasta de soldadura y sistemas de inspección óptica (AOI) automatizada, para lograr altos niveles de precisión y consistencia. Esto es especialmente importante a medida que los dispositivos electrónicos se vuelven cada vez más complejos, con componentes más pequeños y densidades de componentes más altas.

Por qué es importante el ensamblaje de PCB profesional

Garantizar la precisión y la precisión
Los dispositivos electrónicos modernos a menudo cuentan con componentes pequeños, como piezas de tecnología de montaje de superficie (SMT) con tamaños medidos en milímetros o incluso micrómetros. El ensamblaje manual de estos componentes no solo es tiempo, sino también propenso a errores, como la colocación incorrecta o el daño a los componentes. El ensamblaje de PCB profesional utiliza equipos automatizados que pueden colocar componentes con un alto grado de precisión, asegurando que cada parte esté posicionada exactamente donde debe estar. Esta precisión es crítica para mantener la integridad de las conexiones eléctricas y garantizar las funciones del dispositivo correctamente.
Cumplir con los estándares de calidad y confiabilidad
Los dispositivos electrónicos se utilizan en una amplia gama de aplicaciones, desde productos electrónicos de consumo hasta equipos médicos y sistemas aeroespaciales. En muchas de estas aplicaciones, la confiabilidad es primordial. Una PCB mal ensamblada puede conducir a fallas en el dispositivo, que pueden tener graves consecuencias, como pérdidas financieras, daños a la reputación o incluso riesgos de seguridad. Los proveedores profesionales de ensamblaje de PCB se adhieren a estrictos estándares de control de calidad, como ISO 9001, IPC - A - 610 (el estándar de la industria para la aceptabilidad del ensamblaje de PCB) e ISO 13485 (para la fabricación de dispositivos médicos). Estos estándares aseguran que el proceso de ensamblaje sea consistente, y el producto final cumple con los rigurosos requisitos de calidad y confiabilidad.
Optimización de costos y eficiencia
Si bien algunos fabricantes pueden considerar en el ensamblaje de PCB de la casa para ahorrar costos, los servicios profesionales a menudo ofrecen un mejor costo - efectividad a largo plazo. Los ensambladores profesionales tienen la experiencia, el equipo y las economías de escala para optimizar el proceso de ensamblaje, reducir los desechos y minimizar el riesgo de errores que pueden conducir a un reelaboración costosa. Además, pueden obtener componentes a precios competitivos, gracias a las relaciones establecidas con los proveedores. Esto permite a los fabricantes centrarse en sus competencias básicas, como el diseño de productos y el marketing, al tiempo que dejan la tarea compleja y especializada del ensamblaje de PCB a los expertos.
Adaptarse a los avances tecnológicos

La industria electrónica está en constante evolución, con nuevas tecnologías y tipos de componentes que surgen regularmente. Los proveedores profesionales de ensamblaje de PCB invierten en investigación y desarrollo para mantenerse al día con estos avances. Tienen el conocimiento y el equipo para manejar nuevas tecnologías, como el embalaje 3D IC, los PCB flexibles y los componentes de alta frecuencia, que requieren técnicas de ensamblaje especializadas. Al asociarse con un ensamblador profesional, los fabricantes pueden asegurarse de que sus productos se construyan utilizando los últimos métodos de ensamblaje, manteniéndolos competitivos en el mercado.

Cómo funciona el ensamblaje de PCB profesional

Aplicación de pasta de soldadura

El primer paso en el ensamblaje de PCB es aplicar la pasta de soldadura a la PCB. La pasta de soldadura es una mezcla de pequeñas partículas de soldadura y flujo, lo que ayuda a limpiar las superficies de metal y promover la soldadura. La pasta se aplica con una plantilla que coincida con el diseño de la PCB, asegurando que se deposite solo en las almohadillas donde se colocarán los componentes. Las impresoras de pasta de soldadura automatizadas usan presión y velocidad precisas para garantizar una aplicación uniforme de la pasta, lo cual es fundamental para garantizar buenas juntas de soldadura.
Colocación de componentes
Después de aplicar la pasta de soldadura, los componentes se colocan en la PCB. Esto generalmente se realiza utilizando máquinas automatizadas de selección, y, que pueden manejar una amplia gama de tamaños y tipos de componentes, desde componentes grandes a través de agujeros hasta pequeñas piezas SMT. Las máquinas utilizan sistemas de visión para identificar los componentes y asegurarse de que se coloquen en la posición correcta con alta precisión. Para la producción de alto volumen, se pueden usar múltiples máquinas en una línea para aumentar el rendimiento.
Soldadura
Una vez que se colocan los componentes, la PCB se solda para asegurar los componentes en su lugar. Hay dos tipos principales de soldadura utilizados en el ensamblaje de PCB: soldadura de reflujo y soldadura de olas. La soldadura de reflujo se usa comúnmente para componentes SMT. La PCB se pasa a través de un horno de reflujo, donde la temperatura aumenta gradualmente para derretir la pasta de soldadura, lo que luego se solidifica a medida que la PCB se enfría, formando fuertes juntas de soldadura. La soldadura de ondas se usa típicamente para componentes a través de agujeros. El PCB se pasa sobre una ola de soldadura fundida, que llena los agujeros y forma juntas de soldadura en el lado inferior de la placa.
Inspección y prueba

Después de soldar, se inspecciona el PCB para garantizar que los componentes estén colocados correctamente y que las juntas de soldadura son de alta calidad. Los sistemas de inspección óptica automatizada (AOI) utilizan cámaras y software de procesamiento de imágenes para detectar defectos, como componentes faltantes, colocación incorrecta y puentes de soldadura. Para PCB más complejos, la inspección de rayos x se puede usar para verificar las juntas de soldadura en componentes que no son visibles a simple vista, como matrices de cuadrícula de bola (BGA).

Las pruebas también son una parte crítica del proceso. Las pruebas funcionales implican encender el PCB para garantizar que realice sus funciones previstas. Las pruebas de circuito (TIC) en el circuito verifican las características eléctricas de los componentes y conexiones individuales, ayudando a identificar fallas como cortocircuitos o circuitos abiertos.

Nuestras especificaciones de ensamblaje de PCB

Ofrecemos una gama integral de servicios de ensamblaje de PCB para satisfacer las diversas necesidades de nuestros clientes. Estas son las especificaciones clave de nuestras soluciones profesionales de ensamblaje de PCB:

Parámetro	Ensamblaje SMT estándar	Ensamblaje de tecnología mixta (SMT + a través del agujero)	Ensamblaje de alta precisión
Rango de tamaño de componente	01005 (0.4 mm x 0.2 mm) a 50 mm x 50 mm	01005 a grandes componentes de agujeros (hasta 100 mm de longitud)	008004 (0.2 mm x 0.1 mm) a 30 mm x 30 mm
Rango de tamaño de PCB	50 mm x 50 mm a 500 mm x 500 mm	50 mm x 50 mm a 600 mm x 600 mm	30 mm x 30 mm a 400 mm x 400 mm
Densidad de componentes máximo	2000 componentes por metro cuadrado	1500 componentes por metro cuadrado	3000 componentes por metro cuadrado
Tecnología de soldadura	Soldadura de reflujo (horno de 8 zonas)	Soldadura de reflujo + soldadura de olas	Soldadura de reflujo avanzado con atmósfera de nitrógeno
Métodos de inspección	AOI, inspección visual manual	AOI, Inspección X - Ray (para BGAS), Inspección manual	AOI, 3D AOI, Inspección X - Ray, Inspección automatizada de recubrimiento conforme
Tiempo de respuesta	Estándar: 5 - 7 días; Express: 2 - 3 días	Estándar: 7 - 10 días; Express: 3 - 5 días	Estándar: 10 - 14 días; Express: 5 - 7 días
Certificaciones	ISO 9001, IPC - A - 610 Clase 2	ISO 9001, IPC - A - 610 Clase 2 y 3, ISO 13485 (opcional)	ISO 9001, IPC - A - 610 Clase 3, AS9100 (para aeroespacial)
Volumen de producción máximo	Más de 100,000 unidades por mes	Más de 50,000 unidades por mes	Más de 30,000 unidades por mes

Todos nuestros procesos de ensamblaje de PCB están sujetos a un control de calidad riguroso, y utilizamos solo materiales y componentes de alta calidad para garantizar la confiabilidad y el rendimiento del producto final. También ofrecemos soluciones de ensamblaje personalizadas para cumplir con los requisitos específicos del cliente.

Preguntas frecuentes: preguntas comunes sobre el ensamblaje de PCB

P: ¿Cuál es la diferencia entre la fabricación de PCB y el ensamblaje de PCB?
R: La fabricación de PCB es el proceso de fabricación de la placa de circuito impreso desnudo, que implica crear el sustrato, grabar las trazas conductivas, los agujeros de perforación y la aplicación de los acabados superficiales. El ensamblaje de PCB, por otro lado, es el proceso de montaje de componentes electrónicos en la PCB fabricada para crear un circuito funcional. En resumen, la fabricación produce la placa "en blanco", mientras que el ensamblaje agrega los componentes para que funcione.
P: ¿Cómo elijo el proveedor correcto de servicios de ensamblaje de PCB?

R: Al elegir un proveedor de servicios de ensamblaje de PCB, considere los siguientes factores: su experiencia y experiencia en el manejo de su tipo específico de PCB y componentes; sus procesos y certificaciones de control de calidad (como IPC - A - 610); su capacidad de producción y tiempo de respuesta para cumplir con sus plazos; su capacidad para obtener componentes a precios competitivos y garantizar su calidad; y su atención al cliente y comunicación, incluida la proporcionar actualizaciones periódicas sobre el proceso de ensamblaje. También es una buena idea solicitar muestras de su trabajo para evaluar la calidad de primera mano.

Professional PCB Assembly es una piedra angular de la fabricación de electrónica exitosa, asegurando que sus productos sean confiables, eficientes y competitivos en el mercado. EnShenzhen Fanway Technology Co., Ltd.Nos especializamos en proporcionar servicios de ensamblaje de PCB de alta calidad adaptados para satisfacer las necesidades únicas de nuestros clientes. Con el equipo de arte de estado, un equipo de profesionales experimentados y un compromiso con la calidad, estamos dedicados a ofrecer resultados excepcionales.

ContáctenosHoy para obtener más información sobre nuestros servicios de ensamblaje de PCB y cómo podemos ayudar a dar vida a sus productos electrónicos.
