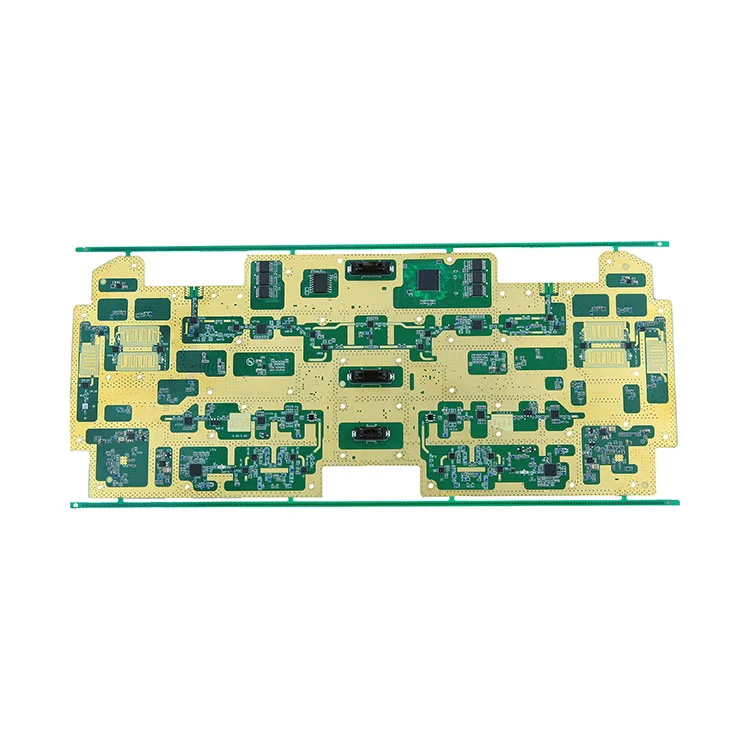

Conjunto de PCB de montaje en superficiees una piedra angular en la fabricación de productos electrónicos modernos. Este blog proporciona una inmersión profunda en el qué, cómo, por qué, los desafíos, los beneficios, los materiales, los métodos de control de calidad y las tendencias futuras para el ensamblaje de la tecnología de montaje en superficie (SMT) y el dispositivo de montaje en superficie (SMD). Si es ingeniero de diseño, especialista en fabricación o lector curioso, este artículo le ayudará a comprender por qué el ensamblaje de PCB de montaje superficial se ha convertido en el estándar de la industria.
El ensamblaje de PCB de montaje en superficie se refiere al proceso de ensamblaje electrónico en el que los componentes se montan directamente sobre la superficie de una placa de circuito impreso (PCB) en lugar de insertarse a través de los orificios. Este proceso se basa en la tecnología de montaje en superficie (SMT) y los dispositivos de montaje en superficie (SMD), que permiten una mayor densidad de componentes y costos de fabricación reducidos. SMT se ha vuelto omnipresente en la industria electrónica debido a su eficiencia, escalabilidad y beneficios de rendimiento.
El principal contraste entre la tecnología de montaje en superficie (SMT) y la tecnología de orificio pasante (THT) radica en cómo se conectan los componentes eléctricos a la PCB:
| Característica | Tecnología de montaje en superficie (SMT) | Tecnología de orificio pasante (THT) |
|---|---|---|
| Adjunto | Montado en la superficie del tablero | Los cables pasan a través de orificios en la PCB |
| Tamaño del componente | Menor | Más grande |
| Velocidad de montaje | Más rápido | Más lento |
| Automatización | Altamente automatizado | Menos automatizado |
| Actuación | Mejor para alta frecuencia | Mejor resistencia mecánica |
SMT incluye muchos tipos de componentes. Éstos son los más comunes:
| Tipo de componente | Descripción |
|---|---|
| Resistencias (0603, 0402) | Controlar corriente y voltaje en circuitos. |
| Condensadores | Almacena y libera energía eléctrica. |
| Circuitos integrados (CI) | Realizar funciones de procesamiento específicas. |
| Diodos y LED | Controla el flujo de corriente y proporciona indicación. |
| Conectores e interruptores | Habilite la conectividad externa y la entrada del usuario. |
El ensamblaje SMT puede enfrentar varios desafíos, como desecho, puentes de soldadura y circuitos abiertos. Las mejores prácticas incluyen:
| Material | Objetivo |
|---|---|
| Sustrato de PCB | Material base para circuitos. |
| Pasta de soldadura | Une los SMD a las almohadillas durante el reflujo. |
| Componentes | Piezas SMD para funcionalidad de circuito. |
| Plantilla | Garantiza una aplicación controlada de soldadura en pasta. |
| Flujo | Mejora la humectación de la soldadura y elimina óxidos. |
El ensamblaje de montaje en superficie de alta calidad requiere pruebas y validación rigurosas. Los métodos clave incluyen:
El control de calidad combinado garantiza que los PCB cumplan con los estándares de rendimiento y confiabilidad esperados en la electrónica moderna.
Varias tendencias clave están dando forma al futuro de SMT:
Estas tendencias garantizan que el ensamblaje de PCB de montaje en superficie continúe evolucionando, mejorando el rendimiento y reduciendo los ciclos de producción.
