En la era digital actual, casi todos los dispositivos modernos, desde teléfonos inteligentes y equipos médicos hasta sistemas de control automotriz, se relacionan en una placa de circuito impreso (PCB). Mientras que los PCB de una sola capa y de doble capa se han utilizado ampliamente durante décadas, la demanda de dispositivos más potentes y compactos ha hechoPCB múltiplesEl estándar de la industria en electrónica de alto rendimiento.

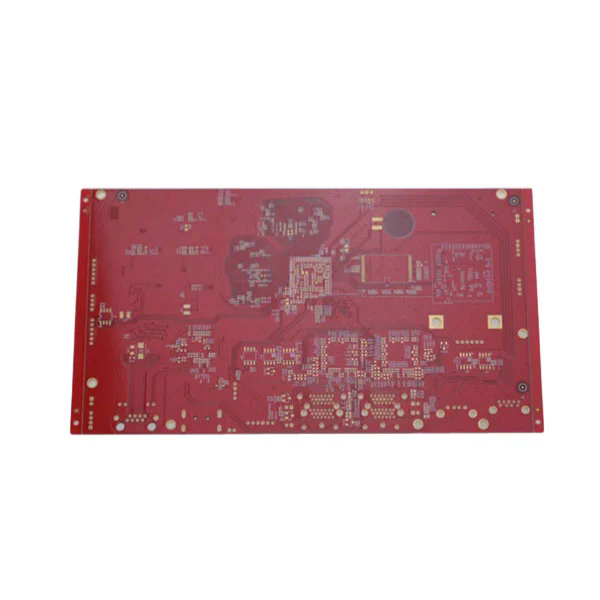

Una PCB multicapa consta de tres o más capas de cobre conductoras apiladas juntas, separadas por material aislante conocido como dieléctrico. A diferencia de las placas de una sola o doble cara, los PCB multicapa permiten a los diseñadores lograr un enrutamiento complejo, una mayor funcionalidad y una mejor confiabilidad. Esta arquitectura no solo optimiza el flujo de señal, sino que también reduce significativamente la interferencia electromagnética, lo cual es una preocupación importante en los circuitos de alta velocidad.
Las ventajas de los PCB multicapa van mucho más allá de su complejidad estructural. Permiten a los fabricantes construir dispositivos que sean más pequeños, más ligeros y más duraderos, sin sacrificar la potencia o eficiencia de procesamiento. Ya sea en aeroespacial, telecomunicaciones o tecnología médica, la versatilidad de los PCB multicapa los ha convertido en una piedra angular de la innovación.
En un nivel fundamental, los PCB multicapa resuelven el problema del espacio limitado y los cuellos de botella de rendimiento. Al apilar múltiples capas de cobre, los diseñadores obtienen la capacidad de enrutar las señales de manera más inteligente y evitar los problemas de congestión que ocurren con las tablas tradicionales de dos capas. Esta es una de las razones clave por las cuales los PCB multicapa dominan las industrias donde tanto la miniaturización como el rendimiento son esenciales.
El principio de funcionamiento de una PCB multicapa se encuentra en su diseño en capas. Cada capa conductora está grabada con patrones de circuito, mientras que VIA (agujeros a través, VIA ciegas o vías enterrados) conectan estas capas para permitir una comunicación eléctrica perfecta. Las capas dieléctricas aíslan las capas de cobre, asegurando que las señales eléctricas viajen con interferencia mínima y máxima eficiencia.
Para ilustrar mejor los parámetros profesionales de una PCB multicapa típica, considere la siguiente tabla:
| Parámetro | Rango de especificaciones |
|---|---|
| Recuento de capas | 4 a 40+ capas |
| Material base | FR4, High Tg FR4, Rogers, poliimida |
| Espesor de cobre | 0.5 oz a 3 oz por capa |
| Espesor de la tabla | 0.4 mm a 5.0 mm |
| Mínimo Tamaño del orificio | 0.1 mm |
| Acabado superficial | Hasl, Enig, OSP, Inmersión de plata |
| Control de impedancia | ± 10% de tolerancia |
| Temperatura de funcionamiento | -40 ° C a +150 ° C |
| Color de máscara de soldadura | Verde, negro, blanco, azul, rojo |
Estos parámetros reflejan no solo las capacidades de ingeniería sino también las opciones de personalización que los fabricantes pueden proporcionar. Por ejemplo, la elección de los materiales de alto TG FR4 o Rogers garantiza la resistencia al calor y la estabilidad en entornos exigentes como sistemas de radar automotrices o aviónica aeroespacial. El grosor del cobre es crucial para manejar las cargas de corriente, mientras que el control de impedancia afecta directamente la transmisión de la señal de alta frecuencia.
El proceso de diseño de una PCB multicapa implica múltiples pasos: creación esquemática, planificación de apilamiento de capa, enrutamiento y pruebas de simulación. Los ingenieros deben equilibrar cuidadosamente los requisitos eléctricos, térmicos y mecánicos. La mala planificación puede conducir a la diafonía, el sobrecalentamiento o la pérdida de señal, por lo que el diseño de PCB multicapa se considera tanto una ciencia como un arte.
Además, los avances en la tecnología de fabricación de PCB, como las microvias con láser, los métodos de HDI (interconexión de alta densidad) y componentes integrados, han empujado las placas multicapa a nuevas alturas de rendimiento. Estas características permiten que los PCB modernos admitan 5G, IoT, dispositivos de inteligencia artificial y equipos de diagnóstico médico de próxima generación.
La razón por la cual las industrias eligen cada vez más PCB multicapa es clara: ofrece un rendimiento y confiabilidad superiores en comparación con las alternativas de una sola capa o de doble capa. Estos son algunos de los beneficios más importantes que explican su adopción generalizada:
Alta integridad de la señal: con impedancia controlada y múltiples planos de tierra, los PCB multicapa minimizan la distorsión de la señal. Esto es crítico para aplicaciones de alta velocidad, como servidores de datos y estaciones base 5G.
Diseño compacto: las capas de apilamiento reducen verticalmente la necesidad de superficies de tablero más grandes, lo que permite a los fabricantes hacer que los productos sean más pequeños y ligeros sin perder energía.
Durabilidad mejorada: los PCB multicapa están construidos con materiales de alta calidad que resisten el estrés ambiental, incluidas las fluctuaciones de temperatura, la vibración y el choque mecánico.
Interferencia electromagnética reducida (EMI): el uso de planos terrestres y enrutamiento estratégico ayuda a proteger los circuitos sensibles del ruido, lo que garantiza un rendimiento constante.
Versatilidad: desde dispositivos de consumo hasta satélites, los PCB multicapa son adaptables a diversas industrias y aplicaciones.
Por ejemplo, en la industria automotriz, los Sistemas de Asistencia de Asistencia Avanzada de Propiedad (ADAS) de PCB multicapa (ADAS), información y entretenimiento en el vehículo y sistemas de gestión de baterías en vehículos eléctricos. En equipos médicos, son esenciales para los escáneres de resonancia magnética, los marcapasos y los sistemas de imágenes, donde la confiabilidad puede significar la vida o la muerte. En el sector de telecomunicaciones, los PCB multicapa permiten la transmisión de datos de alta frecuencia a través de dispositivos compactos que requieren conectividad estable.
La capacidad de los PCB multicapa para equilibrar la reducción del tamaño, la mejora del rendimiento y la confiabilidad los convierte en una opción no negociable en el ecosistema electrónico moderno.
P1: ¿Cuál es la principal diferencia entre una PCB multicapa y una PCB de doble capa?
Una PCB de doble capa tiene solo dos capas conductoras, lo que limita la complejidad del enrutamiento del circuito. Sin embargo, una PCB multicapa apila tres o más capas conductoras, que permite diseños más compactos, una mejor integridad de la señal y un mayor rendimiento. Esto hace que los PCB multicapa sean la opción preferida para aplicaciones de alta velocidad, alta densidad y alta confiabilidad.
P2: ¿Cuánto tiempo dura un PCB multicapa en aplicaciones exigentes?
La vida útil de una PCB multicapa depende de la selección de materiales, el entorno operativo y la calidad de fabricación. Con materiales de alto TG FR4 o especializados como la poliimida, una PCB multicapa puede durar de 10 a 20 años o más en aplicaciones industriales o aeroespaciales. La gestión térmica adecuada y el acabado de la superficie extienden aún más la durabilidad.
A medida que crece la demanda de electrónica avanzada, las empresas requieren socios de PCB que puedan entregar no solo productos, sino a largo plazo.Ventanase ha establecido como un fabricante confiable de PCB multicapa al combinar procesos de fabricación de última generación con estricto control de calidad. Desde prototipos de lotes pequeños hasta producción a gran escala, Fanway garantiza que cada junta cumpla con los estándares internacionales de rendimiento y seguridad.
Si está buscando PCB multicapa duraderos y de alto rendimiento adaptados a su aplicación específica, ahora es el momento de conectarse con nuestro equipo.ContáctenosHoy para aprender cómo Fanway puede admitir su próxima innovación con soluciones de PCB de clase mundial.
-
