UnPlantilla SMTEs uno de los componentes más críticos, aunque a menudo subestimado, en la fabricación de productos electrónicos modernos. Determina directamente la precisión de la deposición de la pasta de soldadura, la alineación de los componentes y el rendimiento general del ensamblaje de PCB. Esta guía completa explora qué es una plantilla SMT, cómo funciona, los diferentes tipos y materiales disponibles y por qué desempeña un papel decisivo para lograr una producción con tecnología de montaje superficial (SMT) de alta confiabilidad.

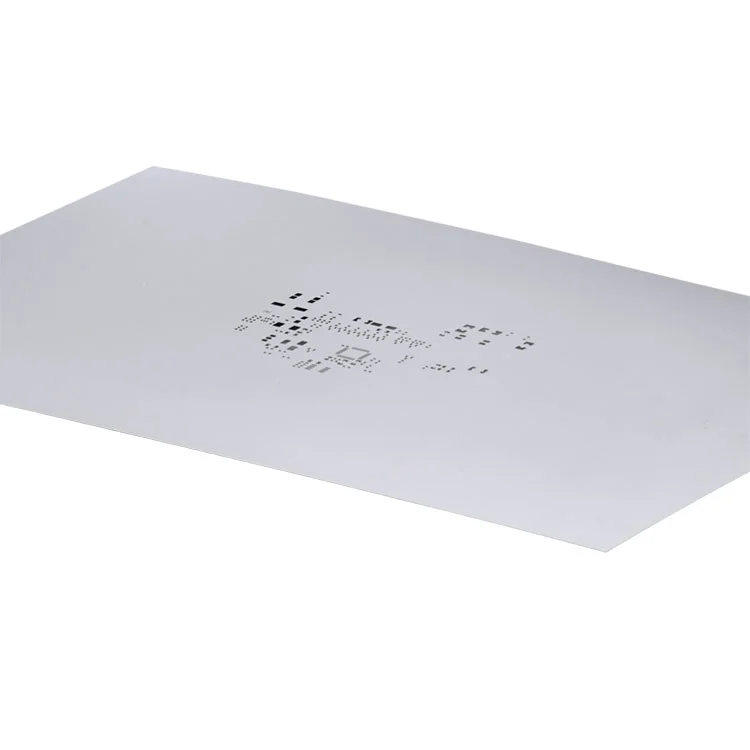

Una plantilla SMT es una lámina de metal fabricada con precisión que se utiliza en la etapa de impresión de pasta de soldadura del ensamblaje de tecnología de montaje en superficie. Contiene aberturas cortadas con láser que corresponden exactamente a las almohadillas de soldadura de una placa de circuito impreso (PCB). Durante la producción, se aplica pasta de soldadura a lo largo de la superficie de la plantilla, lo que permite que volúmenes controlados de pasta pasen a través de cada abertura y se depositen en las almohadillas de la PCB.
La precisión de este proceso influye directamente en la integridad de la unión soldada, la precisión de la colocación de los componentes y la confiabilidad del producto a largo plazo. Para fabricantes comoTecnología Co., Ltd de Shenzhen Fanway, Las plantillas SMT no son consumibles sino herramientas de precisión que definen la estabilidad del proceso.
El proceso de impresión de soldadura en pasta es responsable de más del 60% de los defectos SMT cuando no se controla adecuadamente. Una plantilla SMT optimizada garantiza:
Sin una plantilla SMT bien diseñada, ni siquiera las máquinas de recogida y colocación más avanzadas no pueden compensar las imprecisiones de impresión.
Las plantillas SMT se clasifican según la estructura, el método de montaje y el escenario de aplicación. Las categorías más comunes incluyen:
La selección del material afecta directamente la vida útil de la plantilla, la consistencia de la impresión y la eficiencia de la limpieza. El material más utilizado es el acero inoxidable debido a su durabilidad y suavidad superficial.
| Material | Ventajas | Caso de uso típico |
|---|---|---|
| Acero inoxidable | Alta durabilidad, paredes de apertura suave | producción en masa |
| Níquel | Excelente rendimiento de liberación | Componentes de tono fino |
| Latón | Menor costo | Uso a corto plazo |
El diseño de la plantilla es un equilibrio entre el control del volumen de soldadura y la eficiencia de liberación de la pasta. Los factores clave de diseño incluyen:
A los fabricantes avanzados les gustaTecnología Co., Ltd de Shenzhen FanwaySiga las pautas de IPC para garantizar una eficiencia óptima de transferencia de pasta y una repetibilidad del proceso a largo plazo.
| Tipo de plantilla | Precisión | Costo | Volumen recomendado |
|---|---|---|---|
| enmarcado | muy alto | Medio | Producción de alto volumen |
| Sin marco | Alto | Bajo | Producción de volumen medio |
| Prototipo | Medio | Muy bajo | Pruebas de bajo volumen |
Las plantillas SMT se utilizan ampliamente en industrias que incluyen electrónica de consumo, electrónica automotriz, dispositivos médicos, sistemas de control industrial y telecomunicaciones. Cualquier aplicación que requiera una deposición precisa de soldadura en pasta depende de una plantilla SMT diseñada adecuadamente.
Desde la perspectiva de EEAT, las plantillas SMT demuestran:
¿Para qué se utiliza una plantilla SMT?
Se utiliza una plantilla SMT para aplicar con precisión pasta de soldadura sobre las almohadillas de PCB antes de colocar los componentes, lo que garantiza uniones de soldadura confiables.
¿Por qué es importante el grosor de la plantilla SMT?
El espesor de la plantilla controla el volumen de soldadura; Un espesor incorrecto puede provocar defectos de soldadura o de puenteo insuficientes.
¿Qué tipo de plantilla SMT es mejor para la producción en masa?
Las plantillas SMT enmarcadas son las mejores para la producción en masa debido a su estabilidad y repetibilidad.
¿Con qué frecuencia se debe reemplazar una plantilla SMT?
El reemplazo depende del uso, la frecuencia de limpieza y la calidad del material, pero las plantillas de alta calidad pueden durar decenas de miles de ciclos.
¿Qué estándares guían el diseño de plantillas SMT?
IPC-7525 e IPC-A-610 son estándares ampliamente reconocidos que guían el diseño de esténciles y la aplicación de soldadura en pasta.
