En la industria electrónica actual, la demanda de placas de circuito impresos (PCB) de alto rendimiento y de alto rendimiento está creciendo rápidamente.PCB de cobre pesadoS, también conocido como PCB de cobre gruesos, se han convertido en una solución preferida para las industrias que requieren una alta capacidad actual, un manejo térmico superior y una mayor confiabilidad en condiciones extremas. Desde sistemas de energía automotriz hasta equipos de energía renovable, estos tableros están desempeñando un papel fundamental en la electrónica moderna.

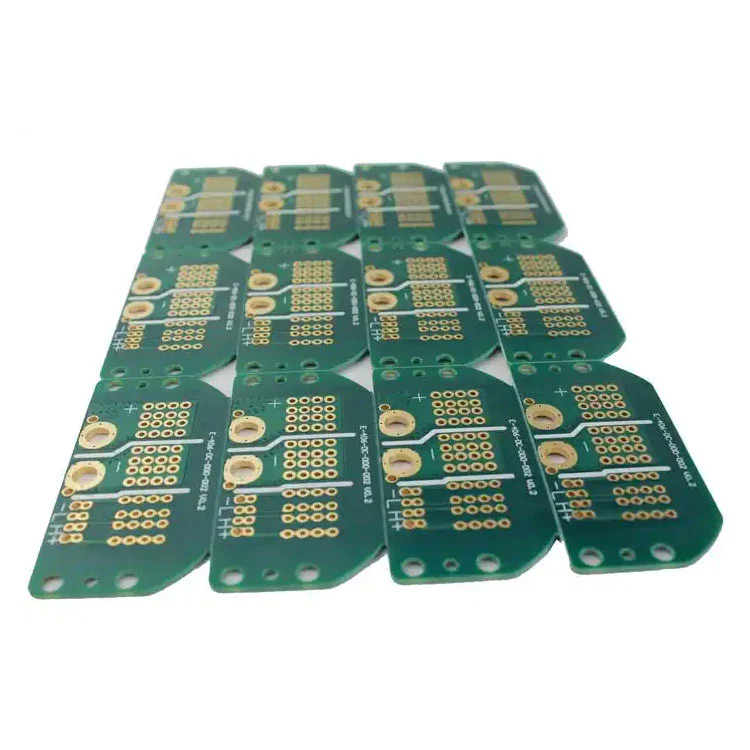

Una PCB de cobre pesada es un tipo de placa de circuito impreso que contiene conductores de cobre con un grosor que varía de 3 oz/ft² a 20 oz/ft² o más. A diferencia de los PCB estándar, que generalmente usan capas de cobre de 1 oz/ft² o menos, los PCB de cobre pesados están diseñados para manejar cargas de corriente significativamente más altas y soportar un estrés térmico extremo.
Capacidad de carga de alta corriente: las capas de cobre más gruesas permiten que la PCB maneje las corrientes más altas sin sobrecalentarse o dañar el circuito.
Manejo térmico mejorado: los PCB de cobre pesado disipan el calor de manera más efectiva, lo que las hace ideales para aplicaciones donde la densidad de potencia es alta.
Resistencia mecánica mejorada: el enchapado de cobre más grueso agrega rigidez y durabilidad, lo que permite que la placa resistir los entornos operativos duros.
Posibilidades de diseño compacto: los diseñadores pueden integrar circuitos de alta corriente y baja corriente en la misma placa, reduciendo el tamaño y el peso general.
Mejor confiabilidad: con un riesgo reducido de falla del circuito bajo cargas altas, estas placas son adecuadas para aplicaciones de misión crítica.
Los PCB de cobre pesado son particularmente vitales en electrónica de potencia, sistemas automotrices, equipos industriales, soluciones de energía renovable y tecnologías aeroespaciales. Al aumentar el grosor de cobre, los ingenieros pueden garantizar un flujo de corriente eficiente y reducir las posibilidades de fallas relacionadas con el término, lo que hace que estas tablas sean una necesidad para la electrónica moderna.
Al seleccionar una PCB de cobre pesado, las especificaciones técnicas juegan un papel clave en la determinación del rendimiento y la idoneidad para su aplicación. A continuación se muestra una tabla integral que resume las especificaciones típicas de nuestros PCB de cobre pesado:
| Especificación | Detalles |
|---|---|
| Espesor de cobre | 3 oz/ft² a 20 oz/ft² (personalizable) |
| Recuento de capas | 1 a 32 capas |
| Material base | FR4, Rogers, poliimida, núcleo de metal |
| Espesor de la tabla | 0.8 mm a 6.0 mm |
| Acabado superficial | Hasl, unánime, OSP, Silver de inmersión, Enepig |
| Máscara de soldadura | Verde, azul, rojo, negro, blanco |
| Ancho mínimo de traza | 3 mils |
| Espaciado mínimo | 3 mils |
| Conductividad térmica | Alto, optimizado para la disipación de calor |
| Temperatura de funcionamiento | -55 ° C a +150 ° C |
| Aplicaciones | Power Electronics, automotriz, aeroespacial, maquinaria industrial, inversores solares |
Al elegir las especificaciones correctas, los ingenieros pueden optimizar la PCB para entornos de alta temperatura, alta temperatura o alta confiabilidad. Por ejemplo, los convertidores de energía y los controladores de vehículos eléctricos requieren tableros con espesores de cobre por encima de 8 oz, mientras que los conductores de motores industriales pueden necesitar capacidades aún más altas.
El proceso de fabricación de PCB de cobre pesado difiere significativamente de las PCB estándar debido al aumento del grosor de cobre. Se utilizan técnicas especializadas para garantizar la durabilidad y la precisión.
El proceso comienza con la selección de laminados de alta calidad como FR4 o sustratos de núcleo de metal. El material elegido debe soportar el calor extremo y el estrés mecánico.
Los PCB estándar utilizan procesos de grabado simples, pero los PCB de cobre pesado requieren un grabado diferencial para garantizar formas precisas de conductores sin socavarse. Esto es crucial para mantener la integridad de las gruesas trazas de cobre.
La tecnología de enchapado se utiliza para acumular grosor de cobre tanto en la superficie como dentro de las vías. El recubrimiento de orificio de paso aumenta el flujo de corriente entre las capas y evita el sobrecalentamiento.
Múltiples capas de cobre se laminan a alta temperatura y presión. Se utilizan sistemas de resina especializados para prevenir la delaminación y mantener la integridad estructural.
Se aplican máscaras de soldadura de alta temperatura para proteger las trazas de cobre. Se agregan acabados superficiales como ENIG o HASL para mejorar la capacidad de soldadura y la resistencia a la corrosión.
Cada placa se somete a pruebas eléctricas, pruebas de ciclo térmico y controles de confiabilidad para garantizar que cumpla con los estrictos estándares de la industria.
Este proceso altamente controlado garantiza que los PCB de cobre pesado brindan un rendimiento, durabilidad y seguridad excepcionales, lo que los hace adecuados para aplicaciones de misión crítica.
Los PCB de cobre pesado se adoptan ampliamente en todas las industrias donde la alta potencia, las temperaturas extremas y la confiabilidad son cruciales.
Utilizados en inversores, rectificadores y convertidores de potencia, estos tableros manejan corrientes altas sin comprometer el rendimiento.
Los controladores de vehículos eléctricos, los sistemas de gestión de baterías y los faros LED dependen de PCB de cobre pesado para la eficiencia térmica y la durabilidad a largo plazo.
Los motores de servicio pesado, los sistemas robóticos y la maquinaria de automatización de fábrica requieren PCB que soporten altas corrientes y temperaturas constantes.
Los inversores solares, las turbinas eólicas y los sistemas de almacenamiento de energía dependen de las PCB de cobre pesadas para administrar las cargas fluctuantes de manera eficiente.
En entornos de misión crítica, la fiabilidad no es negociable. Los PCB de cobre pesado proporcionan un rendimiento estable en condiciones de estrés extremo.
R: Una PCB estándar generalmente usa un grosor de cobre de hasta 1 oz/ft², mientras que una PCB de cobre pesada varía de 3 oz/ft² a 20 oz/ft² o más. El cobre más grueso permite que las PCB de cobre pesadas transporten corrientes más altas, mejoren la disipación de calor y manejen el estrés mecánico extremo, lo que las hace ideales para aplicaciones de alta potencia.
R: El grosor de cobre depende de su carga actual, temperatura de funcionamiento y restricciones de diseño. Por ejemplo:
Las aplicaciones por debajo de 3A pueden usar 1 oz de cobre.
Las aplicaciones entre 3A -10A generalmente requieren cobre de 2 oz a 4 oz de cobre.
Los sistemas de alta potencia por encima de 10A a menudo exigen 8 oz o cobre más grueso.
La consultoría con un fabricante experimentado de PCB garantiza un grosor óptimo de cobre para las necesidades de su proyecto.
En una era en la que la electrónica debe ser más potente, confiable y eficiente, los PCB de cobre pesados proporcionan ventajas inigualables. Ofrecen una capacidad de carga actual superior, una gestión térmica excepcional y una durabilidad duradera en todas las industrias como automotriz, energía renovable, automatización industrial y aeroespacial.
EnVentana, nos especializamos en la fabricación de PCB de cobre pesado de alta calidad adaptados a las especificaciones exactas de su proyecto. Con capacidades de producción avanzadas y un estricto control de calidad, garantizamos un rendimiento óptimo para sus aplicaciones de alta potencia.
Si está buscando un socio de confianza para ofrecer soluciones de PCB de cobre pesadas duraderas, eficientes y rentables,Contáctenos para discutir sus requisitos.
