En el mundo acelerado de la fabricación de electrónica, donde los diseños compactos, las estructuras livianas y el rendimiento superior son esenciales,Pcbs flexibles rígidoshan surgido como una de las soluciones más innovadoras. Combinando la durabilidad de las tablas rígidas con la versatilidad de los circuitos flexibles, los PCB flexibles rígidos están remodelando cómo los ingenieros diseñan todo, desde electrónica de consumo hasta sistemas aeroespaciales. En este artículo, nos sumergiremos en lo que son los PCB de flexión rígida, cómo funcionan, por qué se están volviendo cada vez más populares y cómo sus parámetros únicos los convierten en la opción óptima para aplicaciones de alta demanda.

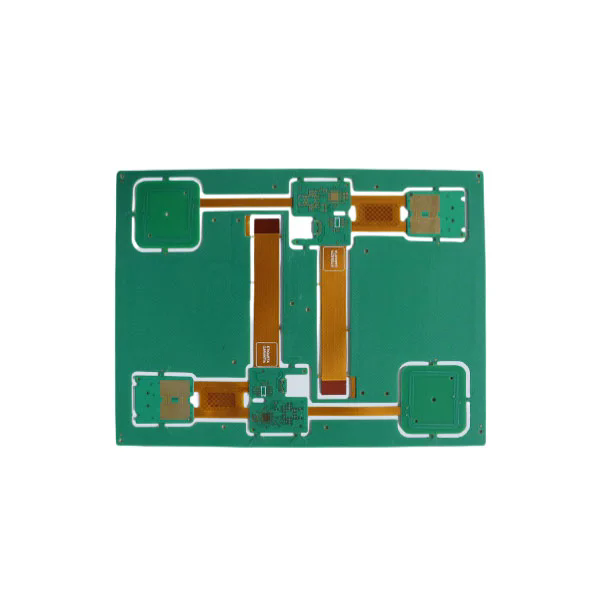

Una PCB Rigid Flex es una placa de circuito impreso híbrido que integra sustratos rígidos y flexibles en un solo diseño sin costuras. A diferencia de los PCB rígidos tradicionales, que consisten completamente en FR4 rígido o materiales similares, o circuitos puramente flexibles que usan películas de poliimida, los PCB flexibles rígidos combinan ambas tecnologías para maximizar el rendimiento y el diseño de la libertad.
En su núcleo, la sección rígida admite componentes que requieren estabilidad mecánica, como conectores, microcontroladores o circuitos integrados, mientras que la sección flexible permite que la placa se dobla, se dobla o gire para encajar en recintos compactos. Esto hace que los PCB flexibles rígidos sean ideales para aplicaciones donde el espacio es limitado, pero la alta confiabilidad es crucial.
Integridad de la señal: las interconexiones más cortas entre las capas rígidas y flexibles minimizan la pérdida de señal y mejoran la transmisión de datos de alta velocidad.
Versatilidad mecánica: la sección flexible permite el plegamiento, lo que reduce el tamaño general del dispositivo y elimina el cableado voluminoso.
Mejora de la confiabilidad: la integración de las piezas FLEX y rígidas en una sola PCB minimiza las juntas y conectores de soldadura, que son puntos de falla comunes.
Esta combinación de flexibilidad de rendimiento y diseño ha hecho que las PCB flexibles rígidas sean cada vez más vitales en industrias como dispositivos médicos, electrónica militar, sistemas automotrices y dispositivos de consumo.
Los fabricantes de electrónica a menudo enfrentan una decisión crítica al seleccionar los tipos de PCB: ¿deberían usar una PCB rígida tradicional, una PCB flexible o una PCB flexible rígida? Estas son las razones clave por las cuales los PCB de Flex Rigid se están convirtiendo en la opción preferida para diseños avanzados.
| Característica | PCB rígido | PCB flexible | PCB flexible rígido |
|---|---|---|---|
| Utilización del espacio | Limitado | Excelente | Excelente |
| Durabilidad mecánica | Alto | Moderado | Alto |
| Flexibilidad de diseño | Bajo | Alto | Alto |
| Integridad de señal | Moderado | Moderado | Excelente |
| Complejidad de la asamblea | Alto (más conectores) | Alto | Bajo |
| Fiabilidad | Bien | Moderado | Excelente |
Los PCB rígidos Flex ofrecen lo mejor de ambos mundos al combinar la robustez de los PCB rígidos con la adaptabilidad de los circuitos flexibles. Esto da como resultado:
Diseños compactos: esenciales para teléfonos inteligentes, wearables y dispositivos IoT.
Peso reducido: crítico para aplicaciones aeroespaciales, drones y automotrices.
Menos puntos de conexión: reduce los puntos de falla potenciales y mejora la vida útil del producto.
Rendimiento mejorado: mantiene la transmisión de señal superior incluso en aplicaciones de alta frecuencia.
Dispositivos médicos: marcapasos, sistemas de imágenes y herramientas quirúrgicas.
Aeroespacial y defensa: aviónica, sistemas de radar y electrónica de grado militar.
Automotriz: Sistemas avanzados de asistencia al controlador (ADAS), sistemas de información y entretenimiento y gestión de baterías EV.
Electrónica de consumo: teléfonos inteligentes, tabletas, cámaras y consolas de juegos.
Al habilitar la miniaturización mientras se mantiene la integridad estructural, los PCB flexes rígidos se han convertido en un componente indispensable en dispositivos electrónicos de próxima generación.
Al seleccionar un proveedor rígido de PCB Flex, comprender los parámetros técnicos es crucial. La fabricación de alta calidad garantiza la durabilidad, el rendimiento y el cumplimiento de los estrictos estándares de la industria. A continuación se muestra un resumen de las especificaciones clave del producto que definen una PCB flexible rígida superior:
| Parámetro | Especificación |
|---|---|
| Material | Fr4, poliimida, mascota |
| Recuento de capas | 2 a más de 20 capas |
| Espesor de cobre | 0.5 oz a 4 oz |
| Mínimo Ancho de línea/espacio | 0.075 mm / 0.075 mm |
| Tamaño del orificio | Mínimo 0.1 mm |
| Flex Bend Radius | Tan bajo como 0.5 mm |
| Acabado superficial | Enig, Hasl, OSP, Inmersión de plata, recubrimiento de oro |
| Temperatura de funcionamiento | -40 ° C a +150 ° C |
| Control de impedancia | ± 10% |
| Certificaciones | ROHS, UL, ISO9001, IPC-6013 |
Estas especificaciones aseguran que el PCB mantenga un alto rendimiento eléctrico y resiste las duras condiciones ambientales. Los fabricantes que se especializan en PCB de FLEX rígidos emplean técnicas avanzadas de fabricación, como perforación láser, enrutamiento de impedancia controlada e inspección óptica automatizada para garantizar la precisión y la confiabilidad.
Elegir el fabricante correcto es tan crítico como seleccionar el diseño de PCB correcto. Aquí hay una lista de verificación para ayudarlo a evaluar un proveedor de PCB flexible rígido confiable:
Experiencia de ingeniería: asegúrese de que el fabricante tenga experiencia en el manejo de diseños complejos de PCB rígido multicapa multicapa.
Calidad del material: use solo FR4 de alto grado y poliimida para garantizar la durabilidad y la flexibilidad.
Garantía de calidad: busque protocolos de prueba estrictos, incluidos AOI, pruebas de impedancia y pruebas de estrés térmico.
Opciones de personalización: elija un proveedor que ofrezca soluciones personalizadas para sus requisitos de aplicación específicos.
Tiempo de entrega y escalabilidad: la prototipos rápidos combinados con la capacidad de escalar para la producción en masa es crucial.
Falsero es un fabricante de PCB flexible rígido líder con años de experiencia que ofrecen soluciones de alta calidad para industrias, incluidas la electrónica médica, automotriz, aeroespacial y de consumo. Nuestros productos se fabrican utilizando equipos de última generación, cumplen con los estándares IPC-6013 y se someten a pruebas de calidad rigurosas para garantizar el rendimiento de nivel superior.
Ya sea que necesite un diseño multicapa complejo o un prototipo rentable, Fanyway proporciona un soporte integral de la consulta de diseño a la producción final.
Q1. ¿Cuáles son los principales beneficios de usar PCB Flex rígidos en el diseño del producto?
A1. Los PCB de Flex rígidos permiten diseños compactos, reducen el peso total, minimizan las interconexiones y mejoran la integridad de la señal. Estos beneficios los hacen ideales para las industrias donde la confiabilidad y la miniaturización son críticos, como la tecnología aeroespacial, automotriz y médica.
Q2. ¿Son los pcbs flexibles rígidos más caros que las PCB rígidas tradicionales?
A2. Si bien el costo de fabricación inicial de los PCB flexibles rígidos puede ser mayor, a menudo reducen los gastos generales de producción al minimizar los conectores, mejorar la confiabilidad y permitir un ensamblaje eficiente. En aplicaciones de alto rendimiento, ofrecen ahorros de costos significativos sobre el ciclo de vida del producto.
Los PCB de FLEX rígidos están redefiniendo la electrónica moderna al proporcionar flexibilidad, confiabilidad y rendimiento de diseño inigualables. Permiten a los ingenieros crear productos compactos pero robustos que satisfagan las crecientes demandas de industrias que van desde tecnología médica hasta aeroespacial.
EnFalsero, nos especializamos en la fabricación de PCB FLEX rígidos de alta calidad adaptados a sus necesidades. Con nuestras instalaciones de vanguardia, protocolos de prueba rigurosos y experiencia en ingeniería, lo ayudamos a lograr un rendimiento y confiabilidad óptimos para sus productos.
¿Listo para llevar su diseño de electrónica al siguiente nivel?ContáctenosHoy para discutir su proyecto y descubrir cómo Fanyway puede ofrecer la solución rígida de PCB rígida perfecta.
-
