Servicios de diseño y diseño de PCB de Fanway:Del concepto a las soluciones listas para la producción

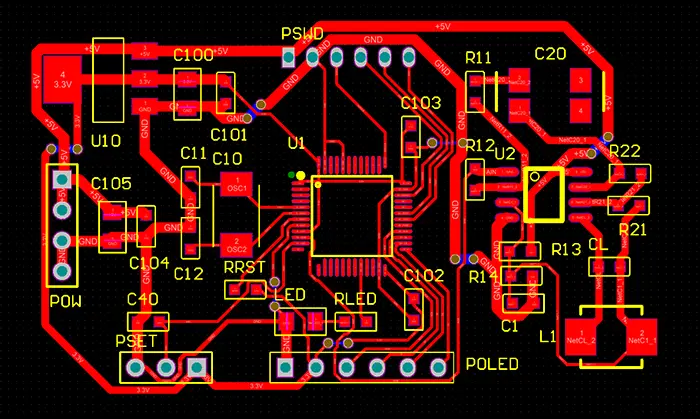

El diseño de PCB y el diseño de PCB son los procesos de crear el diseño físico y las conexiones eléctricas para una placa de circuito impreso (PCB), que forma la base de casi todos los dispositivos electrónicos. Esto implica transformar un esquema (diagrama de circuito) en una placa fabricable lista para el ensamblaje de componentes. En Fanway, somos más que un fabricante y proveedor de PCB en China. Proporcionamos soluciones de diseño y diseño de PCB de rápido cambio, que cubre todo, desde el desarrollo esquemático hasta la entrega de archivos listos para la producción.
Diseño de PCB de alta velocidad, alta densidad y alta frecuencia
Diseño complejo de PCB a nivel de sistema
Optimización de la integridad de la señal (SI) y la integridad de potencia (PI)
Cumplimiento de EMI/EMC y gestión térmica
| Artículo | Especificación/capacidad |
| Software de diseño | Diseñador de Altium, Cadence Allegro, Mentor Xpedition, Cadsoft (Eagle) |
| Capas máximas | 1-32 capas (diseño estándar), admite HDI en cualquier capa |
| Mínimo Trace ancho/espacio | 0.05 mm / 0.05 mm (tecnología de perforación láser) |
| Control de impedancia | ± 5% de tolerancia (admite el diseño de impedancia de un solo extremo/diferencial) |
| Diseño de alta frecuencia | Hasta 40 GHz (circuitos de RF, módulos de microondas) |
| Estándares de diseño | IPC-2221, IPC-7351, ISO9001 certificado |
Más de 12 años en la industria de PCB, con muchos proyectos de diseño entregados con éxito.
Proporcionamos propuestas de diseño preliminares dentro de las 48 horas.
El análisis DFM (diseño para la fabricación) reduce los costos de producción en masa.
Libre de consulta de diseño de cargos, solución de problemas y soporte de producción en masa.
Firmamos acuerdos de confidencialidad (NDA) proteger estrictamente la propiedad intelectual.
P1: ¿Cuánto tiempo lleva el proceso de diseño?
R: Típicamente de 3 a 6 semanas, dependiendo de la complejidad (por ejemplo, 10 días hábiles para una PCB de 4 capas).
P2: ¿Admite modificaciones de diseño?
A: Sí. Ofrecemos 1-2 modificaciones menores de forma gratuita para garantizar el 100% de satisfacción del cliente.
P3: ¿Qué materiales de entrada se requieren?
R: esquemas, dibujos mecánicos, hojas de datos de componentes clave y documentos de requisitos de diseño.
P4: ¿Puede ayudar con la resolución de problemas de producción en masa?
A: Absolutamente. Brindamos soporte técnico de ciclo de vida completo desde el diseño hasta la producción en masa.
