Las placas de circuito impreso flexible (PCBS FPC) están en el corazón de la industria electrónica en rápida evolución de la actualidad. A medida que los dispositivos se vuelven más pequeños, más ligeros y más potentes,FPC PCBLa tecnología se ha convertido en una solución crítica para lograr diseños compactos sin comprometer el rendimiento. Al sumergirse profundamente en las especificaciones de materiales, los parámetros de rendimiento y las técnicas de fabricación avanzadas, le proporcionaremos una comprensión clara de sus ventajas y le ayudaremos a tomar decisiones informadas para su próximo proyecto.

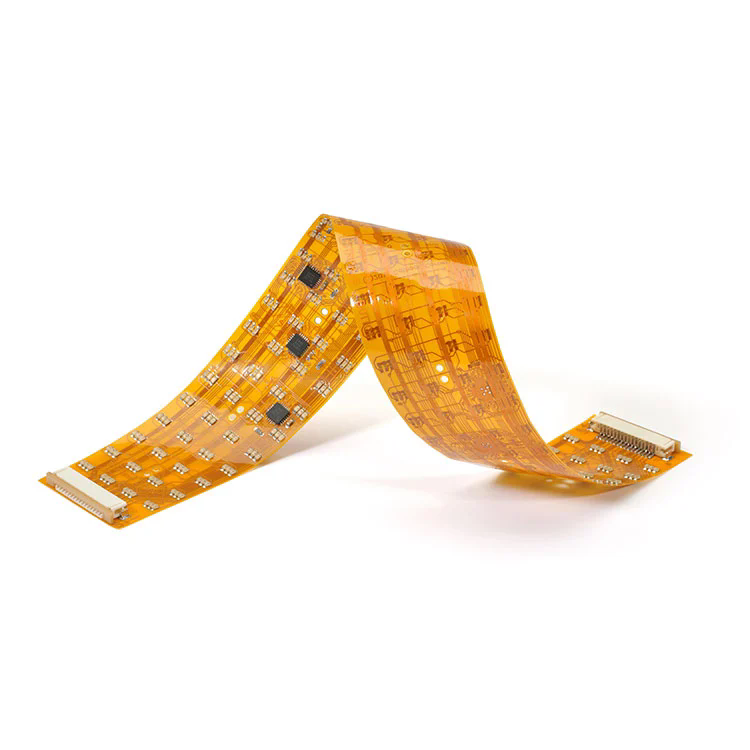

Una PCB FPC (placa de circuito impreso flexible) es una interconexión electrónica altamente adaptable hecha de materiales delgados y flexibles. A diferencia de los PCB rígidos tradicionales, los FPC pueden doblarse, doblarse y torcerse, lo que permite a los fabricantes diseñar dispositivos más pequeños y livianos sin comprometer el rendimiento eléctrico.
La estructura generalmente incluye:
Material base: película de poliimida (PI) o poliéster (PET) para flexibilidad.
Capa conductora: lámina de cobre para transmisión de corriente eficiente.
Capa adhesiva: asegura un fuerte enlace entre el cobre y el sustrato.
Superposición protectora: proporciona aislamiento y protección mecánica.
Una FPC PCB funciona como una PCB tradicional, pero ofrece flexibilidad mecánica. Cuando se integra en un dispositivo, puede conectar diferentes componentes electrónicos a través de espacios dinámicos o confinados. Por ejemplo, en los teléfonos inteligentes, los PCB FPC conectan la placa base a la pantalla a través de mecanismos de bisagra mientras se mantiene la transmisión de señal estable.
Los PCB FPC de Fanway están diseñados con precisión y confiabilidad en mente. A continuación se muestra una descripción general de las especificaciones centrales:
| Parámetro | Especificación | Descripción |
|---|---|---|
| Material base | Poliimida / mascota | Asegura la durabilidad y la alta flexibilidad |
| Espesor de cobre | 1oz / 2oz | Maneja diferentes capacidades de corriente |
| Recuento de capas | 1–6 capas | Admite diseños de circuitos simples a complejos |
| Acabado superficial | Enig / OSP / HASL | Protege el cobre y mejora la capacidad de soldadura |
| Mínimo Ancho de rastreo | 0.05 mm | Habilita el enrutamiento de circuito de alta densidad |
| Mínimo Tamaño del orificio | 0.1 mm | Adecuado para aplicaciones micro-VIA |
| Temperatura operativa. | -40 ° C a +150 ° C | Funciona de manera confiable en entornos extremos |
| Radio de curvatura | Tan bajo como 1 mm | Perfecto para escenarios dinámicos de flexión |
| Control de impedancia | ± 10% de tolerancia | Asegura la integridad de la señal estable |
Estos parámetros hacen que los PCB FPC sean ideales para industrias que exigen miniaturización, flexibilidad y durabilidad.
Las ventajas únicas de los PCB de FPC han llevado a una adopción generalizada en múltiples sectores:
Peluces y tabletas inteligentes: interconexiones compactos entre pantallas, baterías y procesadores.
Dispositivos portátiles: los FPC ultra delgados proporcionan una integración perfecta para relojes, rastreadores de acondicionamiento físico y auriculares VR.
Las computadoras portátiles y consolas de juegos: los circuitos flexibles de alta densidad mejoran la confiabilidad de la señal en recintos ajustados.
ADAS e infoentretenimiento: los PCB flexibles aseguran conexiones estables dentro de espacios de tablero limitados.
Sistemas de iluminación LED: la resistencia al calor mejorada admite iluminación automotriz de alto rendimiento.
Gestión de la batería: PCB FPC resistir las fluctuaciones de vibración y temperatura en los EV.
Dispositivos de diagnóstico: los diseños flexibles admiten escáneres médicos compactos.
Monitores de salud portátiles: los circuitos livianos y biocompatibles permiten diseños amigables para los pacientes.
Herramientas quirúrgicas: instrumentos de precisión FPCS de alta confiabilidad en cirugías mínimamente invasivas.
Robótica y automatización: la capacidad de flexión dinámica permite la integración en armas robóticas.
Instrumentos aeroespaciales: la resistencia a la temperatura extrema asegura la confiabilidad a largo plazo.
Soluciones 5G y IoT: la transmisión de señal de alta velocidad admite redes de próxima generación.
Los PCB de FPC proporcionan varios beneficios que los hacen indispensables en electrónica avanzada:
Al reemplazar los arneses de cableado voluminosos, los FPC reducen significativamente el tamaño general del dispositivo y el peso.
Se doblan, se doblan y giran sin perder el rendimiento, permitiendo diseños compactos en conjuntos complejos.
Con menos puntos de interconexión y juntas de soldadura, los FPC minimizan los riesgos de falla y mejoran la longevidad.
Diseñados para soportar condiciones ambientales extremas, son ideales para aplicaciones automotrices, aeroespaciales e industriales.
La impedancia controlada garantiza un rendimiento de señal de alta frecuencia eficiente, estable y confiable.
La producción de PCB FPC de alta calidad implica tecnologías de vanguardia:
Perforación láser: logra microvias ultra fina para interconexiones de alta densidad.
Inspección óptica automática (AOI): garantiza una producción sin defectos y una calidad consistente.
Procesos de electroplatación: mejora la adhesión de cobre y la durabilidad.
Aplicación de Coverlay y superposición: proporciona protección adicional contra el estrés mecánico.
Prueba de control de impedancia: garantiza un rendimiento de señal estable para circuitos de alta velocidad.
R: La principal diferencia radica en flexibilidad. Los PCB rígidos se fijan y se usan en ensamblajes estáticos, mientras que los PCB FPC pueden doblarse, doblarse y torcerse sin daños, haciéndolos adecuados para entornos dinámicos o compactos como teléfonos inteligentes, dispositivos portátiles y paneles automotrices.
R: Los PCB FPC de alta calidad, como los fabricados por Fanway, están diseñados para resistir condiciones extremas. Con la temperatura de funcionamiento varía de -40 ° C a +150 ° C y una resistencia a la vibración mejorada, pueden funcionar de manera confiable durante más de 10 años en aplicaciones exigentes como electrónica automotriz e instrumentación aeroespacial.
Con décadas de experiencia en fabricación de circuitos flexibles,VentanaProporciona soluciones FPC PCB de alta precisión, confiables y personalizables. Nuestras instalaciones de producción avanzadas, control de calidad estricto e ingeniería innovadora nos permiten entregar productos que cumplan con las demandas en evolución de las industrias de todo el mundo.
Ya sea que necesite un prototipo de una sola capa o una solución flexible de múltiples capas para aplicaciones de alta frecuencia, Fanway garantiza que cada placa de circuito esté optimizada para el rendimiento, la confiabilidad y la rentabilidad.
Si está buscando integrar soluciones de PCB FPC en sus productos,Contáctenoshoy para discutir los requisitos de su proyecto. Nuestro equipo de ingeniería está listo para ayudarlo a lograr diseños de próxima generación con tecnología de vanguardia.
