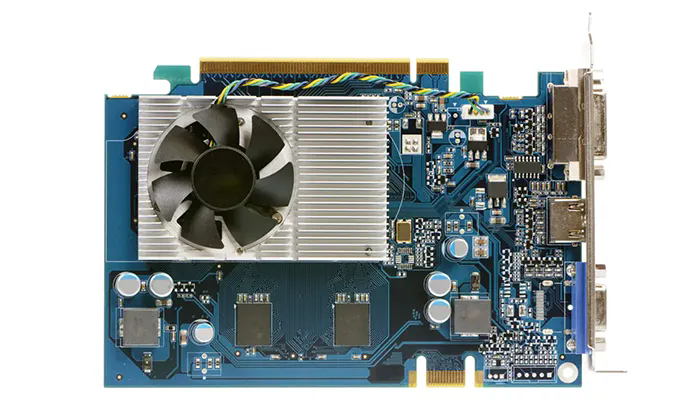

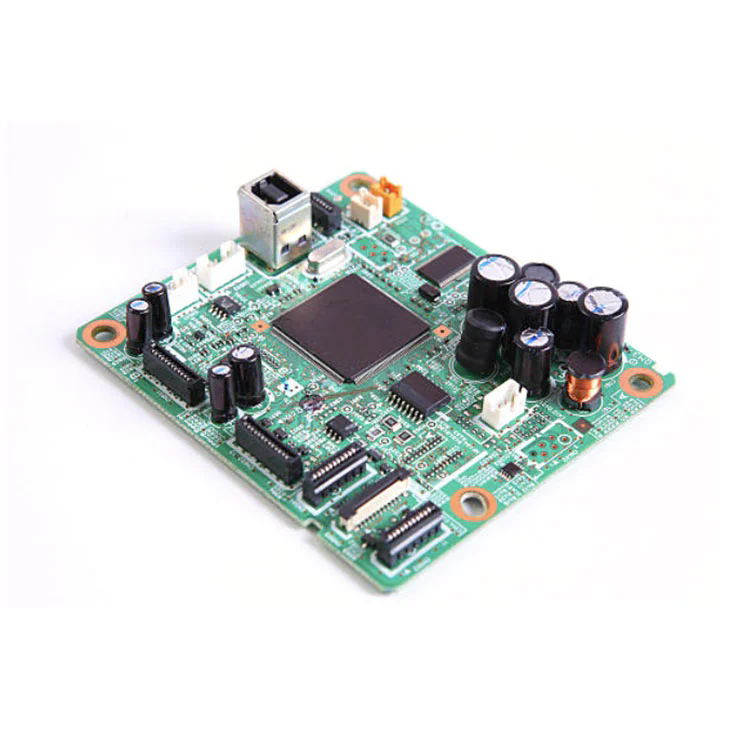

En el mundo de la electrónica de rápida evolución de hoy, la capacidad de combinar múltiples tecnologías de PCB (rígidas, flexiones, flexiones rígidas) en una sola solución integrada se ha vuelto crítica.Ensamblaje de PCB mixtoestá ganando prominencia porque habilita:
Diseño compacto y liviano: fusiona sustratos rígidos y flexibles para factores de forma que ahorran espacio.
Durabilidad y confiabilidad mejoradas: las capas flexibles absorben el estrés mecánico, reduciendo la falla.
Eficiencia de rentabilidad: combina procesos para reducir los pasos de ensamblaje, el abastecimiento y el inventario.
Las tendencias actuales de búsqueda de Google revelan una alta demanda de términos como "Servicios de ensamblaje de PCB mixtos", "ensamblaje de PCB de flexión rígida" y "Flex a la integración rígida de PCB". Al estructurar este artículo alrededor de la consulta central, "¿Qué hace que el ensamblaje de PCB mixto sea indispensable para la electrónica actual?", Nos alineamos estrechamente con la intención de búsqueda de usuarios y los temas de tendencia.
A continuación se muestra una descripción general consolidada (en forma de tabla) que ofrece una instantánea detallada de especificaciones de ensamblaje de PCB mixtas. Esto demuestra nuestra profesionalidad y claridad.
| Característica | Especificación / descripción |
|---|---|
| Tipos de sustrato | Capas rígidas de FR-4, capas flexibles de poliimida, configuraciones de flexión rígida |
| Recuento de capas | Hasta 20 capas (mezcla de rígido + flex); pila típica: rígido 6-8 + flex 2-4 |
| Trace/espacio mínimo | Rígido: 4 mil/4 mil; Flex: 3 mil/3 mil |
| A través de tipos | VIAS de orificio de paso (THV), microvias (diámetro ≥ 50 µM), vias enterradas y ciegas |
| Espesor de cobre | 1 oz (típico); Hasta 3 oz de cobre más pesado para segmentos flexibles de alta corriente |
| Flex Bend Radius | ≥ 10 × espesor, estándar: ≥ 0.5 mm de radio de curvatura para un grosor flexible de 0.05 mm |
| Máscara de soldadura | Máscara de soldadura flexible para áreas flexibles, máscara rígida para FR-4; transición sin costura |
| Componentes de ensamblaje | Componentes SMT/THT de montaje en la superficie, orificio a través de agujeros; Las zonas flexibles pueden incluir refugios |
| Gestión térmica | Planos de cobre incrustados y vías térmicas para administrar áreas de punto de acceso |
| Normas de calidad | IPC-6013 (Flex), IPC-6012 (rígido), IPC-6018 (Rigid-Flex), IPC-A-600 Clase 2; ROHS / alcance el cumplimiento |
¿Cuáles son las consideraciones de diseño y proceso más críticas al planificar un ensamblaje de PCB mixto?
Compatibilidad de material y planificación de apilamiento
La interacción entre las capas rígidas de FR-4 y la poliimida flexible debe diseñarse cuidadosamente para evitar la delaminación durante la flexión. El control del coeficiente de expansión térmica (CTE) a través de las capas garantiza la confiabilidad a largo plazo a través de ciclos térmicos.
Traza y mediante integridad en zonas flexibles
Las zonas flexibles exigen tolerancias más estrechas: capas de cobre más delgadas, traza/espacio controlado y optimizado a través del diseño (por ejemplo, microvias llenas y plateadas) para resistir la fatiga de la flexión.
Radio de curvatura, vida flexible y estrés mecánico
La especificación de los radios de Bend adecuados (≥ 10 × espesor) y la realización de pruebas de vida flexible en condiciones dinámicas previstas aseguran que las secciones flexibles soporten el movimiento operativo.
Integración de refuerzo para el ensamblaje de componentes
Los refuerzos temporales o permanentes (por ejemplo, hojas FR-4 o poliimida respaldada por adhesivo) a menudo se usan para simular el soporte rígido durante el ensamblaje SMT/THT en zonas flexibles, asegurando una colocación precisa y soldadura, luego se eliminan si es necesario.
Enrutamiento térmico y de señal
Los PCB mixtos a menudo combinan circuitos de alta potencia o RF. Térmico adecuado a través de matrices y planos terrestres, junto con una asignación cuidadosa de capa, mantenga la integridad de la señal y la disipación de calor.
Fabricación y compensaciones de costos
Equilibrio de complejidad versus costo: aumento de los recuentos de capa, microvias o cobre pesado aumenta el precio. Las revisiones tempranas de DFM (diseño para fabricación) son esenciales para validar la viabilidad y la rentabilidad.
Capacidades de prueba e inspección
Los diseños mixtos pueden limitar AOI o rayos X estándar; Se pueden requerir accesorios personalizados, plantillas de prueba con flexibilidad o prueba de sonda de vuelo para validar la conectividad y la colocación de los componentes.
P1: ¿Para qué se utiliza el ensamblaje de PCB mixto?
A1: Se emplea donde las soluciones rígidas solo se quedan cortas, como wearables, dispositivos plegables, implantes médicos, matrices de sensores aeroespaciales, cualquier aplicación que exige flexibilidad, compacidad y confiabilidad.
P2: ¿Cómo puede garantizar la confiabilidad en las transiciones Flex-Rigid?
A2: a través del diseño cuidadoso de apilamiento (CTE coincidente), radios de curvas controlados, epoxi o enlace adhesivo en zonas de transición, adecuado a través de placas y pruebas en ciclos mecánicos simulados.
El ensamblaje de PCB mixto se encuentra a la vanguardia del diseño moderno de electrónica: la integración inigualable de tecnologías rígidas y flexibles. La clave se encuentra en la planificación meticulosa de pilas, traza/a través de precisión, pruebas de flexión mecánica, análisis DFM y QA estricto para garantizar tanto el rendimiento como la viabilidad de costos.
Cuando se realiza correctamente, revele reglas de diseño expertos, materiales robustos y fabricación precisa, el ensamblaje de PCB mezclado desbloquea nuevas posibilidades de productos en dispositivos wearables avanzados, dispositivos médicos, aeroespaciales, automotrices y de consumo.
EnVentana, Traemos más de dos décadas de experiencia en PCB avanzado y fabricación de flexión rígida. Nuestros servicios de ensamblaje de PCB mixtos combinan materiales de alta calidad, estándares líderes en la industria (cumplimiento de IPC, ROHS/Reach) y soporte DFM personalizado para lograr soluciones duraderas y de alto rendimiento a escala.
Ya sea que esté creando o aumentando a la producción de alto volumen, nuestro equipo asegura la excelencia de diseño a entrega.Contáctenoshoy para elevar los diseños de sus productos con soluciones de ensamblaje de PCB mixtas con diseñamiento de precisión.
