Desde el diseño de PCB hasta la producción en masa, Fanway ofrece servicios de fabricación de PCB de giro rápido como soluciones únicas para abordar sus diversos requisitos de proyecto y acelerar su tiempo de mercado.

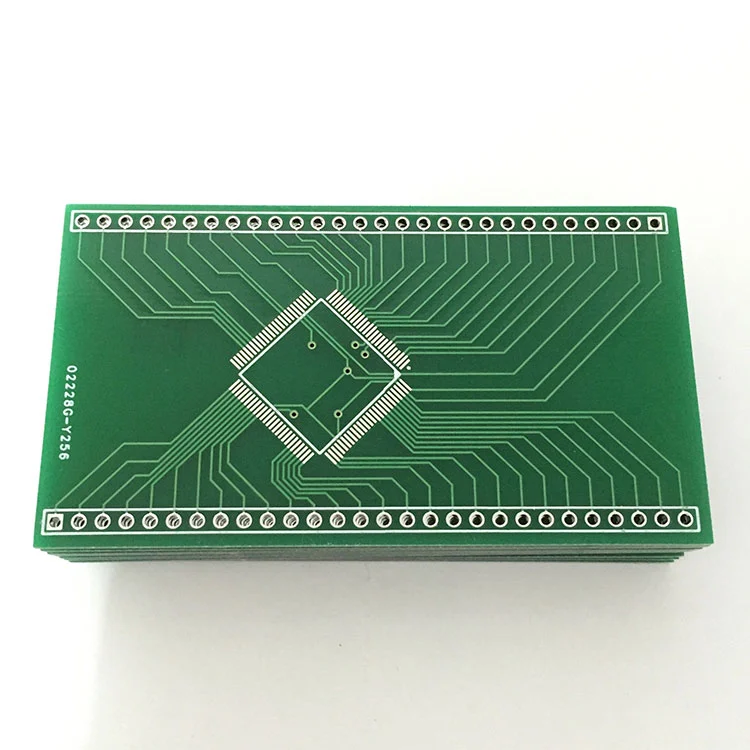

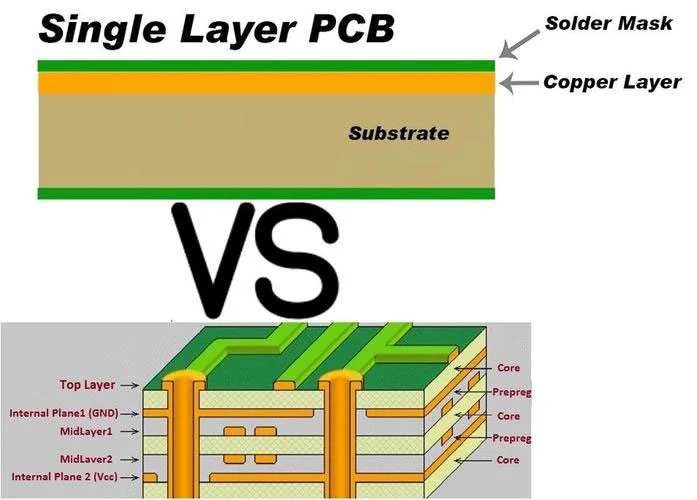

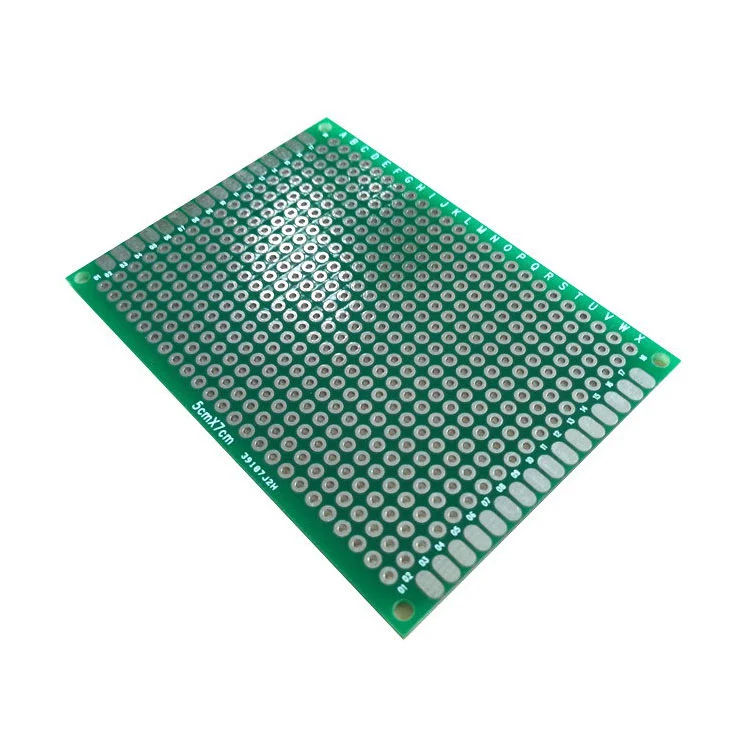

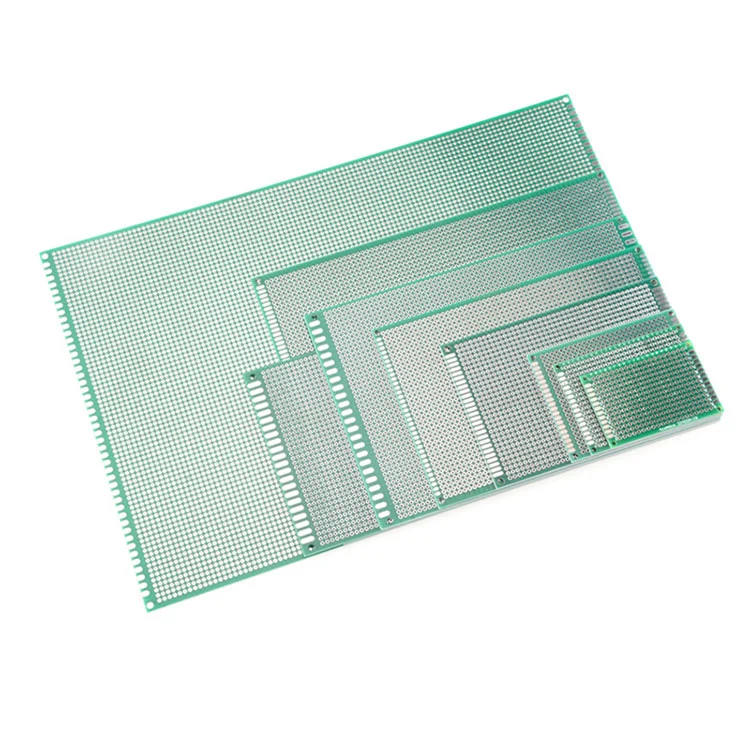

PCB de una sola capa, también conocida como una placa de circuito impreso de un solo lado, es la forma más simple de diseño de PCB. Consiste en una sola capa conductora de cobre laminada en un sustrato no conductivo (como FR-4), con componentes montados en un lado y trazas enrutadas en el lado opuesto. La mejor solución para los circuitos de bajo complejo, se usa ampliamente en la electrónica de consumo, las fuentes de alimentación y los controles industriales debido a su proceso de fabricación asequible y rápido.
PCB de una sola capa con material más bajo y costos de fabricación en comparación con los diseños de múltiples capas.
El proceso simple reduce el tiempo de entrega porque no se requiere laminación y mediante perforación.
Riesgo mínimo de desalineación de la capa.
24/7 expertos en línea siempre listos para ayudarlo.
| Parámetro | Rango típico |
| Espesor de la tabla | 0.4 mm a 3.2 mm |
| Espesor de cobre | 1/2 oz a 3 oz |
| Ancho mínimo de traza | 0.2 mm (8mil) |
| Agujero mínimo perforado | 0.3 mm (12mil) |
| Acabado superficial | Hasl, OSP, Enicia |
| Temperatura de funcionamiento | -50 ° C a +105 ° C (dependiente del material) |
| Ventajas | Limitaciones |
| ✔ Costo ultra bajo | ❌ Sin multicapa o mediante soporte |
| ✔ Fácil de reparar/modificar | ❌ Densidad de enrutamiento limitada |
| ✔ Tiempo de respuesta rápido | ❌ inadecuado para diseños de alta frecuencia (> 100MHz) |
| ✔ Ligero y compacto | ❌ Rendimiento térmico inferior |
Preparación de material:Laminado de cobre de un solo lado.
Aguafuerte:Retire el cobre no deseado para formar trazas.
Perforación:Crea agujeros para componentes de orificio a través.
Máscara de soldadura y plantilla:Aplicar recubrimiento y marcas protectores.
Acabado superficial:Las opciones incluyen HASL (nivelación de soldadura de aire caliente) o OSP.
Electrónica de consumo:Calculadoras, iluminación LED, juguetes.
Sistemas de energía:Convertidores AC/DC, relés.
Controles industriales:Sensores, controladores de motor.
