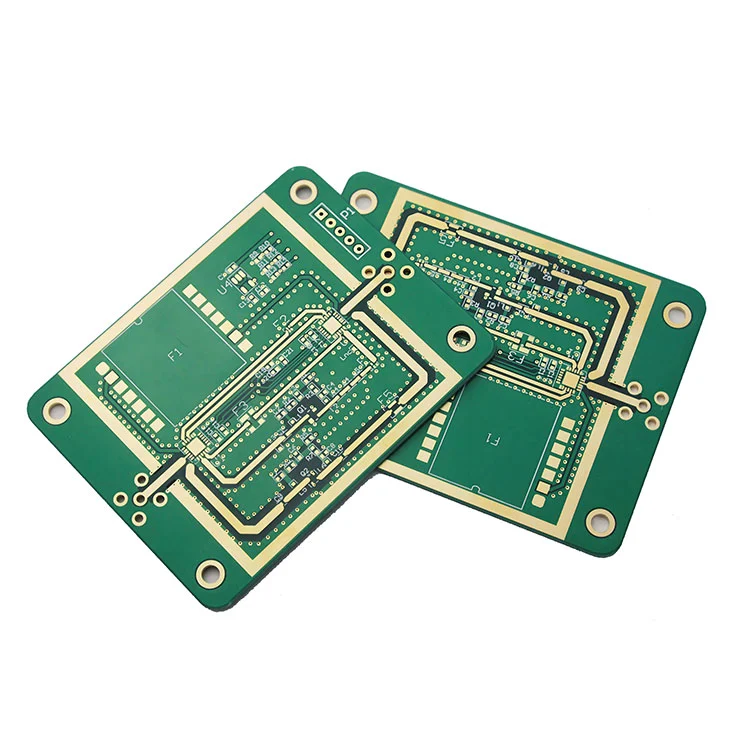

PCB de alta frecuenciaLa tecnología es esencial para los sistemas modernos de RF, microondas y digitales de alta velocidad que funcionan en el rango de GHz. A medida que aumentan las frecuencias, la pérdida de señal, el desajuste de impedancia y la interferencia electromagnética se convierten en desafíos críticos de diseño. Esta guía completa explica cómo la PCB de alta frecuencia mejora la integridad de la señal, explora materiales, estrategias de diseño, procesos de fabricación, factores de costos y soluciones prácticas a puntos débiles comunes de ingeniería. Ya sea que esté desarrollando módulos 5G, radares para automóviles, sistemas satelitales o dispositivos de comunicación de alta velocidad, este artículo brinda información técnica clara para ayudarlo a lograr un rendimiento estable y confiable.
Tabla de contenido
1. Comprensión de los fundamentos de PCB de alta frecuencia
2. Por qué la integridad de la señal se vuelve crítica en altas frecuencias
3. Selección de materiales para PCB de alta frecuencia
4. Propiedades eléctricas que influyen en el rendimiento
5. Estrategias de diseño de apilamiento de PCB
6. Técnicas de diseño para minimizar la pérdida de señal
7. Precisión de fabricación y garantía de calidad
8. Consideraciones sobre el acabado superficial de los circuitos de RF
9. Optimización de costos sin comprometer el rendimiento
10. Aplicaciones industriales de PCB de alta frecuencia
11. Elegir el socio fabricante adecuado
12. Por qué Shenzhen Fanway Technology Co., Ltd es una opción confiable
13. Preguntas frecuentes
14. Pensamientos finales
1. Comprensión de los fundamentos de PCB de alta frecuencia
Una PCB de alta frecuencia está diseñada para funcionar de manera confiable en frecuencias típicamente superiores a 500 MHz y que a menudo se extienden a rangos de varios GHz. En estos niveles, incluso pequeñas variaciones en las propiedades dieléctricas, la rugosidad del cobre y la geometría de las trazas pueden afectar significativamente el comportamiento del circuito.
A diferencia de las placas convencionales, los diseños de PCB de alta frecuencia requieren materiales de baja pérdida, impedancia estrictamente controlada y tolerancias de fabricación precisas para garantizar una transmisión de señal predecible.
2. Por qué la integridad de la señal se vuelve crítica en altas frecuencias
A medida que aumenta la frecuencia:
La longitud de onda de la señal se acorta
Las líneas de transmisión se comportan como circuitos distribuidos
Las discontinuidades menores causan reflejos.
La tangente de pérdidas se vuelve más influyente
El efecto piel aumenta la resistencia del conductor.
La tecnología de PCB de alta frecuencia aborda estos desafíos combinando materiales avanzados con metodologías de diseño optimizadas.
3. Selección de materiales para PCB de alta frecuencia
Material
Constante dieléctrica (Dk)
Tangente de pérdida (Df)
Solicitud
FR-4 modificado
4,2–4,5
0,015–0,02
Diseños de menores GHz
Laminado Rogers
2,2–3,5
0,0009–0,003
RF y microondas
a base de PTFE
2,0–2,5
Ultrabajo
Satélite y radar
Cerámica de hidrocarburos
3,0–3,5
Bajo
Radar automotriz de 77 GHz
Fabricantes como Shenzhen Fanway Technology Co., Ltd validan cuidadosamente la estabilidad y consistencia dieléctrica antes de la producción.
4. Propiedades eléctricas que influyen en el rendimiento
Constante dieléctrica (Dk):Determina la velocidad de la señal.
Tangente de pérdida (Df):Mide la disipación de energía dieléctrica.
Control de impedancia:Garantiza una mínima reflexión de la señal.
CTE:Controla la estabilidad de la expansión mecánica.
Rugosidad del cobre:Impacta la pérdida del conductor a alta frecuencia.
5. Estrategias de diseño de apilamiento de PCB
El diseño de apilamiento eficaz mejora el blindaje y la integridad de la señal.
Capa
Función
Arriba
Enrutamiento de señal RF
Interior 1
Plano de tierra
Interior 2
Avión de poder
Abajo
Blindaje / Señales Secundarias
Una referencia a tierra adecuada minimiza la EMI y mejora la consistencia de la impedancia.
6. Técnicas de diseño para minimizar la pérdida de señal
Enrutamiento de rastreo de RF corto
Evitar esquinas en ángulo recto
Perforación posterior para eliminar mediante talones
Minimizar las discontinuidades de impedancia
Espaciado diferencial controlado de pares
7. Precisión de fabricación y garantía de calidad
La fabricación de PCB de alta frecuencia requiere:
Perforación láser para microvías
Ciclos de laminación avanzados
Tolerancia estricta del espesor del cobre
Inspección óptica automatizada (AOI)
Pruebas de reflectometría en el dominio del tiempo (TDR)
Tecnología Co., Ltd de Shenzhen Fanway implementa un estricto control de procesos para garantizar un rendimiento eléctrico estable en todos los lotes.
8. Consideraciones sobre el acabado superficial de los circuitos de RF
ENIG para soldadura y planicidad confiables
Plata de inmersión para una mejor conductividad
Cobre suave para reducir la pérdida del efecto piel.
9. Optimización de costos sin comprometer el rendimiento
Los factores de costo incluyen la elección de materiales, el recuento de capas, la tolerancia de impedancia y la complejidad de las pruebas. Los diseños de apilamiento híbrido que combinan materiales de RF con núcleos estándar pueden equilibrar el costo y el rendimiento.
10. Aplicaciones industriales de PCB de alta frecuencia
Estaciones base 5G
Sistemas de radar automotrices
Comunicación por satélite
Antenas de microondas
Equipos de red de alta velocidad
11. Elegir el socio fabricante adecuado
Evaluar:
Experiencia en placas RF.
Capacidad de abastecimiento de materiales
Equipo de prueba de impedancia
Servicios de soporte de ingeniería.
Cumplimiento de la certificación de calidad
12. Por qué Shenzhen Fanway Technology Co., Ltd es una opción confiable
Tecnología Co., Ltd de Shenzhen Fanway ofrece soluciones integrales de fabricación de PCB de alta frecuencia, que incluyen placas híbridas de materiales múltiples, control de impedancia de precisión, creación rápida de prototipos y procedimientos de prueba estrictos. Su equipo de ingeniería apoya a los clientes desde la revisión del diseño hasta la producción en masa, garantizando un rendimiento constante en aplicaciones de GHz.
13. Preguntas frecuentes
P1: ¿Con qué frecuencia debería considerar materiales de PCB de alta frecuencia? Generalmente por encima de 500 MHz, especialmente cuando se opera en rangos de varios GHz.
P2: ¿Puede el FR-4 estándar manejar aplicaciones de RF? Sólo diseños limitados de baja frecuencia; Se prefieren materiales de RF dedicados para una mejor estabilidad.
P3: ¿Cuál es el parámetro más crítico? La tangente de pérdida (Df) afecta significativamente la atenuación de la señal.
P4: ¿Cómo reduzco el reflejo de la señal? Garantice un control preciso de la impedancia y un diseño de apilamiento adecuado.
P5: ¿Cómo puedo iniciar mi proyecto? Consulte con un fabricante experimentado para revisar los archivos de diseño antes de la fabricación.
14. Pensamientos finales
La PCB de alta frecuencia desempeña un papel decisivo a la hora de mantener la integridad de la señal, minimizar las pérdidas y garantizar un rendimiento estable en sistemas avanzados de GHz. Desde la selección de materiales hasta la fabricación de precisión, cada detalle importa.
Si busca soporte confiable y de alto rendimiento para la fabricación de PCB de alta frecuencia,Tecnología Co., Ltd de Shenzhen Fanwayestá listo para brindar orientación experta y excelencia en la producción.
¿Tiene un nuevo proyecto de RF o de alta velocidad en desarrollo?ContactoContáctenos hoy para analizar sus requisitos técnicos y recibir una solución personalizada para sus necesidades de PCB de alta frecuencia.
