PCB FR4Es uno de los sustratos de placas de circuito impreso más utilizados en la industria electrónica. En este artículo completo, exploramos qué significa FR4 PCB, cómo se fabrica, dónde se aplica y por qué sigue siendo un material fundamental para el diseño y la fabricación de productos electrónicos modernos.
Este artículo explica el significado de PCB FR4, sus propiedades, procesos de fabricación, ventajas, limitaciones, aplicaciones del mundo real y comparaciones con materiales de PCB alternativos. Proporciona información práctica para ingenieros, aficionados, compradores y entusiastas de la tecnología. También encontrará una sección detallada de preguntas frecuentes que responde preguntas comunes relacionadas con los PCB FR4.

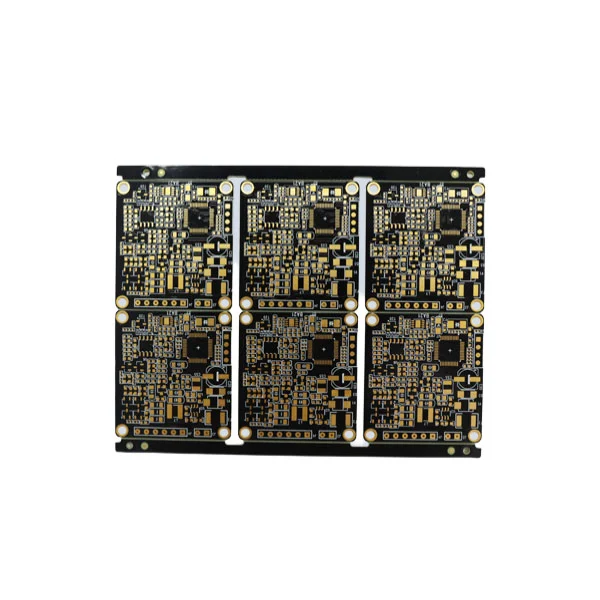

UnPCB FR4se refiere a una placa de circuito impreso que utilizaFR4como material base. FR4 significa "Retardante de llama 4", que es una designación de grado asignada al material laminado epoxi reforzado con fibra de vidrio. Es el sustrato estándar de facto utilizado en la mayoría de los dispositivos electrónicos debido a su fuerte resistencia mecánica, excelente aislamiento eléctrico y capacidad para funcionar en un amplio rango de temperaturas.
El término "PCB" significa una plataforma que interconecta componentes electrónicos a través de circuitos de cobre grabados y orificios pasantes. Cuando se combina con FR4, forma una placa duradera y confiable adecuada para todo, desde electrónica de consumo de bajo costo hasta sistemas de control industrial.
La fabricación de una PCB FR4 implica varios pasos precisos para garantizar la coherencia y la calidad. Los elementos fundamentales incluyen láminas de cobre, láminas laminadas FR4 y una serie de procesos que transforman las materias primas en placas de circuitos funcionales.
La elección del material FR4 para la fabricación de PCB ofrece una variedad de beneficios que lo hacen ideal para muchas aplicaciones. Su rendimiento equilibrado, rentabilidad y versatilidad contribuyen a su adopción generalizada.
Al seleccionar un material para el diseño de PCB, los ingenieros evalúan varias propiedades clave que influyen en el rendimiento y la confiabilidad. FR4 demuestra características favorables en muchos criterios.
| Propiedad | Descripción | Valor típico/nota |
|---|---|---|
| Constante dieléctrica (Dk) | Indica la capacidad de la PCB para almacenar energía eléctrica. | ~4,3–4,8 |
| Estabilidad térmica | Capacidad de soportar el calor sin degradación. | Hasta ~130°C |
| Resistencia a la tracción | Resistencia a la deformación mecánica. | Alto |
| Retardante de llama | Seguridad en aplicaciones donde existe riesgo de incendio. | Cumple con la clasificación UL94 V-0 |
| Resistencia a la humedad | Imprescindible para tableros en ambientes húmedos. | Bien |
Los PCB FR4 son omnipresentes debido a su versatilidad y confiabilidad. A continuación se muestra una descripción general de las aplicaciones en las que FR4 funciona excepcionalmente bien.
Los ingenieros suelen elegir entre FR4 y materiales alternativos como poliimida, Rogers o sustratos con núcleo metálico. Cada material ofrece beneficios únicos adecuados para necesidades específicas.
| Material | Mejor para | Ventajas | Limitaciones |
|---|---|---|---|
| FR4 | Electrónica general | Rentable, fuerte y confiable | No es ideal para RF de alta frecuencia |
| poliimida | PCB flexibles | Alta resistencia al calor, flexible | Mayor costo |
| Rogers | RF de alta frecuencia | Baja pérdida, Dk estable | Caro |
| Núcleo metálico | Aplicaciones de LED de potencia | Excelente disipación de calor | Pesado y costoso |
P:¿Qué significa "FR4" en PCB?
A:FR4 significa "Retardante de llama 4", lo que indica un laminado epoxi reforzado con vidrio que resiste el fuego y proporciona resistencia estructural a los PCB.
P:¿Por qué se utiliza tanto el FR4 en la industria de PCB?
A:FR4 combina resistencia mecánica, aislamiento eléctrico, resistencia térmica y rentabilidad, lo que lo hace adecuado para una amplia gama de aplicaciones electrónicas.
P:¿Se puede utilizar FR4 en aplicaciones de RF de alta frecuencia?
A:Si bien el FR4 se utiliza en circuitos de baja frecuencia, los circuitos de RF de alta frecuencia a menudo requieren materiales como Rogers que tienen menores pérdidas dieléctricas para una mejor integridad de la señal.
P:¿Cómo afecta la humedad a los PCB FR4?
A:FR4 tiene buena resistencia a la humedad, pero la exposición prolongada a alta humedad aún puede afectar el rendimiento. Los revestimientos protectores y las capas conformadas ayudan a mitigar esto.
P:¿El FR4 es adecuado para la electrónica del automóvil?
A:Sí, el FR4 se usa ampliamente en la electrónica automotriz debido a su estabilidad térmica y durabilidad, aunque se pueden elegir variantes específicas de alta temperatura para ambientes extremos.
ComprensiónPCB FR4es esencial para cualquiera que trabaje o aprenda sobre diseño y fabricación electrónicos. Sus características equilibradas lo convierten en el material principal de innumerables dispositivos en todo el mundo. Ya sea que esté evaluando materiales para un nuevo proyecto o eligiendo un proveedor, FR4 sigue siendo una opción confiable.
