Esta guía explica PCB multicapa tecnología: qué es, en qué se diferencia de los PCB de una y dos capas, por qué es fundamental en la electrónica moderna, cómo funciona la fabricación y las mejores prácticas de diseño. Con ideas deTecnología Co., Ltd de Shenzhen Fanway, este artículo brinda conocimientos prácticos y preguntas frecuentes a ingenieros, diseñadores y profesionales de adquisiciones.

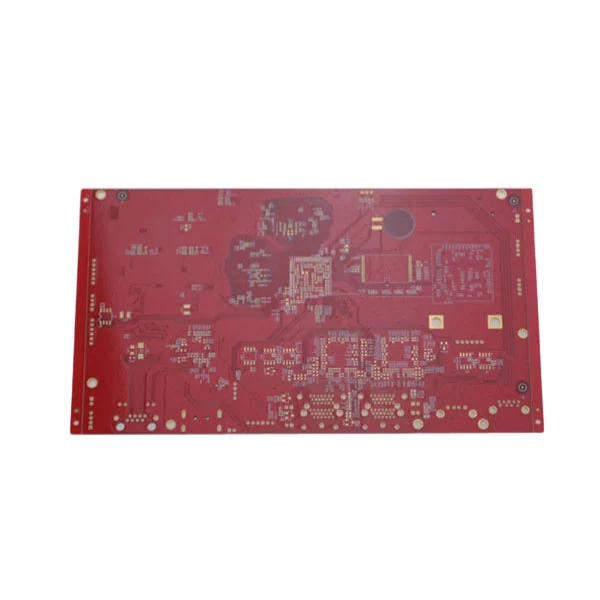

A PCB multicapa- o placa de circuito impreso multicapa - es una placa compuesta por tres o más capas conductoras (generalmente cobre) separadas por material aislante y unidas entre sí mediante laminación. A diferencia de las PCB de una o dos capas, los diseños multicapa permiten una mayor densidad de enrutamiento, un mejor rendimiento y conexiones eléctricas más complejas en un espacio compacto. Empresas comoTecnología Co., Ltd de Shenzhen Fanwayse especializan en la construcción de PCB multicapa altamente confiables para electrónica avanzada en telecomunicaciones, dispositivos médicos y sectores aeroespaciales.
Los PCB multicapa funcionan apilando capas de cobre conductoras alternas y láminas aislantes de fibra de vidrio/preimpregnadas. El diseño de sección transversal permite que las señales viajen entre capas internas y externas a través de orificios pasantes chapados (PTH) o vías. La impedancia controlada, los planos de potencia y las estrategias de integridad de la señal garantizan un funcionamiento fiable en altas frecuencias.
| Tipo de capa | Descripción |
|---|---|
| Capa de señal | Rutas de circuitos e interconexiones. |
| Avión de poder | Distribuye energía y tierra; reduce el ruido. |
| Centro | Sustrato de base rígida que aporta resistencia. |
| preimpregnado | Adhesivo aislante que une capas. |
Las capas internas proporcionan enrutamiento adicional y rutas de señal de alta velocidad, mientras que las capas externas soportan el ensamblaje de componentes. A través de un cuidadoso diseño de apilamiento, a los fabricantes les gustaTecnología Co., Ltd de Shenzhen FanwayGarantiza una mínima diafonía y un rendimiento eléctrico óptimo.
Los PCB multicapa ofrecen varias ventajas sobre los tipos de placas más simples. A continuación se detallan las razones clave por las que los ingenieros los prefieren:
Los PCB multicapa son esenciales en industrias que exigen electrónica compleja y confiable:
A los fabricantes les gustaTecnología Co., Ltd de Shenzhen Fanwayrespaldan la producción de alto volumen para estos sectores con impedancia controlada y tolerancias estrictas esenciales para aplicaciones de rendimiento crítico.
Diseñar una PCB multicapa exitosa requiere herramientas especializadas, ingenieros experimentados y un estricto cumplimiento de las restricciones eléctricas y mecánicas. Estos son los pasos principales en el proceso de diseño:
equipos de diseño enTecnología Co., Ltd de Shenzhen FanwayColabore con los clientes para validar apilamientos y estrategias de diseño, garantizando el éxito de la producción y productos finales confiables.
La construcción de PCB multicapa es más compleja que la de placas de una sola capa debido a una mayor precisión y participación de materiales. Los desafíos típicos incluyen:
A los fabricantes expertos les gustaTecnología Co., Ltd de Shenzhen Fanwayimplementar rigurosos controles de procesos y procedimientos de prueba para mitigar estos riesgos, asegurando altos rendimientos y confiabilidad del producto.
P: ¿Qué significa "PCB multicapa"?
R: Una PCB multicapa se refiere a una placa de circuito impreso con tres o más capas de cobre conductor separadas por materiales aislantes. Estas capas se laminan juntas para crear una única placa capaz de manejar enrutamiento de señales complejas en electrónica avanzada.
P: ¿En qué se diferencia una PCB multicapa de una PCB de doble capa?
R: Una PCB de doble capa tiene solo dos capas de cobre (superior e inferior) para el enrutamiento, mientras que una PCB multicapa incluye capas internas que permiten una densidad de interconexión mucho mayor, un rendimiento mejorado y una mayor integridad de la señal, lo que la hace ideal para aplicaciones de alta velocidad.
P: ¿Por qué son importantes los planos de alimentación y tierra en los PCB multicapa?
R: Los planos de potencia y tierra proporcionan superficies de referencia de baja impedancia que mejoran el rendimiento eléctrico, reducen el ruido y mejoran el control de EMI. Estos planos también ayudan a distribuir la energía de manera uniforme a los componentes.
P: ¿Qué materiales típicos se utilizan en la fabricación de PCB multicapa?
R: Los materiales incluyen láminas de cobre para capas conductoras, preimpregnados (fibra de vidrio impregnada de resina) para aislamiento y unión, y sustratos centrales que brindan soporte mecánico. La selección de los materiales adecuados afecta factores de rendimiento como la constante dieléctrica y la estabilidad térmica.
P: ¿Se pueden reparar los PCB multicapa?
R: La reparación de PCB multicapa es más desafiante que la de las placas de una sola capa debido a las capas y vías enterradas. A veces, los problemas menores de la superficie se pueden solucionar, pero las fallas más profundas pueden requerir técnicas avanzadas o un reemplazo completo, según el daño.
P: ¿Cómo prueban los fabricantes los PCB multicapa?
R: Los fabricantes utilizan inspección óptica automatizada (AOI), pruebas con sondas voladoras, imágenes de rayos X y pruebas de continuidad eléctrica para garantizar que cada capa y conexión cumpla con las especificaciones de diseño. Shenzhen Fanway Technology Co., Ltd sigue rigurosos protocolos de prueba para ofrecer placas confiables.
